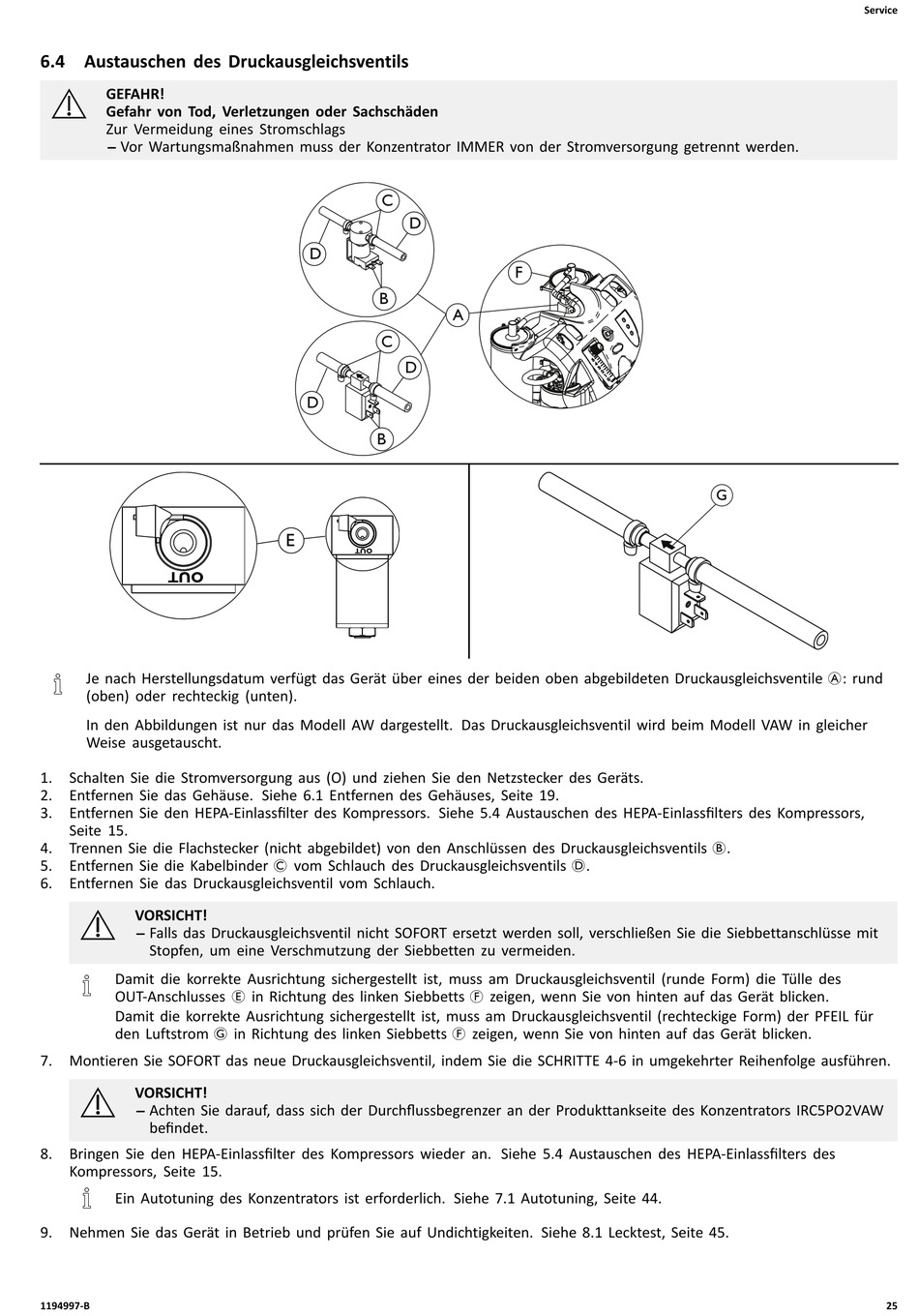

6.4 Austauschen des Druckausgleichsventils

GEFAHR!
Gefahr von Tod, Verletzungen oder Sachschäden
Zur Vermeidung eines Stromschlags
– Vor Wartungsmaßnahmen muss der Konzentrator IMMER von der Stromversorgung getrennt werden.
Je nach Herstellungsdatum verfügt das Gerät über eines der beiden oben abgebildeten Druckausgleichsventile A: rund
(oben) oder rechteckig (unten).
In den Abbildungen ist nur das Modell AW dargestellt. Das Druckausgleichsventil wird beim Modell VAW in gleicher
Weise ausgetauscht.
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
3. Entfernen Sie den HEPA-Einlassfilter des Kompressors. Siehe 5.4 Austauschen des HEPA-Einlassfilters des Kompressors,
Seite 15.
4. Trennen Sie die Flachstecker (nicht abgebildet) von den Anschlüssen des Druckausgleichsventils B.
5. Entfernen Sie die Kabelbinder C vom Schlauch des Druckausgleichsventils D.
6. Entfernen Sie das Druckausgleichsventil vom Schlauch.
VORSICHT!
– Falls das Druckausgleichsventil nicht SOFORT ersetzt werden soll, verschließen Sie die Siebbettanschlüsse mit
Stopfen, um eine Verschmutzung der Siebbetten zu vermeiden.
Damit die korrekte Ausrichtung sichergestellt ist, muss am Druckausgleichsventil (runde Form) die Tülle des
OUT-Anschlusses E in Richtung des linken Siebbetts F zeigen, wenn Sie von hinten auf das Gerät blicken.
Damit die korrekte Ausrichtung sichergestellt ist, muss am Druckausgleichsventil (rechteckige Form) der PFEIL für
den Luftstrom G in Richtung des linken Siebbetts F zeigen, wenn Sie von hinten auf das Gerät blicken.
7. Montieren Sie SOFORT das neue Druckausgleichsventil, indem Sie die SCHRITTE 4-6 in umgekehrter Reihenfolge ausführen.
VORSICHT!
– Achten Sie darauf, dass sich der Durchflussbegrenzer an der Produkttankseite des Konzentrators IRC5PO2VAW
befindet.
8. Bringen Sie den HEPA-Einlassfilter des Kompressors wieder an. Siehe 5.4 Austauschen des HEPA-Einlassfilters des
Kompressors, Seite 15.
Ein Autotuning des Konzentrators ist erforderlich. Siehe 7.1 Autotuning, Seite 44.
9. Nehmen Sie das Gerät in Betrieb und prüfen Sie auf Undichtigkeiten. Siehe 8.1 Lecktest, Seite 45.
1194997-B
C
D
D
B
A
C
D
D
B
F
