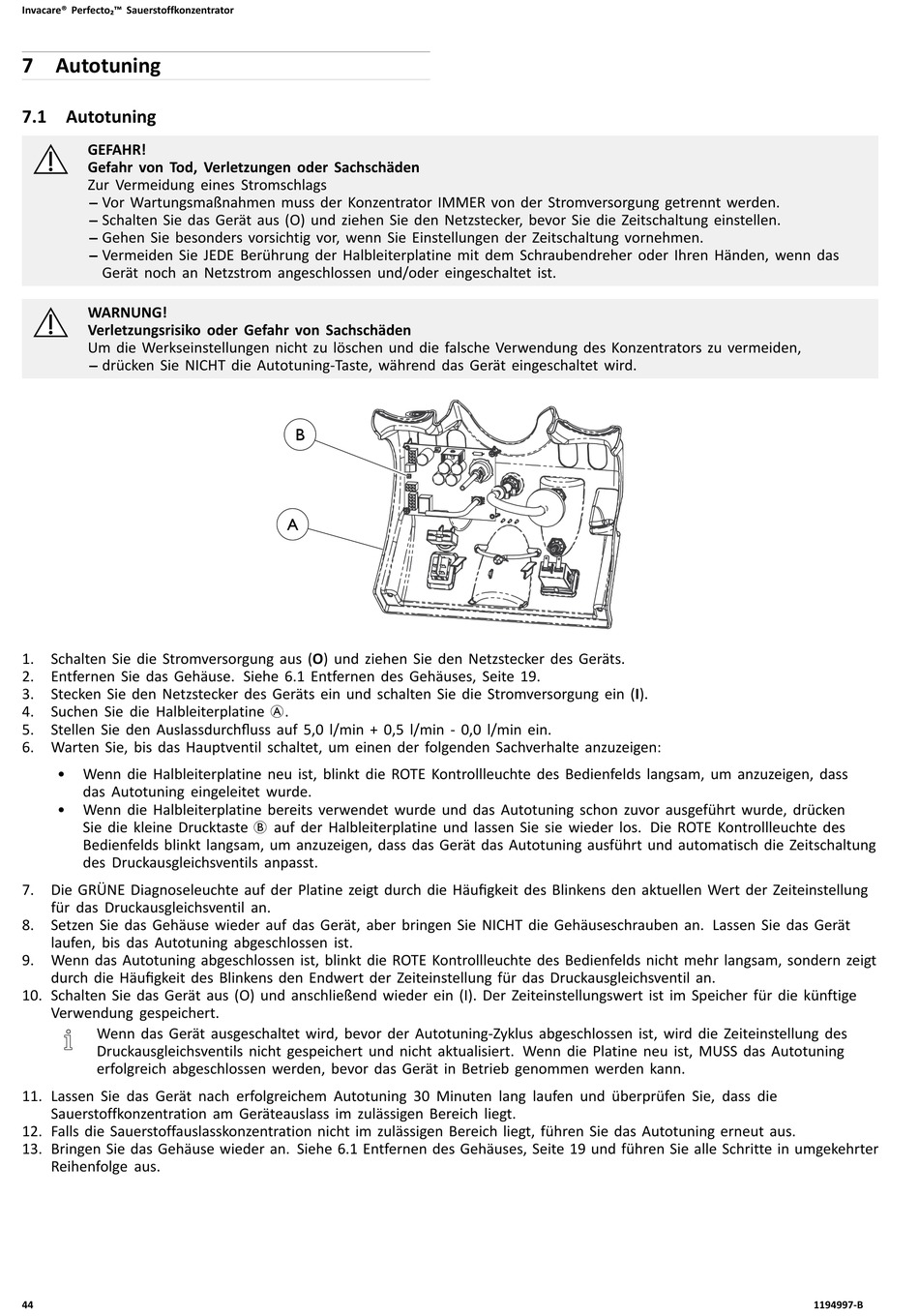

7 Autotuning

7.1 Autotuning
GEFAHR!
Gefahr von Tod, Verletzungen oder Sachschäden
Zur Vermeidung eines Stromschlags
– Vor Wartungsmaßnahmen muss der Konzentrator IMMER von der Stromversorgung getrennt werden.
– Schalten Sie das Gerät aus (O) und ziehen Sie den Netzstecker, bevor Sie die Zeitschaltung einstellen.
– Gehen Sie besonders vorsichtig vor, wenn Sie Einstellungen der Zeitschaltung vornehmen.
– Vermeiden Sie JEDE Berührung der Halbleiterplatine mit dem Schraubendreher oder Ihren Händen, wenn das
Gerät noch an Netzstrom angeschlossen und/oder eingeschaltet ist.
WARNUNG!
Verletzungsrisiko oder Gefahr von Sachschäden
Um die Werkseinstellungen nicht zu löschen und die falsche Verwendung des Konzentrators zu vermeiden,
– drücken Sie NICHT die Autotuning-Taste, während das Gerät eingeschaltet wird.
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
3. Stecken Sie den Netzstecker des Geräts ein und schalten Sie die Stromversorgung ein (I).
4. Suchen Sie die Halbleiterplatine A.
5. Stellen Sie den Auslassdurchfluss auf 5,0 l/min + 0,5 l/min - 0,0 l/min ein.
6. Warten Sie, bis das Hauptventil schaltet, um einen der folgenden Sachverhalte anzuzeigen:
• Wenn die Halbleiterplatine neu ist, blinkt die ROTE Kontrollleuchte des Bedienfelds langsam, um anzuzeigen, dass
das Autotuning eingeleitet wurde.
• Wenn die Halbleiterplatine bereits verwendet wurde und das Autotuning schon zuvor ausgeführt wurde, drücken
Sie die kleine Drucktaste B auf der Halbleiterplatine und lassen Sie sie wieder los. Die ROTE Kontrollleuchte des
Bedienfelds blinkt langsam, um anzuzeigen, dass das Gerät das Autotuning ausführt und automatisch die Zeitschaltung
des Druckausgleichsventils anpasst.
7. Die GRÜNE Diagnoseleuchte auf der Platine zeigt durch die Häufigkeit des Blinkens den aktuellen Wert der Zeiteinstellung
für das Druckausgleichsventil an.
8. Setzen Sie das Gehäuse wieder auf das Gerät, aber bringen Sie NICHT die Gehäuseschrauben an. Lassen Sie das Gerät
laufen, bis das Autotuning abgeschlossen ist.
9. Wenn das Autotuning abgeschlossen ist, blinkt die ROTE Kontrollleuchte des Bedienfelds nicht mehr langsam, sondern zeigt
durch die Häufigkeit des Blinkens den Endwert der Zeiteinstellung für das Druckausgleichsventil an.
10. Schalten Sie das Gerät aus (O) und anschließend wieder ein (I). Der Zeiteinstellungswert ist im Speicher für die künftige
Verwendung gespeichert.
Wenn das Gerät ausgeschaltet wird, bevor der Autotuning-Zyklus abgeschlossen ist, wird die Zeiteinstellung des
Druckausgleichsventils nicht gespeichert und nicht aktualisiert. Wenn die Platine neu ist, MUSS das Autotuning
erfolgreich abgeschlossen werden, bevor das Gerät in Betrieb genommen werden kann.
11. Lassen Sie das Gerät nach erfolgreichem Autotuning 30 Minuten lang laufen und überprüfen Sie, dass die
Sauerstoffkonzentration am Geräteauslass im zulässigen Bereich liegt.
12. Falls die Sauerstoffauslasskonzentration nicht im zulässigen Bereich liegt, führen Sie das Autotuning erneut aus.
13. Bringen Sie das Gehäuse wieder an. Siehe 6.1 Entfernen des Gehäuses, Seite 19 und führen Sie alle Schritte in umgekehrter
Reihenfolge aus.
44
B
A
