Invacare IRC5PO2AW Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Invacare Anleitungen
  4. Sauerstoffkonzentratoren
  5. IRC5PO2AW
  6. Benutzerhandbuch

Invacare IRC5PO2AW Benutzerhandbuch

Sauerstoffkonzentratoren mit senso2 homefill-kompatibel
Vorschau ausblenden Andere Handbücher für IRC5PO2AW:
Inhaltsverzeichnis

Werbung

Quicklinks

Benutzerhandbuch
Perfecto
™
Series
2
Sauerstoffkonzentratoren mit SensO
2
HomeFill®-kompatibel

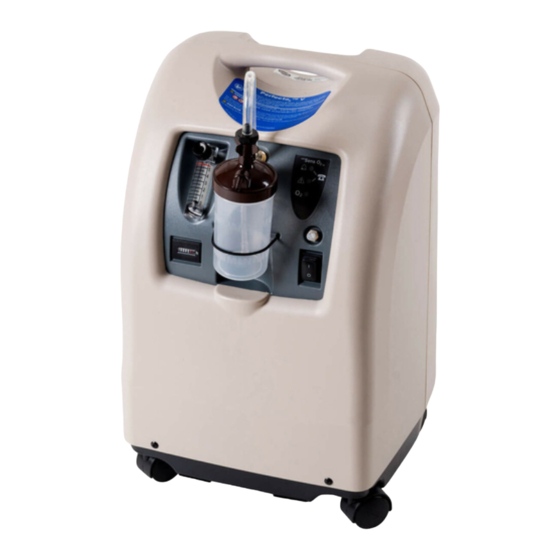

Modell IRC5PO2AW
Modell IRC5PAW
Modell IRC5PO2VAW
Händler: Dieses Handbuch MUSS dem Endbenutzer
übergeben werden.
Benutzer: Lesen Sie bitte VOR Verwendung dieses
Produktes dieses Handbuch und bewahren Sie es für
den weiteren Gebrauch auf.
Weitere Informationen zu Produkten,
Teilen und Serviceleistungen von Invacare
erhalten Sie unter www.invacare.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invacare IRC5PO2AW

Inhaltszusammenfassung für Invacare IRC5PO2AW

  • Seite 1 Händler: Dieses Handbuch MUSS dem Endbenutzer übergeben werden. Benutzer: Lesen Sie bitte VOR Verwendung dieses Produktes dieses Handbuch und bewahren Sie es für den weiteren Gebrauch auf. Weitere Informationen zu Produkten, Teilen und Serviceleistungen von Invacare erhalten Sie unter www.invacare.de...

  • Seite 2: Zubehör-Warnung

    Sie dieses Produkt in Betrieb nehmen – ansonsten kann es zu Verletzungen oder Sachbeschädigungen kommen. ZUBEHÖR-WARNUNG Die Produkte von Invacare werden speziell für den Gebrauch mit Invacare Zubehör entwickelt und hergestellt. Von anderen Herstellern entworfenes Zubehör wurde von Invacare nicht getestet und wird daher nicht für die Verwendung mit Produkten von Invacare empfohlen.

  • Seite 3: Inhaltsverzeichnis

    ABSCHNITT 6—BEDIENUNGSANLEITUNG ..116 Einführung ....................116 Standortwahl....................116 Inbetriebnahme..................117 Flussrate....................... 120 Anzeige Sauerstoffreinheit SensO - Modell IRC5PO2AW & IRC5PO2VAW ....................121 Inbetriebnahme des Konzentrators............ 122 Beschreibung Anzeigeleuchten - Modell IRC5PAW ..... 123 Betriebsstundenzähler................123 ABSCHNITT 7—WARTUNG ......124 Routine-Wartung..................124 ABSCHNITT 8—ANLEITUNG ZUR...

  • Seite 4: Besondere Hinweise

    BESONDERE HINWEISE BESONDERE HINWEISE In dieser Anleitung werden Signalwörter verwendet, welche Gefahren oder unsichere Vorgehensweisen, welche Verletzungen und Beschädigungen hervorrufen können, kennzeichnen. Die Definitionen der Signalwörter finden Sie in der folgenden Tabelle. SIGNALWORT BEDEUTUNG Bezeichnet eine unmittelbar gefährliche Situation, die, wenn sie nicht vermieden wird, zu schweren GEFAHR oder tödlichen Verletzungen führt.
  • Seite 5 Fachmann/frau eingeschränkt sein, gemäß den jeweils geltenden gesetzlichen Vorschriften, unter denen er/sie praktiziert.“ Invacare empfiehlt für den Fall eines Stromausfalls, eines Alarmzustands oder eines technischen Fehlers, eine alternative Quelle zur zusätzlichen Sauerstoffversorgung vorzuhalten. Konsultieren Sie Ihren Arzt oder Händler hinsichtlich der nötigen Eigenschaften eines Reservesystems.

  • Seite 6: Platzierung Des Aufklebers

    PLATZIERUNG DES AUFKLEBERS PLATZIERUNG DES AUFKLEBERS Perfecto ™ FÜR BEDIENUNGSANWEISUNGEN oder ALARMMELDUNGEN (siehe Bedienerhandbuch) ACHTUNG - BRANDGEFAHR RAUCHEN VERBOTEN - Halten Sie ALLE möglichen Quellen von Funken von dem Raum, in dem sich dieses Produkt befindet und Bereichen, in denen Sauerstoff angeliefert wird, fern. Stoffe, Öle und andere Brennstoffe sind leicht entzündlich und brennen in einer mit Sauerstoff angereicherten Luft mit großer Intensität.

  • Seite 7: Abschnitt 1-Allgemeine Richtlinien

    ABSCHNITT 1—ALLGEMEINE RICHTLINIEN ABSCHNITT 1—ALLGEMEINE RICHTLINIEN Um eine sichere Installation, den Zusammenbau und den Betrieb des Perfecto Konzentrators zu gewährleisten, MÜSSEN diese Anweisungen befolgt werden. WARNUNG Dieses Kapitel enthält wichtige Informationen für den sicheren Betrieb und die sichere Verwendung dieses Produkts. GEFAHR Gefahr eines Stromschlags.
  • Seite 8 Jegliche Funkenbildung in der Nähe medizinischer Sauerstoffgeräte vermeiden. Hierzu gehören auch Funken, die durch statische Elektrizität (Reibung) entstehen. Betriebsinformationen Invacare empfiehlt für eine optimale Leistung, dass jeder Konzentrator mindestens jeweils 30 Minuten laufen sollte. Kürzere Betriebszeiten können die maximale Nutzungsdauer des Produkts reduzieren.

  • Seite 9: Hochfrequenzstörungen

    ABSCHNITT 1—ALLGEMEINE RICHTLINIEN Am Netz angeschlossene Geräte sollten NIEMALS aus den Augen gelassen werden. Stellen Sie sicher, dass der Perfecto ausgeschaltet ist, wenn er nicht verwendet wird. Strenge Aufsicht ist erforderlich, wenn dieses Produkt in derNähe von Kindern oder körperbehinderten Personen verwendet wird.

  • Seite 10: Abschnitt 2- Leistungsmerkmale

    Anschluss und Betrieb befinden sich im Benutzerhandbuch des HomeFill, Artikelnummer 1145804. Bei Nichtgebrauch sollte der mit dem Konzentrator gelieferte Stopfen in den Ausgangsanschluss gesteckt werden. Kontaktieren Sie Ihren Invacare Händler für weitere Informationen zum HomeFill. Netzkabel Ein-/Auslassstutzen Perfecto ™Series Part No 1163145...

  • Seite 11: Abschnitt 3-Umgang Mit Dem Gerät

    Der Konzentrator sollte IMMER aufrecht transportiert werden, um das Gehäuse während des Transports nicht zu beschädigen. Wird der Konzentrator auf gewöhnlichem Versandweg verschickt, sind bei Invacare zusätzliche Kartons erhältlich. Auspacken HINWEIS: Für dieses Verfahren, siehe ABBILDUNG 3.1. 1. Überprüfen, ob der Karton oder sein Inhalt offensichtliche Schäden...

  • Seite 12: Lagerung

    ABSCHNITT 3—UMGANG MIT DEM GERÄT Lagerung 1. Den wieder verpackten Sauerstoffkonzentrator ineinemtrockenen Bereich lagern. 2. KEINE anderen Gegenstände auf die Oberseitedes wieder verpackten Konzentrators legen. Perfecto ™Series Part No 1163145...

  • Seite 13: Abschnitt 4-Technische Beschreibung

    ABSCHNITT 4—TECHNISCHE BESCHREIBUNG ABSCHNITT 4—TECHNISCHE BESCHREIBUNG Der Invacare Perfecto Konzentrator ist zur Verwendung bestimmt durch Patienten mit Atemwegstörungen, die eine zusätzliche Sauerstoffversorgung benötigen. Das Gerät ist nicht als lebenserhaltend oder lebensunterstützend gedacht. Die Sauerstoffkonzentration des ausfließenden Gases schwankt zwischen 87% und 95,6%. Der Sauerstoff wird dem Patienten durch die Verwendung einer Nasenkanüle...

  • Seite 14: Abschnitt 5-Technische Daten

    ABSCHNITT 5—TECHNISCHE DATEN ABSCHNITT 5—TECHNISCHE DATEN Wechselspannung Vollisoliert, Schutzklasse BF Achtung! Begleitpapiere beachten Rauchen verboten Doppelt isoliert, Klasse II Gegen Spritzwasser geschützt IPX1 Elektrische Anforderungen: 230 VAC ± 10% (253 VAC/207 VAC), 50 Hz Nennstromaufnahme: 1,4 A Schallpegel: 39,5 dBA (DIN EN ISO 8359), 37 dBA (MDS-Hi) Alle Perfecto2 Entwirft: Bis zu 8.000 Ft (2438 Meter) über Höhenlage: Meeresspiegel ohne Abbau von Konzentrationshöhen.
  • Seite 15 ABSCHNITT 5—TECHNISCHE DATEN Durchflussbereich: 0,5 bis 5 l/min (Maximum) Bei Flussraten unter 1 l/min, empfehlen wir die Verwendung des Invacare Kinder-Befeuchter/ Durchflussregler Zubehörs (IRCPF16AW) Niedrig-Fluss-Alarm: 0 l/min bis 0,5 l/min Schneller Signalton (Kein Zubehör angeschlossen) Durchschnittlicher Stromverbrauch Stromverbrauchverbr Perfecto AW - 300 W @ 5 L/min, 280 W @ 3 L/min >...
  • Seite 16 Mischungen. Standards und IRC5PO2AW/IRC5PAW/IRC5PO2VAW: Behördliche IEC/EN 60601-1, A1, A2 Zulassung: IEC/EN 60601-1-2 IEC/EN61000-3-2 IEC/EN61000-3-3, Nur IRC5PO2AW/IRC5PO2VAW Modell ISO8359 MDD 93/42/EEC, Anhang I und IX Modelle mit CE-Marke IRC5PO2AW & IRC5PO2VAW Elektrik: Kein Verlängerungskabel verwendbar Standort: Das Gerät mindestens 7,5 cm (3 Zoll) von Wänden, Vorhängen, Möbeln und Ähnlichem entfernt aufstellen, um ausreichende...
  • Seite 17 ABSCHNITT 5—TECHNISCHE DATEN IRC5PO2AW & IRC5PO2VAW ANZEIGEN BEZEICHNUNGS- SAUERST- ANZEIGELEUCHTEN SYMBOL OFFREINHEIT (LED) SYSTEM OKAY GRÜNES Licht über 85% (± 2%) zwischen 73% (± GELBES Licht A. GELB Dauernd leuchtend 3%) und 85% (±2%) B. GELB blinkender Sensor Ausfall Qualifizierten Techniker rufen.

  • Seite 18: Abschnitt 6-Bedienungsanleitung

    ABSCHNITT 6—BEDIENUNGSANLEITUNG ABSCHNITT 6— BEDIENUNGSANLEITUNG Einführung Ihr Sauerstoffkonzentrator ist für die individuelle Verwendung bestimmt. Er ist ein elektronisch betriebenes Gerät, das Sauerstoff von der Raumluft trennt. Dieses Gerät liefert über eine Nasenkanüle hohe Konzentrationen von Sauerstoff direkt an den Benutzer. Klinische Studien haben dokumentiert, dass Sauerstoffkonzentratoren mit anderen Sauerstoffzuführungssystemen therapeutisch äquivalent sind.

  • Seite 19: Inbetriebnahme

    ABSCHNITT 6—BEDIENUNGSANLEITUNG Einen Raum auswählen, der sich am besten für die Verwendung des Sauerstoffkonzentrators eignet. Der Konzentrator kann auf seinen Rollen problemlos von Zimmer zu Zimmer gerollt werden. Ihr Sauerstoffkonzentrator arbeitet am besten, wenn er unter den Bedingungen betrieben wird, wie sie in TECHNISCHE DATEN auf Siete 112 beschrieben sind.
  • Seite 20 ABSCHNITT 6—BEDIENUNGSANLEITUNG Befeuchterflasche ohne Deckel Befeuchterflasche mit Deckel ABBILDUNG 6.1 Auffüllen des Befeuchters 3. Einen Schraubendreher in den Öffnungsschlitz am oberen Rand der Filterzugangstür stecken und die Filterzugangstür behutsam aufhebeln (ABBILDUNG 6.2). 4. Befeuchter Adapterschlauch nach oben ziehen und entnehmen (ABBILDUNG 6.2). 5.
  • Seite 21 ABSCHNITT 6—BEDIENUNGSANLEITUNG 6. Befeuchteradapter durch drehen der Flügelmutter an der Befeuchterflasche im Uhrzeigersinn an die Befeuchterflasche anbringen, bis dieser fest sitzt. Siehe Detail A von ABBILDUNG 6.3. 7. Befeuchterflasche/ adaptereinheit ins Befeuchterfach im Konzentrator einsetzen. Siehe Detail B von ABBILDUNG 6.3. 8.

  • Seite 22: Flussrate

    ABSCHNITT 6—BEDIENUNGSANLEITUNG Netzschalter Netzschalter HINWEIS: Für dieses Verfahre (I/O) n, siehe ABBILDUNG 6.4. 1. Den Netzschalter auf die Position EIN stellen. Alle Leuchten am Bedienfeld und der akustische Alarm reagieren eine Sekunde lang, was anzeigt, dass das Gerät ordnungsgemäß funktioniert. ABBILDUNG 6.4 Netzschalter Flussrate...

  • Seite 23: Anzeige Sauerstoffreinheit Senso - Modell Irc5Po2Aw & Irc5Po2Vaw

    Bedienfeld ABBILDUNG 6.5 Flussrate Anzeige Sauerstoffreinheit SensO Modell IRC5PO2AW & IRC5PO2VAW Mit dieser Funktion wird die Reinheit des durch den Sauerstoffkonzentrator erzeugten Sauerstoffs überwacht. Wenn die Reinheit unter die vom Hersteller eingestellten Werte fällt, leuchten die Anzeigen auf dem Bedienfeld entsprechend auf.

  • Seite 24: Inbetriebnahme Des Konzentrators

    Nach 5 Minuten arbeitet der Sauerstoffsensor normal und steuert die Anzeigeleuchten in Abhängigkeit von den Sauerstoffkonzentrationswerten. Beschreibung Anzeigeleuchten Sauerstoffreinheit - Modell IRC5PO2AW & IRC5PO2VAW HINWEIS: Für dieses Verfahren, siehe ABBILDUNG 6.6 auf Seite 123. GRÜNE Leuchte (O ) – Normalbetrieb.

  • Seite 25: Sauerstoffreinheit

    Normalwert GELB Normal GRÜN ABBILDUNG 6.6 Beschreibung Anzeigeleuchten Sauerstoffreinheit - Modell IRC5PO2AW & IRC5PO2VAW Beschreibung Anzeigeleuchten - Modell IRC5PAW HINWEIS: Für dieses Verfahren, siehe ABBILDUNG 6.7. Modell IRC5PAW - Beschreibung Anzeigeleuchten ROTE Leuchte ( ) – Komplette Abschaltung des Geräts.

  • Seite 26: Abschnitt 7-Wartung

    ABSCHNITT 7—WARTUNG ABSCHNITT 7—WARTUNG WARNUNG Die Invacare–Konzentratoren wurden speziell so entwickelt, um vorbeugende Routinewartung zu vermindern. Nur qualifiziertes Personal sollte am Konzentrator vorbeugende Wartung durchführen. Konzentrator Netzkabel vor der Reinigung aus der Steckdose ausstecken. Um einen Stromschlag zuvermeiden, das Gehäuse NICHT entfernen.

  • Seite 27: Reinigung Des Gehäuses

    ABSCHNITT 7—WARTUNG 1. Überprüfen Sie den Filter jeden Monat. Entnehmen Sie den Filter und reinigen Sie diesen je nach Bedarf. HINWEIS: Umgebungsbedingungen, aufgrund derer die Überprüfung und Reinigung des Filters in kürzeren Abständen notwendig werden können, umfassen unter anderen: Hohe Staubbelastung, Luftverschmutzung, usw.
  • Seite 28 ABSCHNITT 7—WARTUNG ABBILDUNG 7.2 Aufzeichnungen über vorbeugene Wartung Perfecto ™Series Part No 1163145...

  • Seite 29: Abschnitt 8-Anleitung Zur Fehlersuche

    ABSCHNITT 8—ANLEITUNG ZUR FEHLERSUCHE ABSCHNITT 8—ANLEITUNG ZUR FEHLERSUCHE SYMPTOM: MÖGLICHE LÖSUNG: URSACHE: Alarm: Netzausfall: Kurze Pieptöne, 1. Netzkabel nicht in 1. Netzkabelstecker in die lange Pause Steckdose eingesteckt. Steckdose stecken. Konzentrator 2. Kein Strom an der 2. Die Sicherungen im Haus funktioniert nicht, Steckdose.

  • Seite 30: Mögliche Ursache

    3. Flussmesser auf 0,5 3. Bestätigen, dass der * Gilt nur für l/min eingestellt *. Flussmesser auf mindestens Modell 1,0 l/min eingestellt ist. Siehe IRC5PO2AW & TECHNISCHE DATEN auf IRC5PO2VAW. Seitea112. 4. Überhitzung des 4a. Die Gehäusefilter Geräts wegen herausnehmen und reinigen.
  • Seite 31 ABSCHNITT 8—ANLEITUNG ZUR FEHLERSUCHE SYMPTOM: MÖGLICHE LÖSUNG: URSACHE: Alarm: NIEDRIG-FLUSS- ALARM Schnell Piep..Piep..1. Knick bzw. Blockierung 1. Auf Knicke oder Piep..Piep in Schlauch, Kanüle oder Blockierungen untersuchen. Befeuchter. Das entsprechende Teil korrigieren, reinigen oder ersetzen. Nach erfolgter Korrektur das Gerät 60 Sekunden lang ausschalten und dann wieder EINSCHALTEN.

  • Seite 32: Abschnitt 9-Als Option Erhältliches Zubehör

    ABSCHNITT 9—ALS OPTION ERHÄLTLICHES ZUBEHÖR ABSCHNITT 9—ALS OPTION ERHÄLTLICHES ZUBEHÖR Folgendes optionelles Zubehör ist außerdem erhältlich: • Standard Erwachsenen Nasenkanüle, 2,1 m (7 Fuß) M3120 • Standard Befeuchter M5120 • PreciseRX™ Kinder Befeuchter/Durchflussregler Zubehör IRCPF16AW • HomeFill Heim Sauerstoffkompressor IOH200AW Perfecto ™Series Part No 1163145...

  • Seite 33: Recyclinghinweise

    RECYCLINGHINWEISE RECYCLINGHINWEISE Dieses Produkt ist von einem umweltbewussten Hersteller geliefert worden, der gemäß der Verordnung 2002/96/CE zurEntsorgung von Elektro bzw. Elektronikschrott (WEEE) arbeitet. Dieses Produkt kann Stoffe enthalten, die sich für die Umweltals schädlich erweisen könnten, falls sie an Orten (Mülldeponien) entsorgt werden, die nach der Gesetzgebung dafür nicht geeignet sind.

  • Seite 34: Eingeschränkte Garantie

    Seatown Road, Swords, County Dublin – Ireland Tel: (353) 1 810 7084 Fax: (353) 1 810 7085 ireland@invacare.com Italia: Invacare Mecc San s.r.l., Via dei Pini 62, I 36016 Thiene (VI) Tel: (39) 0445 38 00 59 Fax: (39) 0445 38 00 34 italia@invacare.com Perfecto ™Series...
