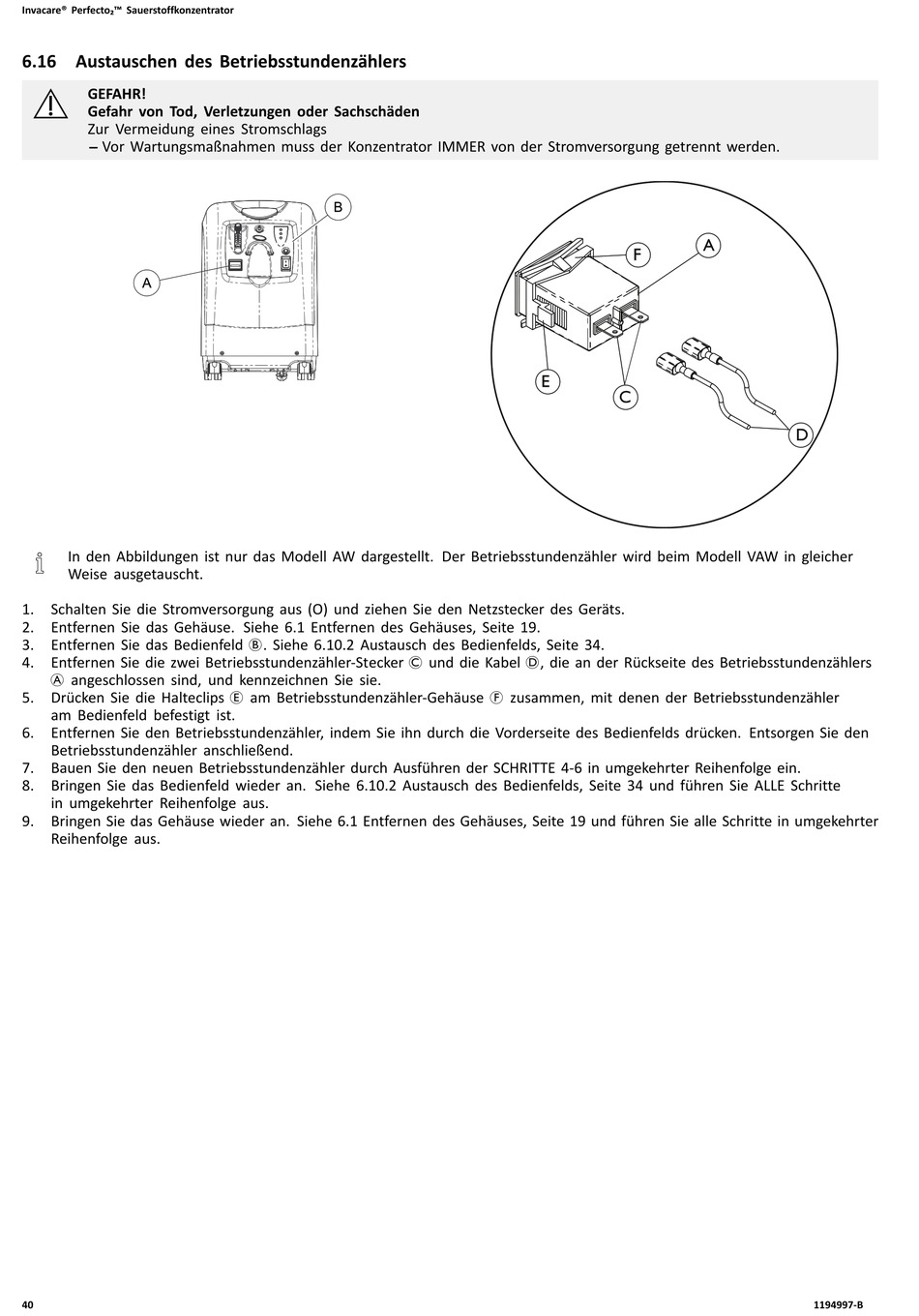

6.16 Austauschen des Betriebsstundenzählers
GEFAHR!
Gefahr von Tod, Verletzungen oder Sachschäden
Zur Vermeidung eines Stromschlags
– Vor Wartungsmaßnahmen muss der Konzentrator IMMER von der Stromversorgung getrennt werden.
In den Abbildungen ist nur das Modell AW dargestellt. Der Betriebsstundenzähler wird beim Modell VAW in gleicher
Weise ausgetauscht.
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
3. Entfernen Sie das Bedienfeld B. Siehe 6.10.2 Austausch des Bedienfelds, Seite 34.
4. Entfernen Sie die zwei Betriebsstundenzähler-Stecker C und die Kabel D, die an der Rückseite des Betriebsstundenzählers
A angeschlossen sind, und kennzeichnen Sie sie.
5. Drücken Sie die Halteclips E am Betriebsstundenzähler-Gehäuse F zusammen, mit denen der Betriebsstundenzähler
am Bedienfeld befestigt ist.
6. Entfernen Sie den Betriebsstundenzähler, indem Sie ihn durch die Vorderseite des Bedienfelds drücken. Entsorgen Sie den
Betriebsstundenzähler anschließend.
7. Bauen Sie den neuen Betriebsstundenzähler durch Ausführen der SCHRITTE 4-6 in umgekehrter Reihenfolge ein.
8. Bringen Sie das Bedienfeld wieder an. Siehe 6.10.2 Austausch des Bedienfelds, Seite 34 und führen Sie ALLE Schritte
in umgekehrter Reihenfolge aus.
9. Bringen Sie das Gehäuse wieder an. Siehe 6.1 Entfernen des Gehäuses, Seite 19 und führen Sie alle Schritte in umgekehrter
Reihenfolge aus.
