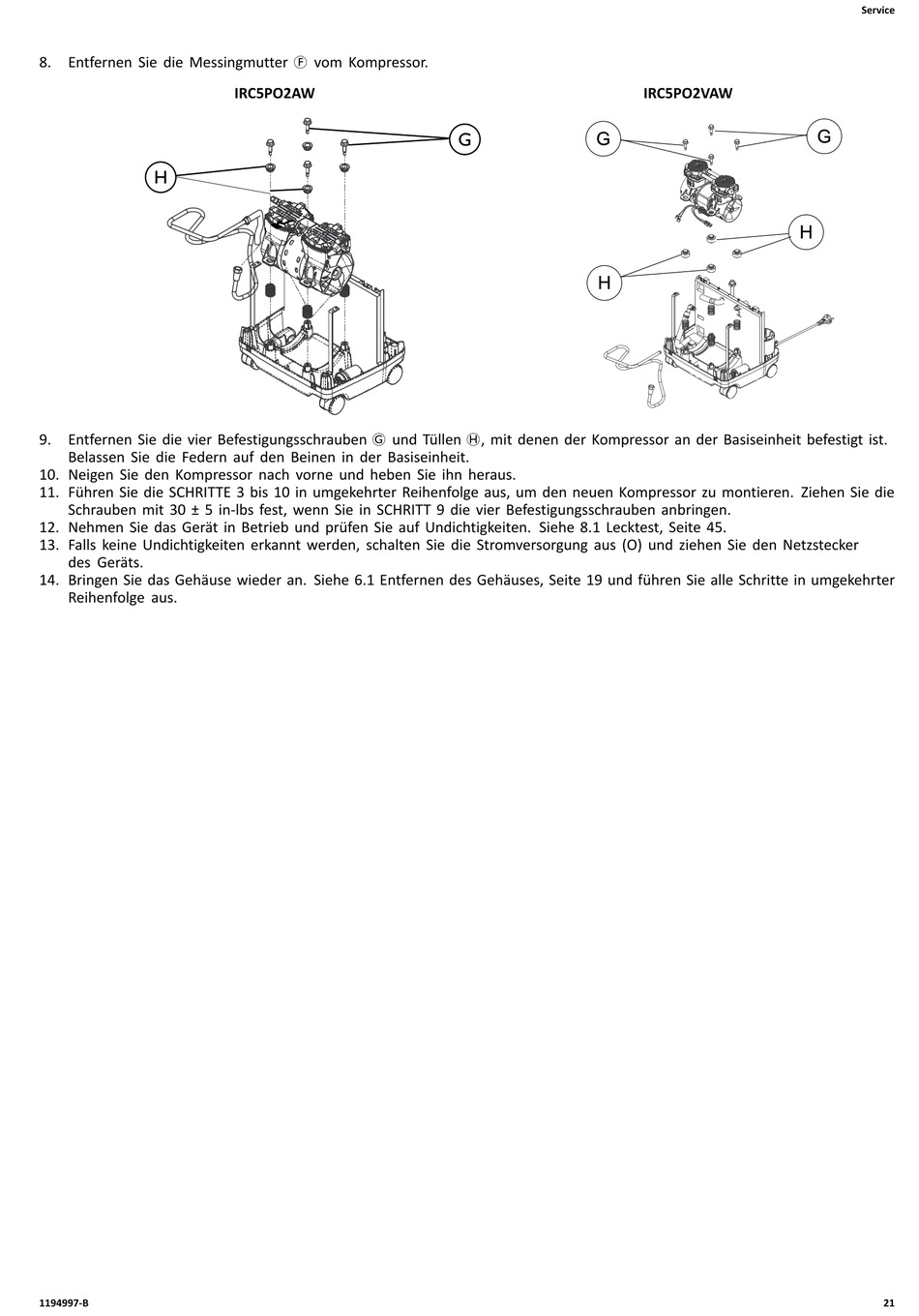

8. Entfernen Sie die Messingmutter F vom Kompressor.
9. Entfernen Sie die vier Befestigungsschrauben G und Tüllen H, mit denen der Kompressor an der Basiseinheit befestigt ist.
Belassen Sie die Federn auf den Beinen in der Basiseinheit.
10. Neigen Sie den Kompressor nach vorne und heben Sie ihn heraus.
11. Führen Sie die SCHRITTE 3 bis 10 in umgekehrter Reihenfolge aus, um den neuen Kompressor zu montieren. Ziehen Sie die
Schrauben mit 30 ± 5 in-lbs fest, wenn Sie in SCHRITT 9 die vier Befestigungsschrauben anbringen.
12. Nehmen Sie das Gerät in Betrieb und prüfen Sie auf Undichtigkeiten. Siehe 8.1 Lecktest, Seite 45.
13. Falls keine Undichtigkeiten erkannt werden, schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker
des Geräts.
14. Bringen Sie das Gehäuse wieder an. Siehe 6.1 Entfernen des Gehäuses, Seite 19 und führen Sie alle Schritte in umgekehrter
Reihenfolge aus.
