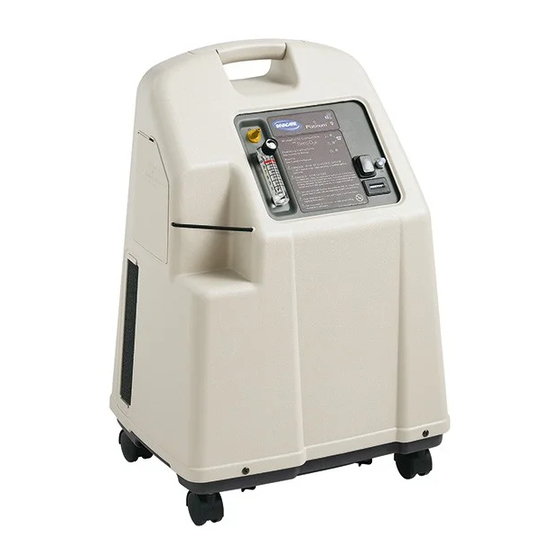

Invacare Platinum IRC5LXO2AW Benutzerhandbuch
Vorschau anzeigen
Andere Handbücher für Platinum IRC5LXO2AW:
- Servicehandbuch (96 Seiten) ,
- Benutzerhandbuch (200 Seiten)
Inhaltsverzeichnis
Benutzerhandbuch
Sauerstoffkonzentratoren: Standard,
Für Händler: dieses Handbuch muss dem
Endbenutzer übergeben werden.
Für Benutzer: lesen sie dieses Handbuch vor Benutzung dieses
Konzentrators und bewahren sie es zum Nachschlagen
für die Zukunft auf.
Weitere Informationen zu Produkten,
Teilen und Serviceleistungen von Invacare
erhalten Sie unter www.invacare.de.
Platinum
mit
SensO
®
2
Modell IRC5LXAW
Modell IRC5LXO2AW
Modell IRC5LXO2AWQ
Modell IRC9LXO2AWQ
™
und für HomeFill
®
II
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Invacare Platinum IRC5LXO2AW
Inhaltszusammenfassung für Invacare Platinum IRC5LXO2AW
- Seite 1 Für Händler: dieses Handbuch muss dem Endbenutzer übergeben werden. Für Benutzer: lesen sie dieses Handbuch vor Benutzung dieses Konzentrators und bewahren sie es zum Nachschlagen für die Zukunft auf. Weitere Informationen zu Produkten, Teilen und Serviceleistungen von Invacare erhalten Sie unter www.invacare.de.
- Seite 2 Gerät verwendet werden können. Sie sollten in Ihrem lokalen Fachhandel erfragen, welche dieser Geräte sich am besten für Sie eignen. Dort werden Sie auch Informationen über die richtige Anwendung, Wartung und Reinigung erhalten. WARNUNG Die Produkte von Invacare werden speziell für den Gebrauch mit Invacare-Zubehör entwickelt und hergestellt. Von anderen Herstellern entworfenes Zubehör wurde von Invacare nicht getestet und wird daher nicht für die Verwendung mit Produkten von Invacare empfohlen.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS WICHTIGE HINWEISE ........106 ENTSORGUNG ..........107 ABSCHNITT 1—ALLGEMEINE RICHTLINIEN ... 108 Wartung ....................110 Hochfrequenzstörungen ..............111 Reduzierung des Risikos von Verbrennungen, Stromschlägen, Bränden oder Körperverletzungen....111 Sauerstoffkonzentration..............112 ABSCHNITT 2—LEISTUNGSMERKMALE..113 ABSCHNITT 3—VERSAND UND HANDHABUNG..........114 Auspacken ..................114 Überprüfung ..................115 Lagerung ....................115 ABSCHNITT 4—TYPISCHE PRODUKTPARAMETER......... - Seite 4 INHALTSVERZEICHNIS Alarmsystem bei Stromausfall ............128 Betriebsstundenzähler (Stundenzähler)........128 ABSCHNITT 6—WARTUNG ......129 Routinewartung ................129 ABSCHNITT 7—ANLEITUNG ZUR FEHLERSUCHE ..........133 EINGESCHRÄNKTE GARANTIE ....135 Part No 1141491 Platinum ™...
-
Seite 5: Wichtige Hinweise
WICHTIGE HINWEISE WICHTIGE HINWEISE In diesem Handbuch werden Signalwörter verwendet, die sich auf Gefahren oder unsichere Praktiken beziehen, welche zu Verletzungen oder Sachschäden führen könnten. Die Definitionen der Signalwörter finden Sie in der folgenden Tabelle. SIGNALWORT BEDEUTUNG Bezeichnet eine unmittelbar gefährliche Situation, die, wenn sie nicht vermieden wird, zu schweren GEFAHR oder tödlichen Verletzungen führt. Bezeichnet eine potenziell gefährliche Situation, die, wenn sie nicht vermieden wird, zu schweren oder WARNUNG tödlichen Verletzungen führen kann. -
Seite 6: Entsorgung
ENTSORGUNG ENTSORGUNG Dieses Produkt ist von einem umweltbewussten Hersteller geliefert worden, der gemäß der Verordnung 2002/96/CE zur Entsorgung von Elektro‐ bzw. Elektronikschrott (WEEE) arbeitet. Dieses Produkt kann Stoffe enthalten, die sich für die Umwelt als schädlich erweisen könnten, falls sie an Orten (Mülldeponien) entsorgt werden, die nach der Gesetzgebung dafür nicht geeignet sind. Das Symbol der „durchgestrichenen Mülltonne“ befindet sich auf diesem Produkt, um den Benutzer an die Verpflichtung zum Recycling zu erinnern. Bitte umweltbewusst handeln und dieses Produkt am Ende seiner Nutzungsdauer einer Recyclingeinrichtung zuführen. Part No 1141491 Platinum ™... -
Seite 7: Abschnitt 1-Allgemeine Richtlinien
ENTSORGUNG ABSCHNITT 1—ALLGEMEINE RICHTLINIEN WARNUNG ABSCHNITT 1 – ALLGEMEINE RICHTLINIEN enthält wichtige Informationen für den sicheren Betrieb und die sichere Verwendung dieses Produkts. Dieses Produkt und alles verfügbare Zubehör dürfen erst dann in Betrieb genommen werden, wenn der Benutzer diese Anleitung und alle zusätzlichen Dokumente, wie Benutzerhandbücher, Servicehandbücher oder Gebrauchsanweisungen, die dem Produkt oder Zubehör... - Seite 8 ENTSORGUNG GEFAHR Gefahr eines Stromschlags. Das Gerät NICHT auseinander nehmen. Wartungsarbeiten dürfen nur von qualifiziertem Servicepersonal durchgeführt werden. WARNHINWEISE Die Anwendung der Sauerstofftherapie erfordert besondere Sorgfalt, um die Brandgefahr zu reduzieren. Jegliche Materialien, die in Luft verbrennen, und einige, die dies nicht tun, werden bei hohen Sauerstoffkonzentrationen leicht entzündet und verbrennen schnell. Aus Sicherheitsgründen müssen deshalb alle Entzündungsquellen von dem Gerät fern gehalten werden und sich möglichst nicht in dem Raum befinden, in dem das Produkt genutzt wird. Schilder mit der Aufschrift RAUCHEN VERBOTEN sollten deutlich sichtbar angebracht werden. Eine spontane und heftige Entzündung kann eintreten, falls Öl, Schmiermittel oder Fettstoffe in Kontakt mit unter Druck stehendem Sauerstoff kommen. Diese Stoffe MÜSSEN von Sauerstoffkonzentrator, Schläuchen und Anschlüssen sowie allen anderen Sauerstoffgeräten fern gehalten werden. KEINE Gleitmittel verwenden, es sei denn, dies wird von Invacare ausdrücklich empfohlen. Invacare empfiehlt für eine optimale Leistung, dass jeder Konzentrator mindestens jeweils 30 Minuten laufen sollte. Kürzere Betriebszeiten können die maximale Nutzungsdauer des Produkts reduzieren. Wenn am Konzentrator ein Kabel oder ein Stecker beschädigt ist, wenn der Konzentrator nicht ordnungsgemäß arbeitet, wenn der Konzentrator fallen gelassen oder beschädigt wurde oder ins Wasser gefallen ist, muss qualifiziertes Servicepersonal zur Überprüfung und Reparatur angerufen werden. Part No 1141491 Platinum ™...
-
Seite 9: Wartung
ENTSORGUNG WARNHINWEISE Das Gerät sowie die Sauerstoffschläuche und Kabel von heißen oder beheizten Oberflächen (z. B. Heizöfen, Heizdecken, Herdplatten u. ä.) fern halten. Konzentrator NICHT durch Ziehen am Kabel bewegen oder verlagern. NIEMALS Gegenstände in eine Öffnung fallen lassen bzw. dort hinein stecken. NIEMALS die Luftöffnungen des Geräts blockieren oder das Gerät auf eine weiche Oberfläche stellen, wie zum Beispiel ein Bett oder ein Sofa, wo die Luftöffnungen blockiert werden können. Die Öffnungen frei von Fusseln, Haaren und Ähnlichem halten. Den Befeuchter bis zu der vom Hersteller angegebenen Marke mit Wasser füllen. NICHT überfüllen. Das Gerät mindestens 7,5 cm von Wänden, Vorhängen, Möbeln und Ähnlichem entfernt aufstellen. Invacare empfiehlt, dass ein MAXIMAL 15,2 m langer stauchfester Sauerstoffschlauch (von Invacare bereitgestellt) mit diesem Produkt verwendet wird. Für das Platinum 9 wird High‐Flow‐Schlauchmaterial mit bis zu 15 Metern Länge empfohlen. Wartung Der Invacare Sauerstoffkonzentrator wurde so entwickelt, dass eine routinemäßige Präventivwartung nur einmal im Jahr durchzuführen ist. Nur medizinisches Fachpersonal oder Personen, die vollständig mit dieser Anwendung vertraut sind, wie autorisiertes oder vom Hersteller ausgebildetes Personal, sollten vorbeugende Wartungsarbeiten oder Flussratenänderungen am Sauerstoffkonzentrator vornehmen. Platinum ™ Part No 1141491... -
Seite 10: Hochfrequenzstörungen
ENTSORGUNG Hochfrequenzstörungen Die meisten elektronischen Geräte werden durch Hochfrequenzstörungen beeinflusst. Vorsichtig bei der Verwendung von tragbaren Kommunikationsgeräten in der näheren Umgebung solcher Geräte sein. Reduzierung des Risikos von Verbrennungen, Stromschlägen, Bränden oder Körperverletzungen Nicht beim Baden verwenden. Wenn gemäß Verordnung des Arztes ein kontinuierlicher Gebrauch erforderlich ist: Der Konzentrator muss in einem anderen Raum mindestens 2,1 m vom Badezimmer entfernt aufgestellt werden. Den Konzentrator im nassen Zustand NICHT berühren. Am Netz angeschlossene Geräte sollten NIEMALS aus den Augen gelassen werden. Gerät NICHT an einem Ort aufstellen bzw. aufbewahren, wo es in Wasser oder eine andere Flüssigkeit fallen kann. NICHT nach einem Gerät greifen, das ins Wasser gefallen ist. SOFORT den Stecker aus der Steckdose ziehen. Dieses Gerät ist nur in Übereinstimmung mit der Verordnung eines Arztes und mit diesem Benutzerhandbuch zu verwenden. Falls zu irgendeinem Zeitpunkt der Patient oder der Betreuer zu dem Schluss kommt, dass der Patient eine ungenügende Menge Sauerstoff erhält, sollte UNVERZÜGLICH der Lieferant und/oder Arzt kontaktiert werden. Es sollten keine Veränderungen an der Flussrate vorgenommen werden, solange sie nicht von einem Arzt verordnet wurden. Part No 1141491 Platinum ™... -
Seite 11: Sauerstoffkonzentration
ENTSORGUNG Strenge Aufsicht ist erforderlich, wenn dieses Produkt in der Nähe von Kindern oder körperbehinderten Personen verwendet wird. Dieses Gerät nur für den beabsichtigten Zweck verwenden, wie er in diesem Handbuch beschrieben ist. Den Konzentrator NICHT parallel oder in Reihe mit anderen Sauerstoffkonzentratoren oder Sauerstofftherapiegeräten schalten. Die Verwendung bestimmter Zubehörteile oder Befeuchter, die nicht für den Einsatz mit dem Sauerstoffkonzentrator vorgesehen sind, kann die Leistung beeinträchtigen. Unter bestimmten Umständen kann eine Sauerstofftherapie gefährlich sein. Invacare empfiehlt, dass der Benutzer einen Arzt zu Rate zieht, bevor er dieses Gerät verwendet. Dieses Gerät ist als Sauerstoffergänzung zu verwenden und wird nicht als lebensunterstützend oder lebenserhaltend betrachtet. Jegliche Funkenbildung in der Nähe medizinischer Sauerstoffgeräte vermeiden. Hierzu gehören auch Funken, die durch statische Elektrizität (Reibung) entstehen. Sauerstoffkonzentration Darauf achten, dass die Anzeige des Flussmessers niemals über dem ROTEN Ring steht. Ein Sauerstofffluss von mehr als 5 l/min (IRC5LXO2AW, IRC5LXAW, IRC5LXO2AWQ) und 9 l/min (IRC9LXO2AWQ) senkt die Sauerstoffkonzentration. Platinum ™ Part No 1141491... -
Seite 12: Abschnitt 2-Leistungsmerkmale
(einer von zwei Filtern abgebildet) *HINWEIS: Dieser Ausgangsanschluss ist nur für die Befüllung von Sauerstoffflaschen mit dem HomeFill II Sauerstoffkompressor zu verwenden. Der Ausgangsanschluss beeinflusst die Konzentratorleistung nicht. Anweisungen hinsichtlich Anschluss und Betrieb befinden sich im Benutzerhandbuch des HomeFill II, Artikelnummer 1145804. Bei Nichtgebrauch sollte der mit dem Konzentrator gelieferte Stopfen in den Ausgangsanschluss gesteckt werden. Weitere Informationen über den HomeFill II können über Invacare bezogen werden. Netzkabel Ausgangsanschluss* ZUBEHÖR (OHNE ABBILDUNG): HomeFill II Füllstation Informationen zu verfügbarem Zubehör können über Ihre zuständige Invacare-Vertretung bezogen werden. DRAUFSICHT Part No 1141491 Platinum ™... -
Seite 13: Abschnitt 3-Versand Und Handhabung
ENTSORGUNG ABSCHNITT 3—VERSAND UND HANDHABUNG HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in AB‐ BILDUNG 3.1 Vor der Installation und dem Betrieb des Konzentrators lesen Sie das Betriebshandbuch der Platinum Serie aufmerksam durch. Der Platinum Konzentrator sollte IMMER aufrecht transportiert werden, um das Gehäuse während des Transports nicht zu beschädigen. Der Transportbehälter wurde konstruiert, um maximalen Schutz des Konzentrators zu gewährleisten. Sollte der Konzentrator nochmals von einem Transportdienst verschickt werden, sollte das Gerät in einen neuen Karton verpackt werden. Invacare stellt zusätzliche Kartons zur Verfügung. Das Kompressoraufhängungssystem wurde so konstruiert, dass es extremer Bewegung und Ausrichtung standhält. Auspacken 1. Überprüfen, ob der Karton oder sein Inhalt offensichtliche Schäden aufweist. Wenn Schäden offenkundig sind, den Spediteur oder Invacare benachrichtigen. 2. Das gesamte lose Verpackungsmaterial vom Karton entfernen. 3. Alle Einzelteile vorsichtig aus dem Karton herausnehmen. HINWEIS: Bewahren Sie den Karton sowie das Verpackungsmaterial für die Lagerung des Platinum auf. Platinum ™ Part No 1141491... -
Seite 14: Überprüfung
ENTSORGUNG Überprüfung 1. Das Äußere des Sauerstoffkonzentrators auf Einkerbungen, Dellen, Kratzer oder sonstige Beschädigungen untersuchen. Alle Teile prüfen. Lagerung 1. Den wieder verpackten Sauerstoffkonzentrator in einem trockenen Bereich lagern. 2. KEINE anderen Gegenstände auf die Oberseite des wieder verpackten Konzentrators legen. ABBILDUNG 3.1 Auspacken Part No 1141491 Platinum ™... -
Seite 15: Abschnitt 4-Typische Produktparameter
ENTSORGUNG ABSCHNITT 4—TYPISCHE PRODUKTPARAMETER EN/IEC 60601-1 Behördliche Zulassung: Wechselspannung Vollisoliert, Schutzklasse BF Achtung! Begleitpapiere beachten RAUCHEN VERBOTEN Class II, Doppelte Isolierung Elektrische Anforderungen: 230 V AC ±10 % (253 V AC/207 V AC), 50 Hz Nennstromaufnahme: 1,4 A (IRC5LXO2AWQ) 2,0 A (IRC5LXAW, IRC5LXO2AW) 2,1 A (IRC9LXO2AWQ) Schallpegel: 39,5 dB im Durchschnitt (IRC5LXO2AWQ) - Seite 16 ENTSORGUNG * Sauerstoffleistung IRC5LXAW, IRC5LXO2AW, Konzentrationsniveaus: IRC5LXO2AWQ alle 5LXO2AWQ/5LXAW/ 93 % Minimum bei 1 bis 3 l/min 5LXO2AW Modelle 91 % Minimum bei 4 l/min * Die angegebenen 87 % Minimum bei 5 l/min (Maximal zulässige Konzentrationsniveaus Flussrate) wurden nach einer IRC9LXO2AWQ Betriebsdauer von ca.
- Seite 17 ENTSORGUNG Filter: Gehäuse (2), Auslass-HEPA (Bakterien) und Kompressoreinlass. Sicherheitssystem: Überspannungs - oder Stromschutzabschaltung. Abschaltung des Kompressors bei Überhitzung. Hochdruck-Alarm mit Abschaltung des Kompressors. Niederdruck-Alarm mit Abschaltung des Kompressors. Batteriefreier Netzausfall-Alarm. SensO Sauerstoffsystem (Modell SensO Niedrig-Fluss-Alarm. Breite: 46,7 cm ±1 cm Höhe: 67,0 cm ±1 cm Tiefe:...
- Seite 18 ENTSORGUNG Behördliche Zulassung: Modelle IRC5LXAW/IRC5LXO2AW/ IRC5LXO2AWQ/IRC9LXO2AWQ ETL geprüft als im Einklang mit: EN 55011 EN 61000-3-2 EN 61000-3-3 IEC 60601-1, A1, A2 IEC 60601-1-2 Nur Modelle IRC5LXO2AW/IRC5LXO2AWQ/ IRC9LXO2AWQ ISO 8359 Modelle mit CE-Marke: IRC5LXO2AW, IRC5LXO2AWQ, IRC9LXO2AWQ Elektrik: Keine Verlängerungskabel verwendbar. Standort: Mindestabstand von 7,5 cm von allen Wänden, Möbeln, Vorhängen oder ähnlichen...
- Seite 19 ENTSORGUNG SENSO -ANZEIGEN SYMBOL STATUS ANZEIGELEUCHTEN (LED) SYSTEM IN GRÜNES Licht ORDNUNG über 85 % (± 2 %) zwischen 73 % (± 3 GELBES Licht A. Dauer-Gelb %) und 85 % (±2 %) B. Blinkendes Gelb, Sensordefekt Rufen Sie einen qualifizierten Techniker SYSTEMAUSFALL ROTES Licht...
-
Seite 20: Abschnitt 5-Bedienungsanleitung
ENTSORGUNG ABSCHNITT 5— BEDIENUNGSANLEITUNG Einführung Der Sauerstoffkonzentrator ist für den individuellen Gebrauch in der eigenen Wohnung bestimmt. Er ist ein elektronisch betriebenes Gerät, das Sauerstoff von der Raumluft trennt. Dieses Gerät liefert über eine Nasenkanüle hohe Konzentrationen von Sauerstoff direkt an den Benutzer. Klinische Studien haben dokumentiert, dass Sauerstoffkonzentratoren mit anderen Sauerstoffzuführungssystemen therapeutisch vergleichbar sind. Der Händler wird Sie in die Verwendung des Sauerstoffkonzentrators einweisen. Sie sollten sich bei Fragen oder Problemen hinsichtlich des Sauerstoffkonzentrators an Ihren Händler wenden. Dieses Benutzerhandbuch enthält Informationen über den Konzentrator und sollte bei Bedarf zu Rate gezogen werden. Standortwahl Einen Raum auswählen, der sich am besten für die Verwendung des Sauerstoffkonzentrators eignet. Der Konzentrator kann auf seinen Rollen problemlos von Zimmer zu Zimmer gerollt werden. Der Sauerstoffkonzentrator wird die beste Leistung erbringen, wenn er unter den folgenden Bedingungen betrieben wird. Andernfalls kann eine erhöhte Wartung des Geräts erforderlich sein. Der Lufteintritt des Geräts sollte sich in einem gut belüfteten Bereich von Luftverschmutzung und/oder Dämpfen entfernt befinden. Part No 1141491 Platinum ™... -
Seite 21: Empfohlene Richtlinien Für Optimale Leistung
ENTSORGUNG Empfohlene Richtlinien für optimale Leistung Temperatur: 10 °C – 35 °C Elektrik: Keine Verlängerungskabel verwendbar. Standort: Mindestabstand von 7,5 cm von Wänden, Möbeln, Vorhängen oder ähnlichen Oberflächen. Schlauch und Kanüle: IRC5LXAW, IRC5LXO2AWQ, IRC5LXO2AWQ - 2,1 m Kanüle mit einem maximal 15,2 m langen stauchfesten Schlauch (NICHT QUETSCHEN) IRC9LXO2AWQ - Die Verwendung von... -
Seite 22: Anschluss Des Netzkabels
Anschluss des Befeuchters (Sofern verschrieben) HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in ABBILDUNG 5.1 auf Seite 123, ABBILDUNG 5.2 auf Seite 123, ABBILDUNG 5.3 auf Seite 124 und ABBILDUNG 5.4 auf Seite 125. 1. Den Befeuchter mit sterilem, destilliertem Wasser bis zu der vom Hersteller angegebenen Marke befüllen. Wenden Sie sich an Invacare für Empfehlungen. WARNUNG Befeuchter NICHT überfüllen. Den Befeuchterdeckel wieder aufsetzen und fest zuschrauben. NICHT die Sauerstoffeinlass- und Sauerstoffauslassverbindungen vertauschen. Das Wasser aus der Befeuchterflasche wird durch die Kanüle zurück zum Patienten strömen. - Seite 23 ENTSORGUNG 3. Die Filterzugangstür, die sich an der Seite des Konzentrators befindet, entfernen. Einen Schraubendreher in die Plattenrille am oberen Rand der Filterzugangstür stecken und die Filterzugangstür behutsam aufstemmen (siehe Detail „A“ in ABBILDUNG 5.3). 4. Der Befeuchteradapter befindet sich neben dem Einlassfilter. Adapter nach oben ziehen und entfernen (siehe Detail „B” in ABBILDUNG 5.3). 5. Am Befeuchter anbringen, indem die Flügelmutter an der Befeuchterflasche gegen den Uhrzeigersinn gedreht wird, bis der Adapter fest sitzt (siehe Detail „C” in ABBILDUNG 5.3). DETAIL „A” Fugenöffnung (Schraubendreher hier einsetzen) Filterzugangstür DETAIL „B” Befeuchteradapter DETAIL „C” Filterzu- gangstür Befeuchteradapter ABBILDUNG 5.3 Anbringen des Befeuchteradapters 6. Den Sauerstoffschlauch zwischen Befeuchterflasche und Sauerstoffausgang des Konzentrators anbringen. Platinum ™ Part No 1141491...
-
Seite 24: Netzschalter
Befeuchterauslass ABBILDUNG 5.4 Anbringen des Sauerstoffschlauchs WARNUNG Zur Erreichung der optimalen Leistung empfiehlt Invacare, dass der Konzentrator eingeschaltet und mindestens 30 Minuten durchlaufend in Betrieb sein sollte. Wenn das Gerät kontinuierlich kürzer in Betrieb ist, könnte das die Lebensdauer einschränken. -
Seite 25: Flussrate
ENTSORGUNG Flussrate HINWEIS: Dieses Verfahren wird in ABBILDUNG 5.6 dargestellt 1. Den Knopf für die Flussrate bis zu der vom Arzt oder Therapeuten verschriebenen Einstellung drehen. WARNUNG Die Einstellung „l/min“ auf dem Flussmesser NUR DANN ändern, wenn vom Arzt oder Therapeuten eine Veränderung verordnet wurde. HINWEIS: Zunächst die Linie der vorgeschriebenen Flussrate auf dem Flussmesser ermitteln. Danach den Knopf für die Flussrate drehen, bis sich die Kugel auf Höhe der entsprechenden Linie befindet. Die Kugel nun auf der verschriebenen Linie (l/min) zentrieren. 2. Wenn die Flussrate auf dem Flussmesser jemals für mehr als eine Minute unter 0,5 l/min fällt, wird der NIEDRIG‐FLUSS‐Alarm ausgelöst. Dabei erklingt der akustische Alarm in schneller Folge. Leitungen und Zubehör auf blockierte oder geknickte Schläuche oder eine defekte Befeuchterflasche prüfen. Nachdem der Nennfluss (über 0,5 l/min) wiederhergestellt ist, verstummt der akustische NIEDRIG‐FLUSS‐Alarm. HINWEIS: Die Verwendung einiger Zubehörteile, wie beispielsweise des pädiatrischen Zusatz‐Flussmessers und des ... -
Seite 26: Senso
ENTSORGUNG SensO Sauerstoffreinheitsanzeigen -Sensor LX-Modell) Mit dieser Funktion wird die Reinheit des durch den Sauerstoffkonzentrator erzeugten Sauerstoffs überwacht. Wenn die Reinheit unter die vom Hersteller eingestellten Werte fällt, leuchten die Anzeigen auf dem Bedienfeld entsprechend auf. Inbetriebnahme des Konzentrators HINWEIS: Der Konzentrator kann in der Anlaufzeit (ungefähr 30 min.) ‐Reinheit ihren Maximalwert erreicht. benutzt werden, während die O Wenn das Gerät eingeschaltet wird, leuchtet die GRÜNE höher als 85 %) auf. Anzeige (SYSTEM IN ORDNUNG/O Nach 5 Minuten arbeitet der Sauerstoffsensor normal und steuert die Anzeigeleuchten in Abhängigkeit von den Sauerstoffkonzentrationswerten. Erklärung der Sauerstoffreinheitsanzeigen HINWEIS: Dieses Verfahren wird in ABBILDUNG 5.7 dargestellt. SAUERSTOFFREINHEIT Autom. Abschaltung Reserve benutzen Händler anrufen! Unter Normalwert GELB Normal GRÜN ABBILDUNG 5.7 SensO Sauerstoffreinheitsanzeigen -Sensor LX-Modell) GRÜNE Leuchte (O... -
Seite 27: Alarmsystem Bei Stromausfall
ENTSORGUNG ROTE Leuchte ( ) – Komplette Abschaltung des Geräts. SOFORT auf Sauerstoffreserveversorgung umschalten. UNVERZÜGLICH den Händler anrufen. GRÜNE Leuchte – mit blinkender GELBER Leuchte – SOFORT den Händler anrufen. Funktionsstörung des Sauerstoffsensors. Der Konzentrator kann weiterhin benutzt werden. Anzeigen (LX-Modell) HINWEIS: Dieses Verfahren wird in ABBILDUNG 5.8 dargestellt. Erklärung der Anzeigeleuchten der LX-Modelle ROTE Leuchte ( ) – Komplette Abschaltung des Geräts. SOFORT auf Sauerstoffreserveversorgung umschalten. UNVERZÜGLICH den Händler anrufen. GRÜNE Leuchte (I/O) – Ein/Aus. System in Ordnung. Autom. Abschaltung Reserve benutzen Händler anrufen! Normal GRÜN ABBILDUNG 5.8 Anzeigen (LX-Modell) Alarmsystem bei Stromausfall Das Alarmsystem hat keine Batterie und benötigt daher keine Wartung. Das Alarmsystem wird von einem Kondensator angetrieben, der dauernd aufgeladen wird und im Falle eines Stromausfalls den Alarm auslöst. Betriebsstundenzähler (Stundenzähler) Der Stundenzähler zeigt die gesamte Betriebsstundenzahl an, ... -
Seite 28: Abschnitt 6-Wartung
ENTSORGUNG ABSCHNITT 6—WARTUNG HINWEIS: Die Invacare‐Konzentratoren wurden speziell so entwickelt, um vorbeugende Routinewartung zu vermindern. In einer Umgebung mit viel Staub und Ruß können Wartungsarbeiten u. U. öfter erforderlich sein. Der Konzentrator sollte nur von autorisierten oder speziell geschulten Mitarbeitern gewartet werden. Vor dem Beginn von vorbeugenden Wartungsarbeiten sollte der Invacare‐Konzentrator vom Netzstrom getrennt werden. HINWEIS: Die vorbeugende Wartung MUSS mindestens den Wartungsrichtlinien entsprechend durchgeführt werden. Siehe VORBEUGENDE WARTUNG FÜR DEN PLATINUM‐SAUERSTOFFKONZENTRATOR VON INVACARE auf Seite 131. Routinewartung HINWEIS: Die folgenden Routinewartungsarbeiten sollten öfter durchgeführt werden. Halten Sie sich an die empfohlenen Intervalle in jedem Abschnitt und an die Wartungsaufzeichnungen. Reinigung der Gehäusefilter HINWEIS: Dieses Verfahren wird in ABBILDUNG 6.1 auf Seite 130 dargestellt. VORSICHT Den Konzentrator NICHT ohne eingesetzte Filter betreiben. HINWEIS: Es gibt zwei Gehäusefilter. Pro Gehäuseseite jeweils ein Filter. 1. Jeden Filter herausnehmen und je nach Umgebungsbedingungen mindestens einmal wöchentlich reinigen. - Seite 29 ENTSORGUNG HINWEIS: Umgebungsbedingungen, die eine häufigere Reinigung der Filter erforderlich machen können, umfassen u. a.: hohes Staubaufkommen, Rauchen, Luftverschmutzung etc. 2. Die Gehäusefilter mit einem Staubsauger reinigen oder mit warmem Seifenwasser waschen und gründlich ausspülen. 3. Die Filter ganz trocknen lassen, bevor sie wieder eingesetzt werden. Gehäusefilter (an beiden Seiten des Konzentrators angebracht) ABBILDUNG 6.1 Reinigung der Gehäusefilter Gehäuse WARNUNG Den Konzentrator vor der Reinigung aus der Steckdose ausstecken. Um einen Stromschlag zu vermeiden, das Gehäuse NICHT entfernen.
- Seite 30 2. Den Befeuchter mit Seifenwasser waschen und mit einer Lösung aus 10 Teilen Wasser und 1 Teil Essig ausspülen. 3. Gründlich mit heißem Wasser ausspülen und wieder mit destilliertem Wasser bis zu der am Befeuchter angegebenen Marke befüllen. WARNUNG Befeuchterflasche NICHT überfüllen. VORBEUGENDE WARTUNG FÜR DEN PLATINUM-SAUERSTOFFKONZENTRATOR VON INVACARE Modell‐Nr. IRC____________________________ Serien‐Nr.________________________________ Bei jeder Inspektion Datum der Wartung notieren Betriebsstunden protokollieren Gehäusefilter reinigen Verschriebene Flussrate (l/min) prüfen Jährlich, während der vorbeugenden Wartung oder zwischen Patienten Gehäusefilter reinigen/ersetzen...
- Seite 31 Sauerstoffkonzentration prüfen * HINWEIS: Siehe Abschnitt „Vorbeugende Wartung” im Service‐Handbuch. ** HINWEIS: Modell LX wird in Europa niccht mehr veswendet. WARNUNG Die Produkte von Invacare werden speziell für den Gebrauch mit Invacare-Zubehör entwickelt und hergestellt. Von anderen Herstellern entworfenes Zubehör wurde von Invacare nicht getestet und wird daher nicht für die Verwendung mit Produkten von Invacare empfohlen.
-
Seite 32: Abschnitt 7-Anleitung Zur Fehlersuche
ENTSORGUNG ABSCHNITT 7—ANLEITUNG ZUR FEHLERSUCHE SYMPTOM: MÖGLICHE LÖSUNG: URSACHE: Alarm: Netzausfall: Kurze Pieptöne, 1. Netzkabel NICHT in 1. Kabel in die Steckdose lange Pause Steckdose eingesteckt. stecken. Konzentrator 2. Kein Strom an der 2. Die Sicherungen im Haus funktioniert nicht, Steckdose. - Seite 33 ENTSORGUNG SYMPTOM: MÖGLICHE LÖSUNG: URSACHE: GELBE oder ROTE 1. Geringe 1. Die Filter reinigen oder Anzeige leuchtet. Sauerstoffreinheit. auswechseln. 2. Knick bzw. 2. Auf Knicke oder Blockierung in Schlauch, Blockierungen untersuchen. Kanüle oder Befeuchter. Das entsprechende Teil Alarm: korrigieren, reinigen oder Dauerton ersetzen.
-
Seite 34: Eingeschränkte Garantie
Sekunden lang AUSSCHALTEN und dann wieder EINSCHALTEN. 1b. Flussmesser auf 0,5 1b. Flussmesser auf die l/min oder weniger vorgeschriebene Flussrate eingestellt. zurücksetzen. Flussraten unter 1 l/min sind nicht empfehlenswert. EINGESCHRÄNKTE GARANTIE Deutschland & Eastern Europe: Invacare Aquatec, Alemannenstraße 10, D‐88316 Isny Tel: (49) (0)75 62 7 00 0, Fax: (49) (0)75 62 7 00 66 info@invacare‐aquatec.de Part No 1141491 Platinum ™...
