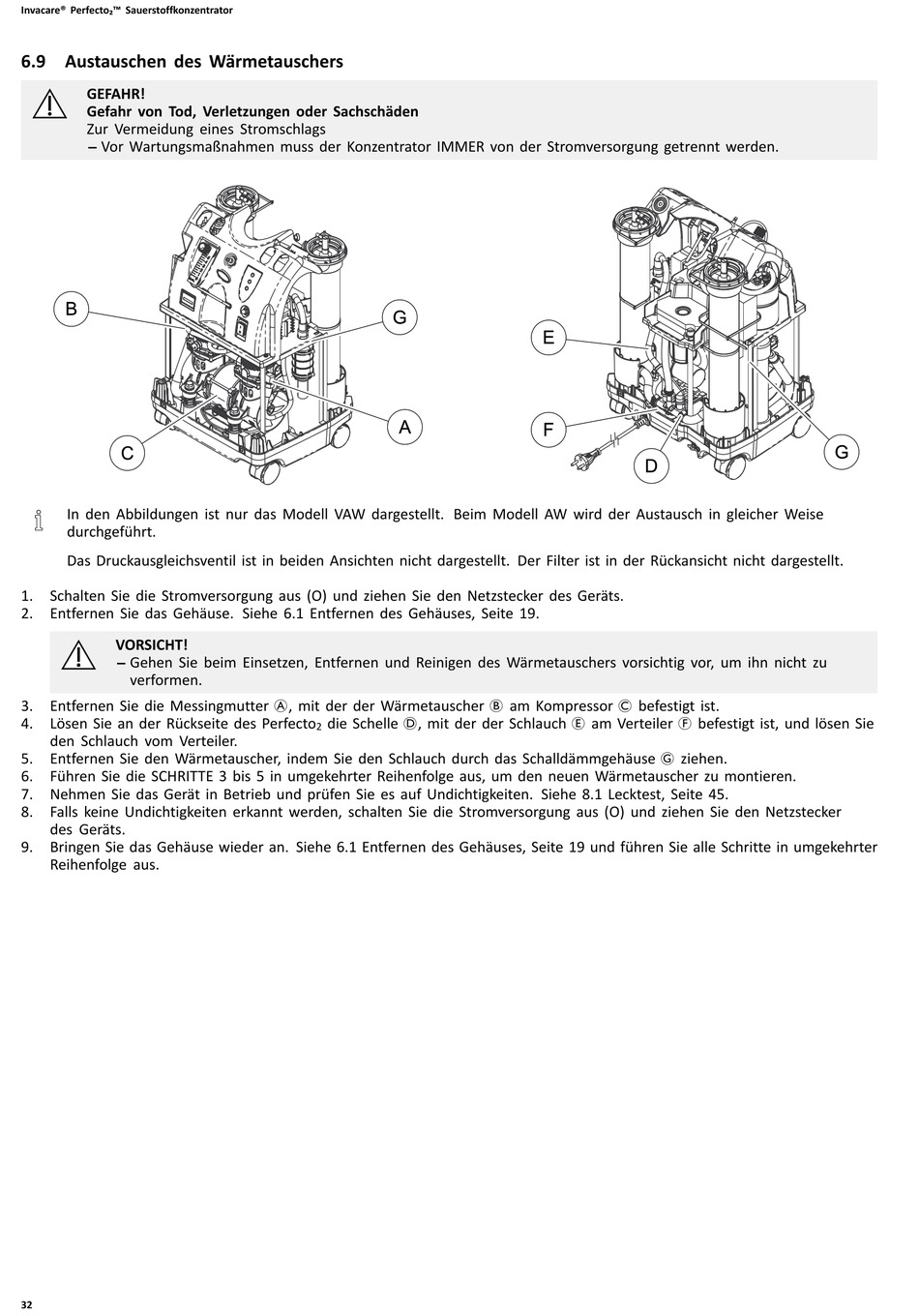

6.9 Austauschen des Wärmetauschers
GEFAHR!
Gefahr von Tod, Verletzungen oder Sachschäden
Zur Vermeidung eines Stromschlags
– Vor Wartungsmaßnahmen muss der Konzentrator IMMER von der Stromversorgung getrennt werden.
In den Abbildungen ist nur das Modell VAW dargestellt. Beim Modell AW wird der Austausch in gleicher Weise
durchgeführt.
Das Druckausgleichsventil ist in beiden Ansichten nicht dargestellt. Der Filter ist in der Rückansicht nicht dargestellt.
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
VORSICHT!
– Gehen Sie beim Einsetzen, Entfernen und Reinigen des Wärmetauschers vorsichtig vor, um ihn nicht zu
verformen.
3. Entfernen Sie die Messingmutter A, mit der der Wärmetauscher B am Kompressor C befestigt ist.
4. Lösen Sie an der Rückseite des Perfecto
den Schlauch vom Verteiler.
5. Entfernen Sie den Wärmetauscher, indem Sie den Schlauch durch das Schalldämmgehäuse G ziehen.
6. Führen Sie die SCHRITTE 3 bis 5 in umgekehrter Reihenfolge aus, um den neuen Wärmetauscher zu montieren.
7. Nehmen Sie das Gerät in Betrieb und prüfen Sie es auf Undichtigkeiten. Siehe 8.1 Lecktest, Seite 45.
8. Falls keine Undichtigkeiten erkannt werden, schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker
des Geräts.
9. Bringen Sie das Gehäuse wieder an. Siehe 6.1 Entfernen des Gehäuses, Seite 19 und führen Sie alle Schritte in umgekehrter
Reihenfolge aus.
