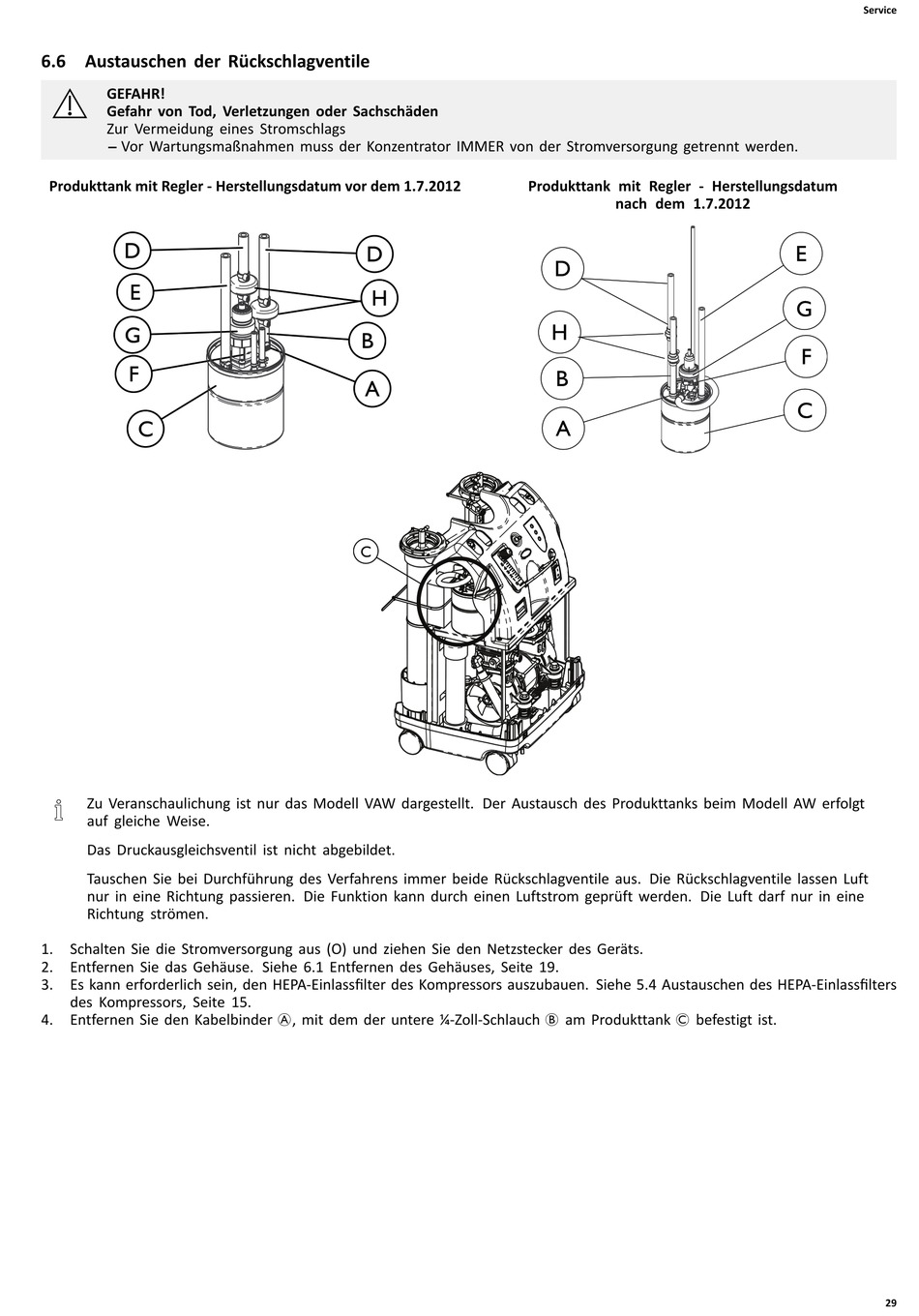

6.6 Austauschen der Rückschlagventile
GEFAHR!
Gefahr von Tod, Verletzungen oder Sachschäden
Zur Vermeidung eines Stromschlags
– Vor Wartungsmaßnahmen muss der Konzentrator IMMER von der Stromversorgung getrennt werden.
Produkttank mit Regler - Herstellungsdatum vor dem 1.7.2012
Zu Veranschaulichung ist nur das Modell VAW dargestellt. Der Austausch des Produkttanks beim Modell AW erfolgt
auf gleiche Weise.
Das Druckausgleichsventil ist nicht abgebildet.
Tauschen Sie bei Durchführung des Verfahrens immer beide Rückschlagventile aus. Die Rückschlagventile lassen Luft
nur in eine Richtung passieren. Die Funktion kann durch einen Luftstrom geprüft werden. Die Luft darf nur in eine
Richtung strömen.
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
3. Es kann erforderlich sein, den HEPA-Einlassfilter des Kompressors auszubauen. Siehe 5.4 Austauschen des HEPA-Einlassfilters
des Kompressors, Seite 15.
4. Entfernen Sie den Kabelbinder A, mit dem der untere ¼-Zoll-Schlauch B am Produkttank C befestigt ist.
Produkttank mit Regler - Herstellungsdatum
nach dem 1.7.2012
D
H
B
A
Service
E
G
F
C
