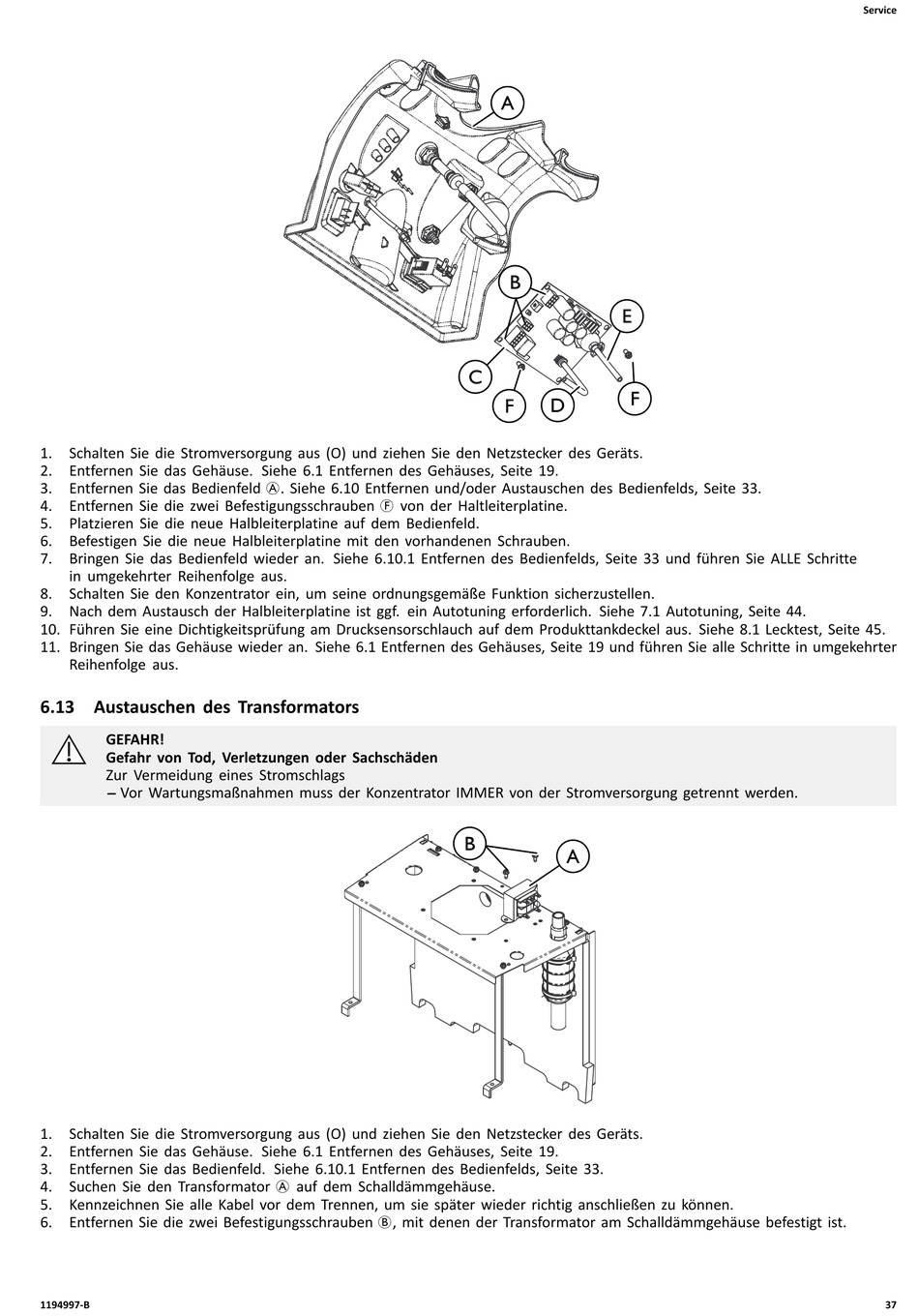

1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
3. Entfernen Sie das Bedienfeld A. Siehe 6.10 Entfernen und/oder Austauschen des Bedienfelds, Seite 33.
4. Entfernen Sie die zwei Befestigungsschrauben F von der Haltleiterplatine.
5. Platzieren Sie die neue Halbleiterplatine auf dem Bedienfeld.
6. Befestigen Sie die neue Halbleiterplatine mit den vorhandenen Schrauben.
7. Bringen Sie das Bedienfeld wieder an. Siehe 6.10.1 Entfernen des Bedienfelds, Seite 33 und führen Sie ALLE Schritte
in umgekehrter Reihenfolge aus.
8. Schalten Sie den Konzentrator ein, um seine ordnungsgemäße Funktion sicherzustellen.
9. Nach dem Austausch der Halbleiterplatine ist ggf. ein Autotuning erforderlich. Siehe 7.1 Autotuning, Seite 44.
10. Führen Sie eine Dichtigkeitsprüfung am Drucksensorschlauch auf dem Produkttankdeckel aus. Siehe 8.1 Lecktest, Seite 45.
11. Bringen Sie das Gehäuse wieder an. Siehe 6.1 Entfernen des Gehäuses, Seite 19 und führen Sie alle Schritte in umgekehrter
Reihenfolge aus.

6.13 Austauschen des Transformators

GEFAHR!
Gefahr von Tod, Verletzungen oder Sachschäden
Zur Vermeidung eines Stromschlags
– Vor Wartungsmaßnahmen muss der Konzentrator IMMER von der Stromversorgung getrennt werden.
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
3. Entfernen Sie das Bedienfeld. Siehe 6.10.1 Entfernen des Bedienfelds, Seite 33.
4. Suchen Sie den Transformator A auf dem Schalldämmgehäuse.
5. Kennzeichnen Sie alle Kabel vor dem Trennen, um sie später wieder richtig anschließen zu können.
6. Entfernen Sie die zwei Befestigungsschrauben B, mit denen der Transformator am Schalldämmgehäuse befestigt ist.
