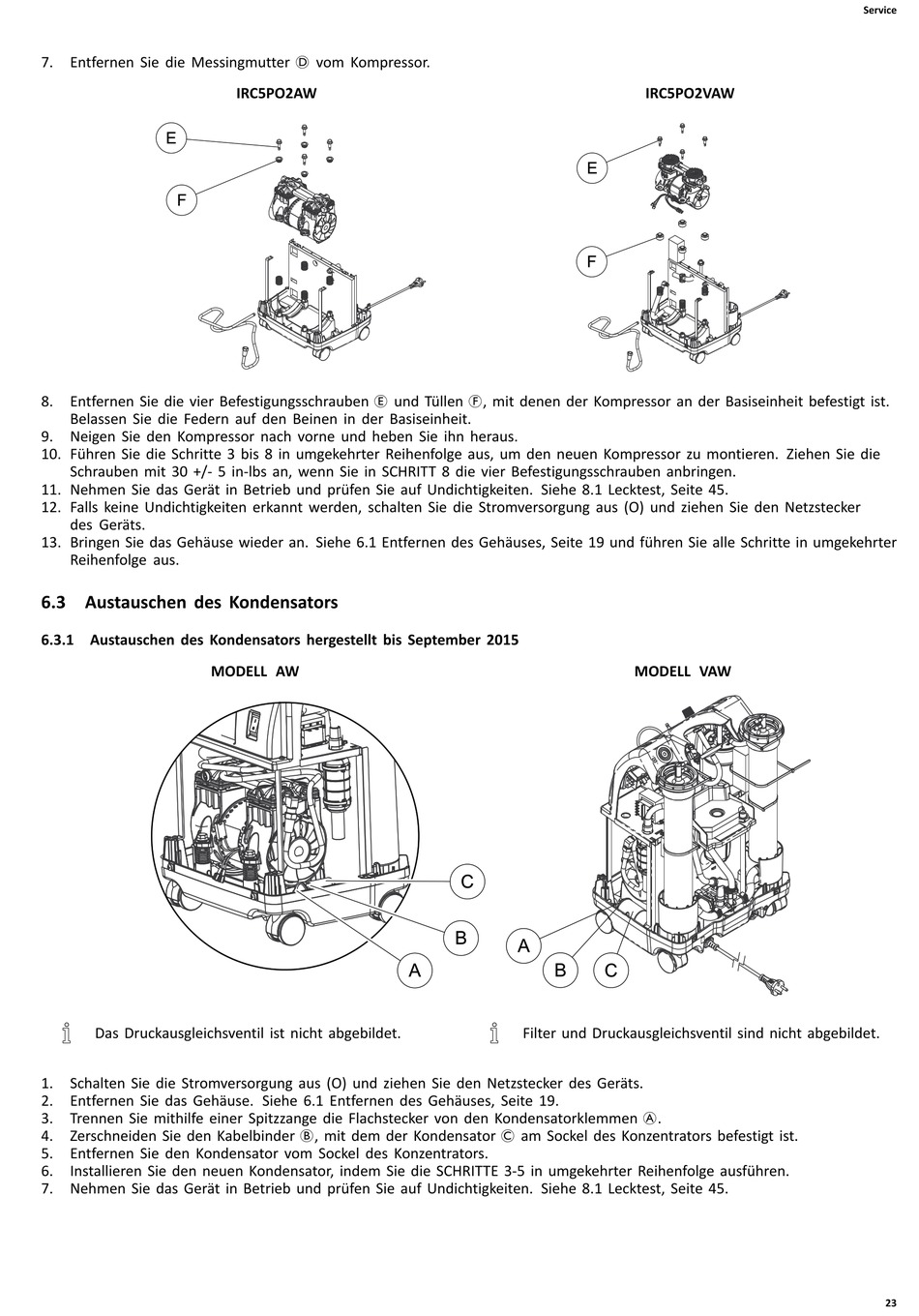

7. Entfernen Sie die Messingmutter D vom Kompressor.
8. Entfernen Sie die vier Befestigungsschrauben E und Tüllen F, mit denen der Kompressor an der Basiseinheit befestigt ist.
Belassen Sie die Federn auf den Beinen in der Basiseinheit.
9. Neigen Sie den Kompressor nach vorne und heben Sie ihn heraus.
10. Führen Sie die Schritte 3 bis 8 in umgekehrter Reihenfolge aus, um den neuen Kompressor zu montieren. Ziehen Sie die
Schrauben mit 30 +/- 5 in-lbs an, wenn Sie in SCHRITT 8 die vier Befestigungsschrauben anbringen.
11. Nehmen Sie das Gerät in Betrieb und prüfen Sie auf Undichtigkeiten. Siehe 8.1 Lecktest, Seite 45.
12. Falls keine Undichtigkeiten erkannt werden, schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker
des Geräts.
13. Bringen Sie das Gehäuse wieder an. Siehe 6.1 Entfernen des Gehäuses, Seite 19 und führen Sie alle Schritte in umgekehrter
Reihenfolge aus.

6.3 Austauschen des Kondensators

6.3.1 Austauschen des Kondensators hergestellt bis September 2015

MODELL AW
Das Druckausgleichsventil ist nicht abgebildet.
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
3. Trennen Sie mithilfe einer Spitzzange die Flachstecker von den Kondensatorklemmen A.
4. Zerschneiden Sie den Kabelbinder B, mit dem der Kondensator C am Sockel des Konzentrators befestigt ist.
5. Entfernen Sie den Kondensator vom Sockel des Konzentrators.
6. Installieren Sie den neuen Kondensator, indem Sie die SCHRITTE 3-5 in umgekehrter Reihenfolge ausführen.
7. Nehmen Sie das Gerät in Betrieb und prüfen Sie auf Undichtigkeiten. Siehe 8.1 Lecktest, Seite 45.
IRC5PO2AW IRC5PO2VAW
MODELL VAW
Filter und Druckausgleichsventil sind nicht abgebildet.
