Invacare® Perfecto₂™ Sauerstoffkonzentrator

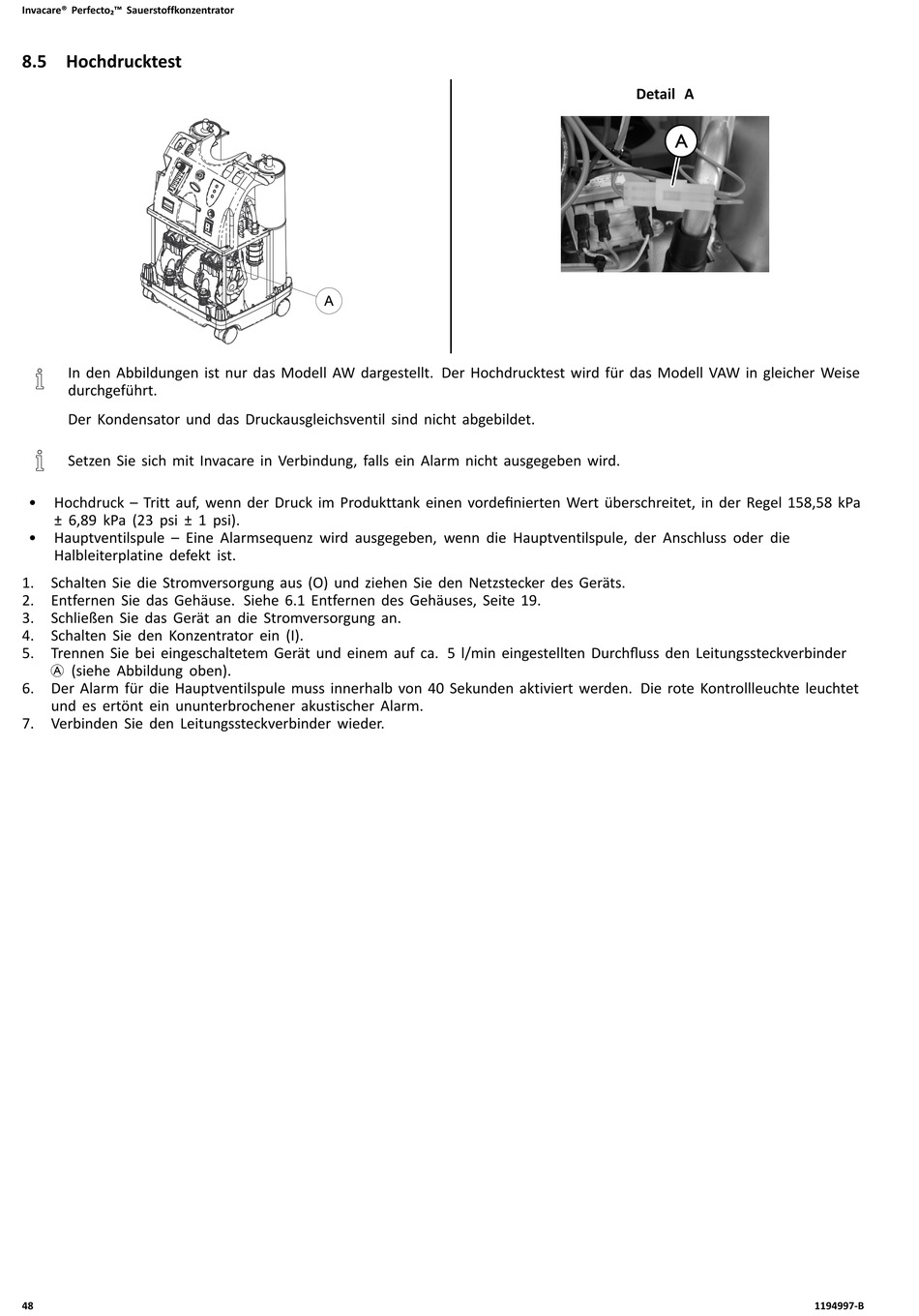

8.5 Hochdrucktest

In den Abbildungen ist nur das Modell AW dargestellt. Der Hochdrucktest wird für das Modell VAW in gleicher Weise
durchgeführt.
Der Kondensator und das Druckausgleichsventil sind nicht abgebildet.
Setzen Sie sich mit Invacare in Verbindung, falls ein Alarm nicht ausgegeben wird.
• Hochdruck – Tritt auf, wenn der Druck im Produkttank einen vordefinierten Wert überschreitet, in der Regel 158,58 kPa
± 6,89 kPa (23 psi ± 1 psi).
• Hauptventilspule – Eine Alarmsequenz wird ausgegeben, wenn die Hauptventilspule, der Anschluss oder die
Halbleiterplatine defekt ist.
1. Schalten Sie die Stromversorgung aus (O) und ziehen Sie den Netzstecker des Geräts.
2. Entfernen Sie das Gehäuse. Siehe 6.1 Entfernen des Gehäuses, Seite 19.
3. Schließen Sie das Gerät an die Stromversorgung an.
4. Schalten Sie den Konzentrator ein (I).
5. Trennen Sie bei eingeschaltetem Gerät und einem auf ca. 5 l/min eingestellten Durchfluss den Leitungssteckverbinder
A (siehe Abbildung oben).
6. Der Alarm für die Hauptventilspule muss innerhalb von 40 Sekunden aktiviert werden. Die rote Kontrollleuchte leuchtet
und es ertönt ein ununterbrochener akustischer Alarm.
7. Verbinden Sie den Leitungssteckverbinder wieder.
48
Detail A
1194997-B
