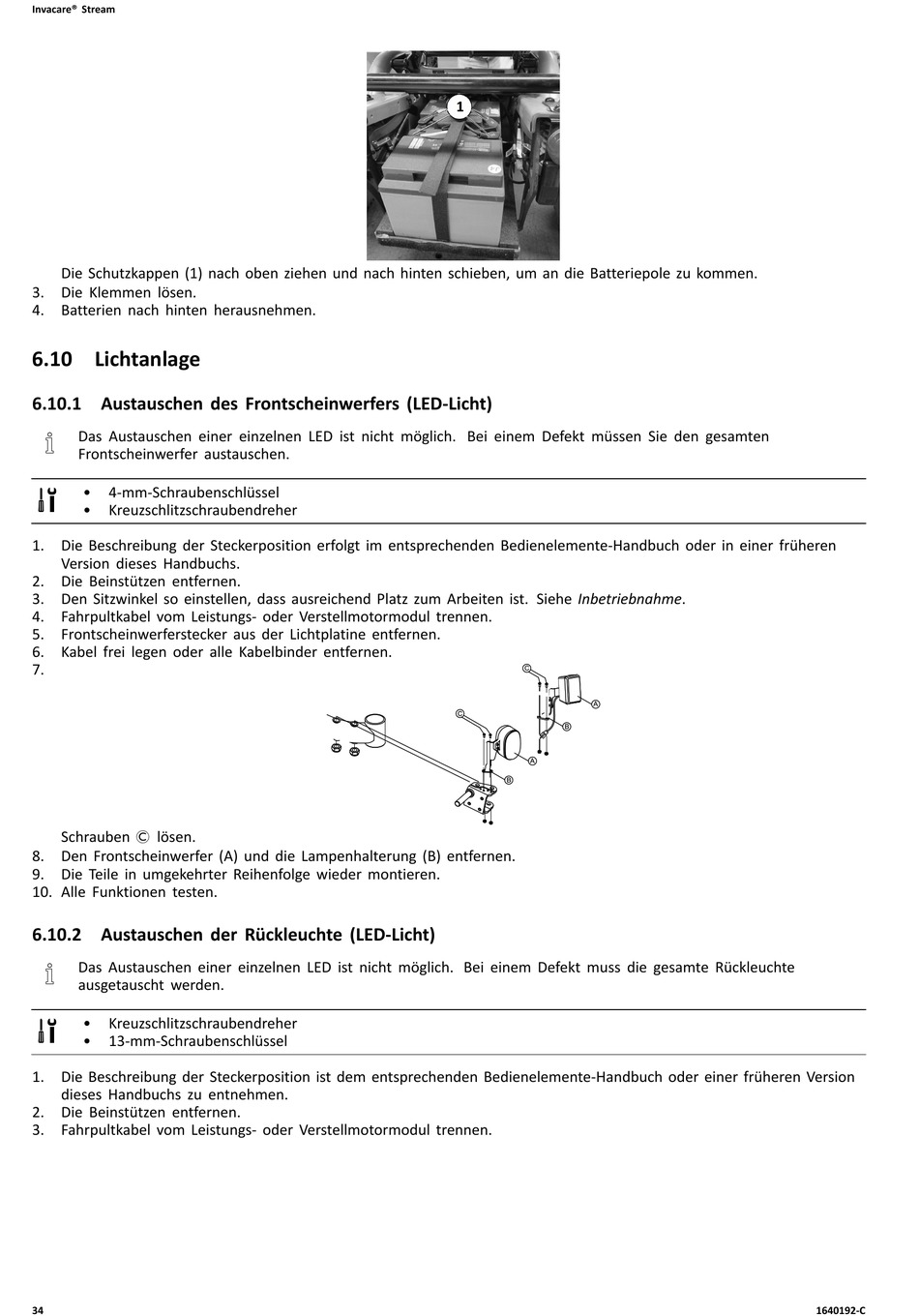

Invacare® Stream
Die Schutzkappen (1) nach oben ziehen und nach hinten schieben, um an die Batteriepole zu kommen.
3. Die Klemmen lösen.
4. Batterien nach hinten herausnehmen.

6.10 Lichtanlage

6.10.1 Austauschen des Frontscheinwerfers (LED-Licht)

Das Austauschen einer einzelnen LED ist nicht möglich. Bei einem Defekt müssen Sie den gesamten
Frontscheinwerfer austauschen.
• 4-mm-Schraubenschlüssel
• Kreuzschlitzschraubendreher
1. Die Beschreibung der Steckerposition erfolgt im entsprechenden Bedienelemente-Handbuch oder in einer früheren
Version dieses Handbuchs.
2. Die Beinstützen entfernen.
3. Den Sitzwinkel so einstellen, dass ausreichend Platz zum Arbeiten ist. Siehe Inbetriebnahme.
4. Fahrpultkabel vom Leistungs- oder Verstellmotormodul trennen.
5. Frontscheinwerferstecker aus der Lichtplatine entfernen.
6. Kabel frei legen oder alle Kabelbinder entfernen.
7.
Schrauben C lösen.
8. Den Frontscheinwerfer (A) und die Lampenhalterung (B) entfernen.
9. Die Teile in umgekehrter Reihenfolge wieder montieren.
10. Alle Funktionen testen.
6.10.2 Austauschen der Rückleuchte (LED-Licht)
Das Austauschen einer einzelnen LED ist nicht möglich. Bei einem Defekt muss die gesamte Rückleuchte
ausgetauscht werden.
• Kreuzschlitzschraubendreher
• 13-mm-Schraubenschlüssel
1. Die Beschreibung der Steckerposition ist dem entsprechenden Bedienelemente-Handbuch oder einer früheren Version
dieses Handbuchs zu entnehmen.
2. Die Beinstützen entfernen.
3. Fahrpultkabel vom Leistungs- oder Verstellmotormodul trennen.
34 1640192-C
