Warnung!
Funktionssicherheit der Berstscheibe eingeschränkt.
Personengefährdung durch austretende Messstoffe.
‣
Berstscheibe nicht entfernen.
‣
Beim Einsatz einer Berstscheibe: Keinen Heizmantel verwenden.
‣
Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behin-
dert wird.
‣
Vorkehrungen treffen, um Schaden und Personengefährdung beim Auslösen der Berst-
scheibe auszuschließen.
‣
Angaben auf dem Berstscheibenaufkleber beachten.
4.2
Einbau
4.2.1
Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
Warnung!
Bei Geräten mit der Zulassung EEx d/de bzw. NEC/CEC Cl. I Div. 1 ist die Drehmechanik
anders als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen
Dokumentation dargestellt.
1.
Beide Befestigungsschrauben lösen.
2.
Bajonettverschluss bis zum Anschlag drehen.
3.
Messumformergehäuse vorsichtig bis zum Anschlag anheben.
4.
Messumformergehäuse in die gewünschte Lage drehen (max. 2 × 90° in jede Richtung).
5.
Gehäuse wieder aufsetzen und Bajonettverschluss wieder einrasten.
6.
Beide Befestigungsschrauben fest anziehen.
2
1

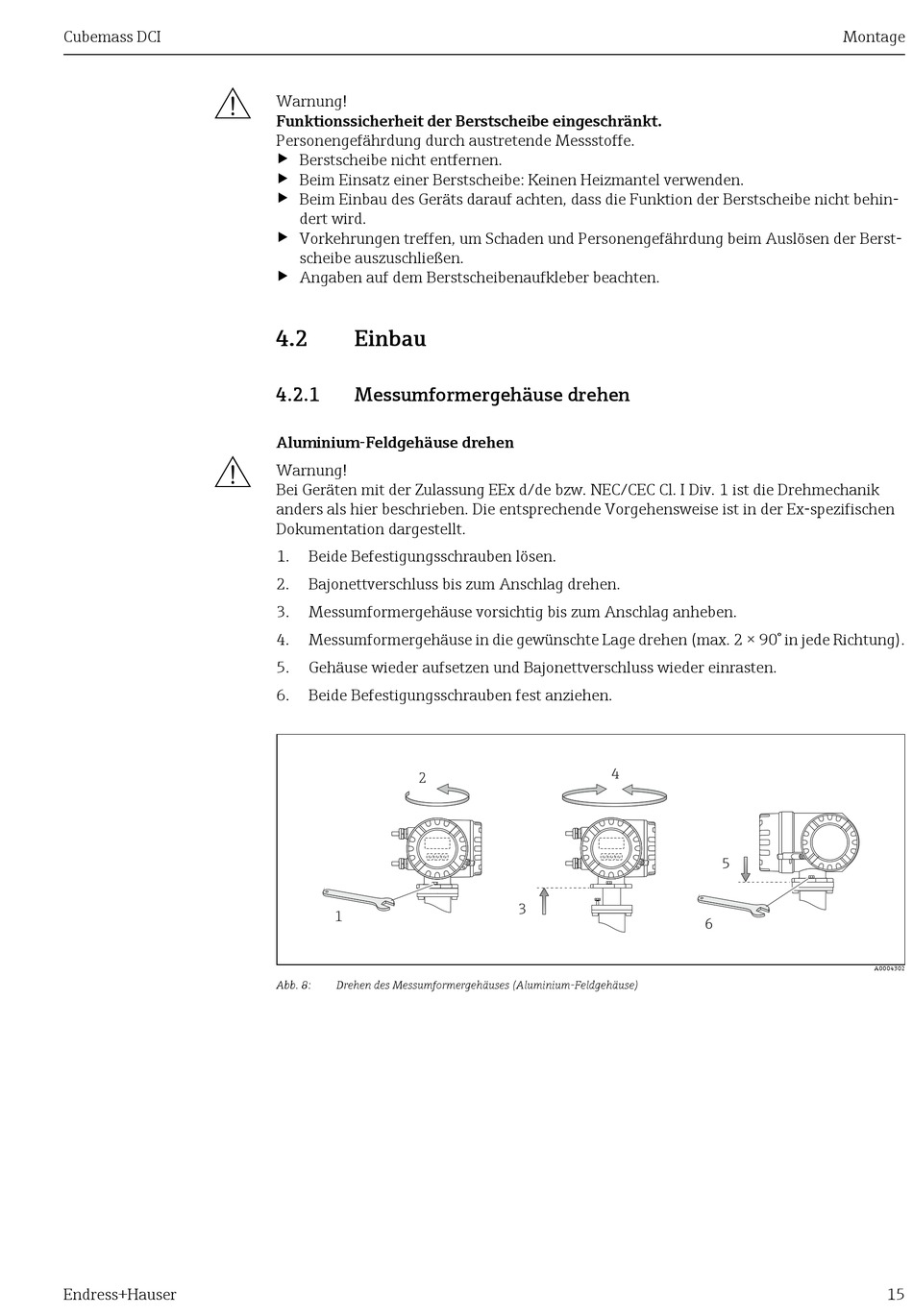

Abb. 8:
Drehen des Messumformergehäuses (Aluminium-Feldgehäuse)
4
3
Montage
5
6
A0004302
