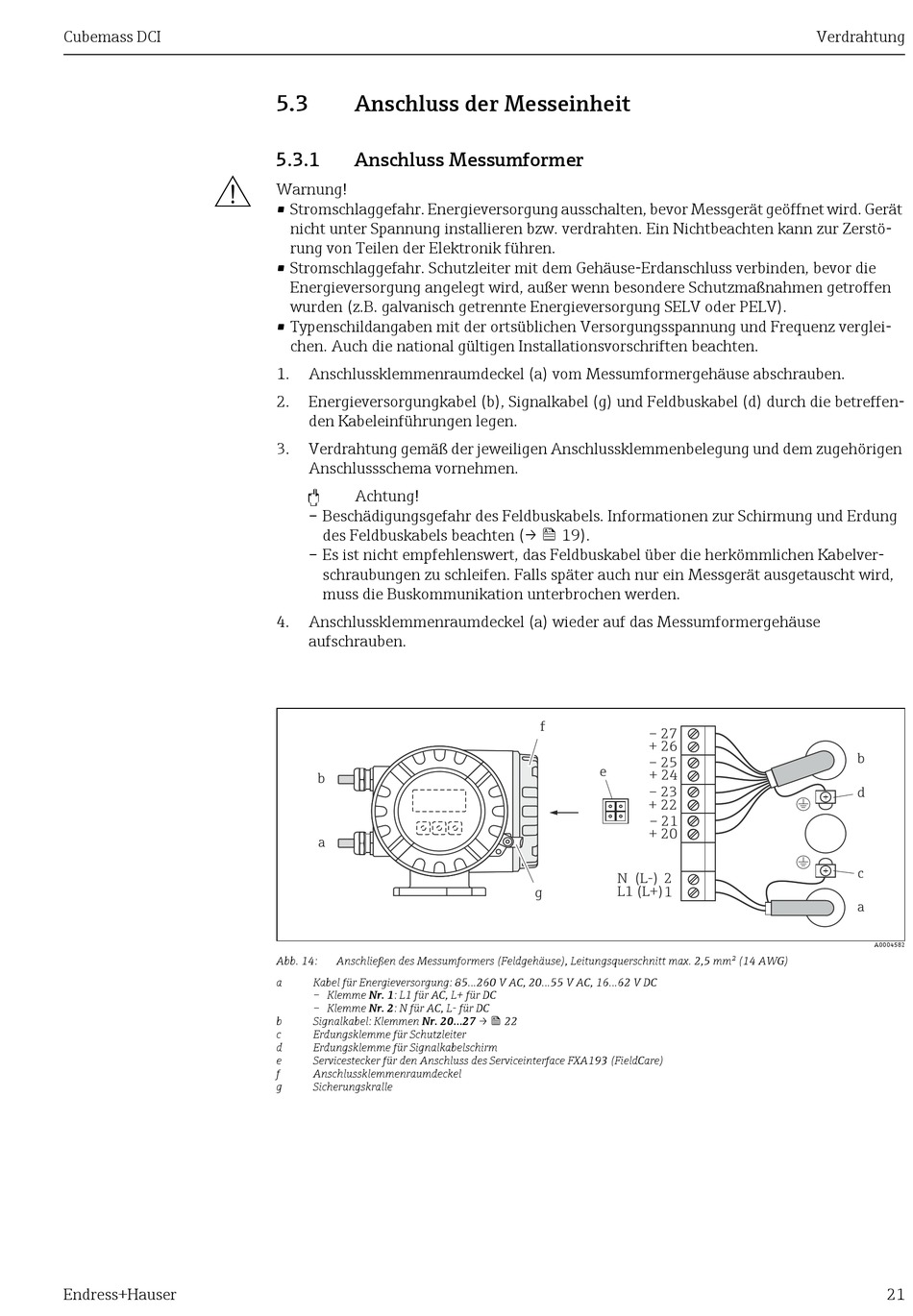

Cubemass DCI
#
Endress+Hauser
5.3
Anschluss der Messeinheit
5.3.1
Anschluss Messumformer
Warnung!
• Stromschlaggefahr. Energieversorgung ausschalten, bevor Messgerät geöffnet wird. Gerät
nicht unter Spannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstö-
rung von Teilen der Elektronik führen.
• Stromschlaggefahr. Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die
Energieversorgung angelegt wird, außer wenn besondere Schutzmaßnahmen getroffen
wurden (z.B. galvanisch getrennte Energieversorgung SELV oder PELV).
• Typenschildangaben mit der ortsüblichen Versorgungsspannung und Frequenz verglei-
chen. Auch die national gültigen Installationsvorschriften beachten.
1.
Anschlussklemmenraumdeckel (a) vom Messumformergehäuse abschrauben.
2.
Energieversorgungkabel (b), Signalkabel (g) und Feldbuskabel (d) durch die betreffen-
den Kabeleinführungen legen.
3.
Verdrahtung gemäß der jeweiligen Anschlussklemmenbelegung und dem zugehörigen
Anschlussschema vornehmen.
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels. Informationen zur Schirmung und Erdung
des Feldbuskabels beachten (→ 19).
– Es ist nicht empfehlenswert, das Feldbuskabel über die herkömmlichen Kabelver-
schraubungen zu schleifen. Falls später auch nur ein Messgerät ausgetauscht wird,
muss die Buskommunikation unterbrochen werden.
4.
Anschlussklemmenraumdeckel (a) wieder auf das Messumformergehäuse
aufschrauben.
b
a
Abb. 14:
Anschließen des Messumformers (Feldgehäuse), Leitungsquerschnitt max. 2,5 mm² (14 AWG)
a
Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
– Klemme Nr. 1: L1 für AC, L+ für DC
– Klemme Nr. 2: N für AC, L- für DC
b
Signalkabel: Klemmen Nr. 20...27 → 22
c
Erdungsklemme für Schutzleiter
d
Erdungsklemme für Signalkabelschirm
e
Servicestecker für den Anschluss des Serviceinterface FXA193 (FieldCare)
f
Anschlussklemmenraumdeckel
g
Sicherungskralle
f
– 27
+ 26
– 25
e
+ 24
– 23
+ 22
– 21
+ 20
N (L-)
2
L1 (L+)
1
g
Verdrahtung
b
d
c
a
A0004582
21
