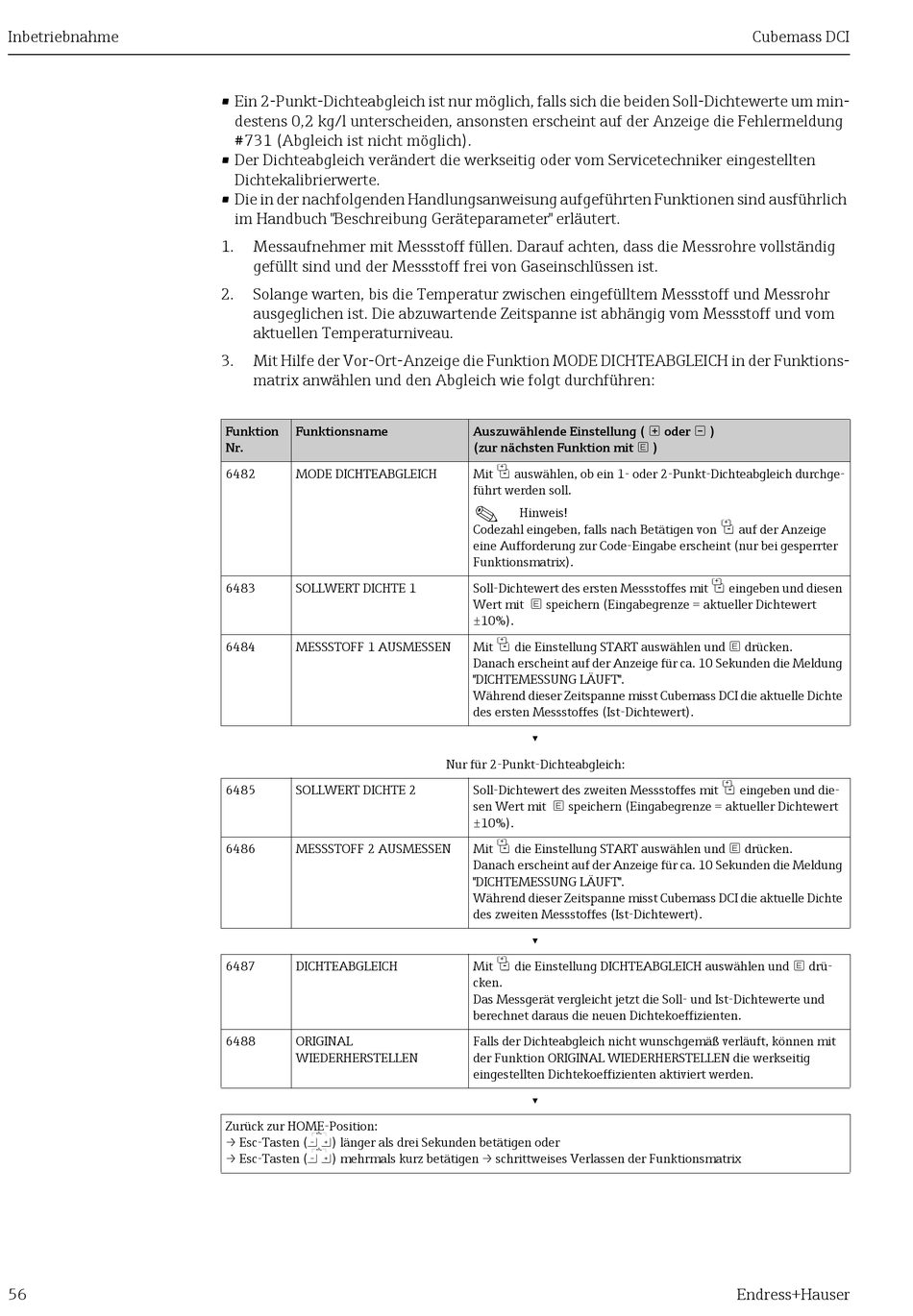

Inbetriebnahme
56
• Ein 2-Punkt-Dichteabgleich ist nur möglich, falls sich die beiden Soll-Dichtewerte um min-
destens 0,2 kg/l unterscheiden, ansonsten erscheint auf der Anzeige die Fehlermeldung
#731 (Abgleich ist nicht möglich).
• Der Dichteabgleich verändert die werkseitig oder vom Servicetechniker eingestellten
Dichtekalibrierwerte.
• Die in der nachfolgenden Handlungsanweisung aufgeführten Funktionen sind ausführlich
im Handbuch "Beschreibung Geräteparameter" erläutert.
1.
Messaufnehmer mit Messstoff füllen. Darauf achten, dass die Messrohre vollständig
gefüllt sind und der Messstoff frei von Gaseinschlüssen ist.
2.
Solange warten, bis die Temperatur zwischen eingefülltem Messstoff und Messrohr
ausgeglichen ist. Die abzuwartende Zeitspanne ist abhängig vom Messstoff und vom
aktuellen Temperaturniveau.
3.
Mit Hilfe der Vor-Ort-Anzeige die Funktion MODE DICHTEABGLEICH in der Funktions-
matrix anwählen und den Abgleich wie folgt durchführen:
Funktion
Funktionsname
Nr.
6482
MODE DICHTEABGLEICH
6483
SOLLWERT DICHTE 1
6484
MESSSTOFF 1 AUSMESSEN
6485
SOLLWERT DICHTE 2
6486
MESSSTOFF 2 AUSMESSEN
6487
DICHTEABGLEICH
6488
ORIGINAL
WIEDERHERSTELLEN
Zurück zur HOME-Position:
X
→ Esc-Tasten (
) länger als drei Sekunden betätigen oder
X
→ Esc-Tasten (
) mehrmals kurz betätigen → schrittweises Verlassen der Funktionsmatrix
Auszuwählende Einstellung ( oder )
(zur nächsten Funktion mit )
P
Mit
auswählen, ob ein 1- oder 2-Punkt-Dichteabgleich durchge-
führt werden soll.
!
Hinweis!
Codezahl eingeben, falls nach Betätigen von
eine Aufforderung zur Code-Eingabe erscheint (nur bei gesperrter
Funktionsmatrix).
Soll-Dichtewert des ersten Messstoffes mit
Wert mit speichern (Eingabegrenze = aktueller Dichtewert
±10%).
P
Mit
die Einstellung START auswählen und drücken.
Danach erscheint auf der Anzeige für ca. 10 Sekunden die Meldung
"DICHTEMESSUNG LÄUFT".
Während dieser Zeitspanne misst Cubemass DCI die aktuelle Dichte
des ersten Messstoffes (Ist-Dichtewert).
▾
Nur für 2-Punkt-Dichteabgleich:
Soll-Dichtewert des zweiten Messstoffes mit
sen Wert mit speichern (Eingabegrenze = aktueller Dichtewert
±10%).
P
Mit
die Einstellung START auswählen und drücken.
Danach erscheint auf der Anzeige für ca. 10 Sekunden die Meldung
"DICHTEMESSUNG LÄUFT".
Während dieser Zeitspanne misst Cubemass DCI die aktuelle Dichte
des zweiten Messstoffes (Ist-Dichtewert).
▾
P
Mit
die Einstellung DICHTEABGLEICH auswählen und drü-
cken.
Das Messgerät vergleicht jetzt die Soll- und Ist-Dichtewerte und
berechnet daraus die neuen Dichtekoeffizienten.
Falls der Dichteabgleich nicht wunschgemäß verläuft, können mit
der Funktion ORIGINAL WIEDERHERSTELLEN die werkseitig
eingestellten Dichtekoeffizienten aktiviert werden.
▾
Cubemass DCI
P
auf der Anzeige
P
eingeben und diesen
P
eingeben und die-
Endress+Hauser
