Cubemass DCI
#
#
Endress+Hauser

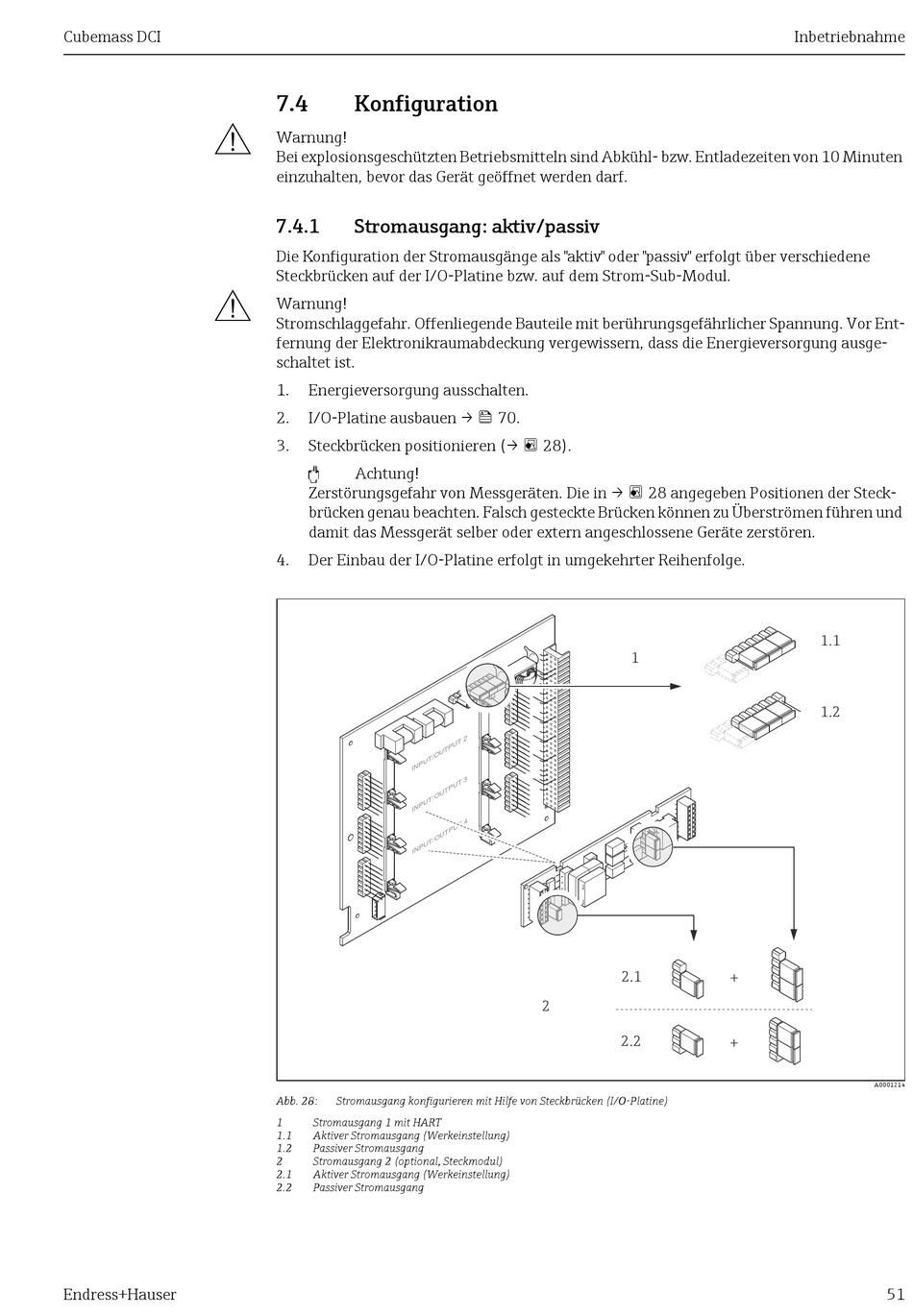

7.4
Konfiguration
Warnung!
Bei explosionsgeschützten Betriebsmitteln sind Abkühl- bzw. Entladezeiten von 10 Minuten
einzuhalten, bevor das Gerät geöffnet werden darf.
7.4.1
Stromausgang: aktiv/passiv
Die Konfiguration der Stromausgänge als "aktiv" oder "passiv" erfolgt über verschiedene
Steckbrücken auf der I/O-Platine bzw. auf dem Strom-Sub-Modul.
Warnung!
Stromschlaggefahr. Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vor Ent-
fernung der Elektronikraumabdeckung vergewissern, dass die Energieversorgung ausge-
schaltet ist.
1.
Energieversorgung ausschalten.
2.
I/O-Platine ausbauen → 70.
3.
Steckbrücken positionieren (→ 28).
"
Achtung!
Zerstörungsgefahr von Messgeräten. Die in → 28 angegeben Positionen der Steck-
brücken genau beachten. Falsch gesteckte Brücken können zu Überströmen führen und
damit das Messgerät selber oder extern angeschlossene Geräte zerstören.
4.
Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
T P
O U
T /
P U
I N
T P
O U
T /
P U
I N
T P
O U
T /
P U
I N
Abb. 28:
Stromausgang konfigurieren mit Hilfe von Steckbrücken (I/O-Platine)
1
Stromausgang 1 mit HART
1.1
Aktiver Stromausgang (Werkeinstellung)
1.2
Passiver Stromausgang
2
Stromausgang 2 (optional, Steckmodul)
2.1
Aktiver Stromausgang (Werkeinstellung)
2.2
Passiver Stromausgang
2
U T
3
U T
4
U T
2.1
2
2.2
Inbetriebnahme
1
+
+
1.1
1.2
A0001214
51
