Technische Daten
Messprinzip
Messeinrichtung
Messgröße
Messbereich
Messdynamik
Eingangssignal
Ausgangssignal
76
11

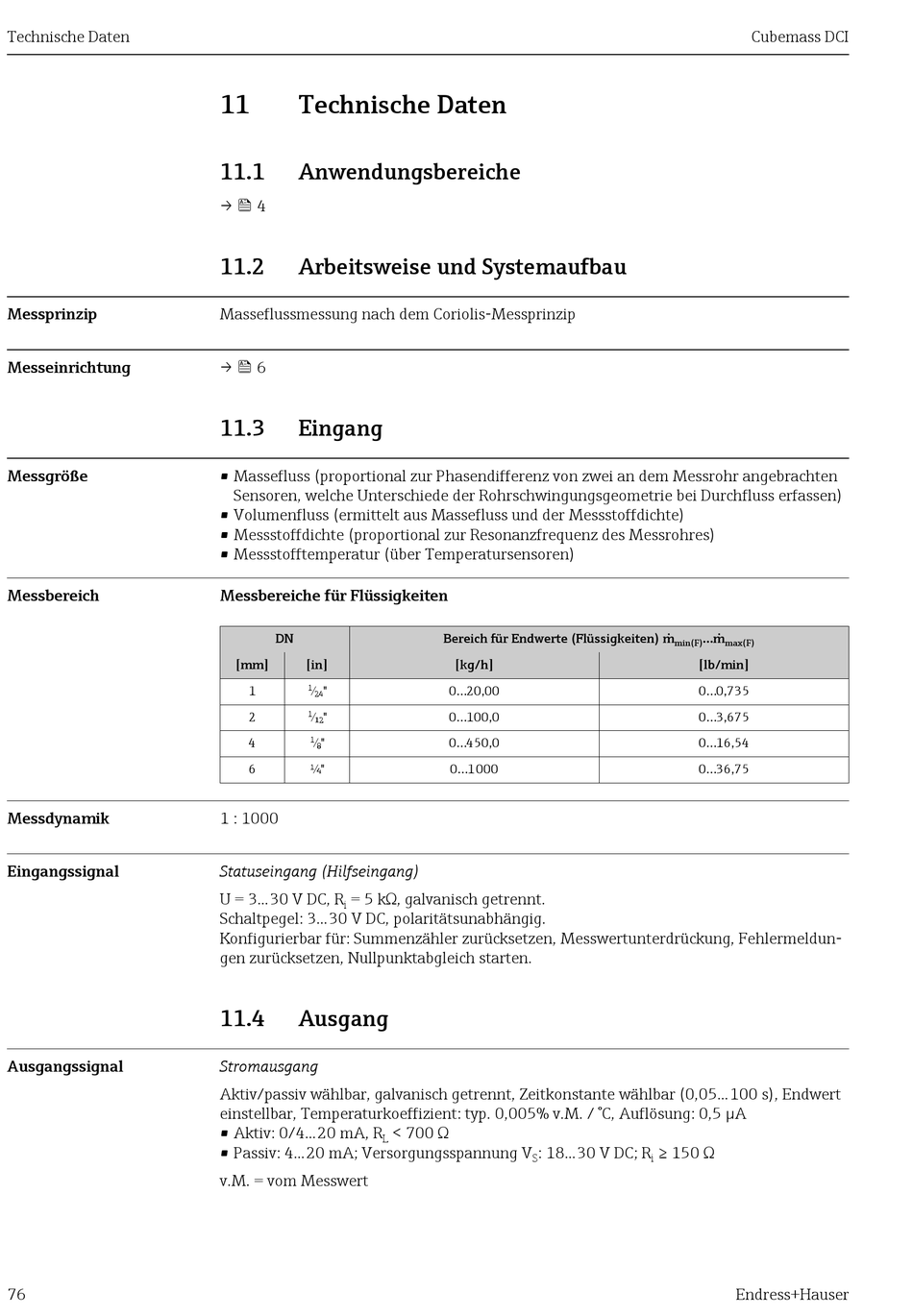

Technische Daten
11.1
Anwendungsbereiche
→ 4
11.2
Arbeitsweise und Systemaufbau
Masseflussmessung nach dem Coriolis-Messprinzip
→ 6
11.3
Eingang
• Massefluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten
Sensoren, welche Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen)
• Volumenfluss (ermittelt aus Massefluss und der Messstoffdichte)
• Messstoffdichte (proportional zur Resonanzfrequenz des Messrohres)
• Messstofftemperatur (über Temperatursensoren)
Messbereiche für Flüssigkeiten
DN
[mm]
[in]
1
¹⁄₂₄"
2
¹⁄₁₂"
4
¹⁄₈"
6
¼"
1 : 1000
Statuseingang (Hilfseingang)
U = 3...30 V DC, R
= 5 kΩ, galvanisch getrennt.
i
Schaltpegel: 3...30 V DC, polaritätsunabhängig.
Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldun-
gen zurücksetzen, Nullpunktabgleich starten.
11.4
Ausgang
Stromausgang
Aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05...100 s), Endwert
einstellbar, Temperaturkoeffizient: typ. 0,005% v.M. / °C, Auflösung: 0,5 μA
• Aktiv: 0/4...20 mA, R
L
• Passiv: 4...20 mA; Versorgungsspannung V
v.M. = vom Messwert
Bereich für Endwerte (Flüssigkeiten)
[kg/h]
0...20,00
0...100,0
0...450,0
0...1000
< 700 Ω
: 18...30 V DC; R
S
Cubemass DCI
...
min(F)
max(F)
[lb/min]
0...0,735
0...3,675
0...16,54
0...36,75
≥ 150 Ω
i
