Störungsbehebung
#
"
70
10.6.1

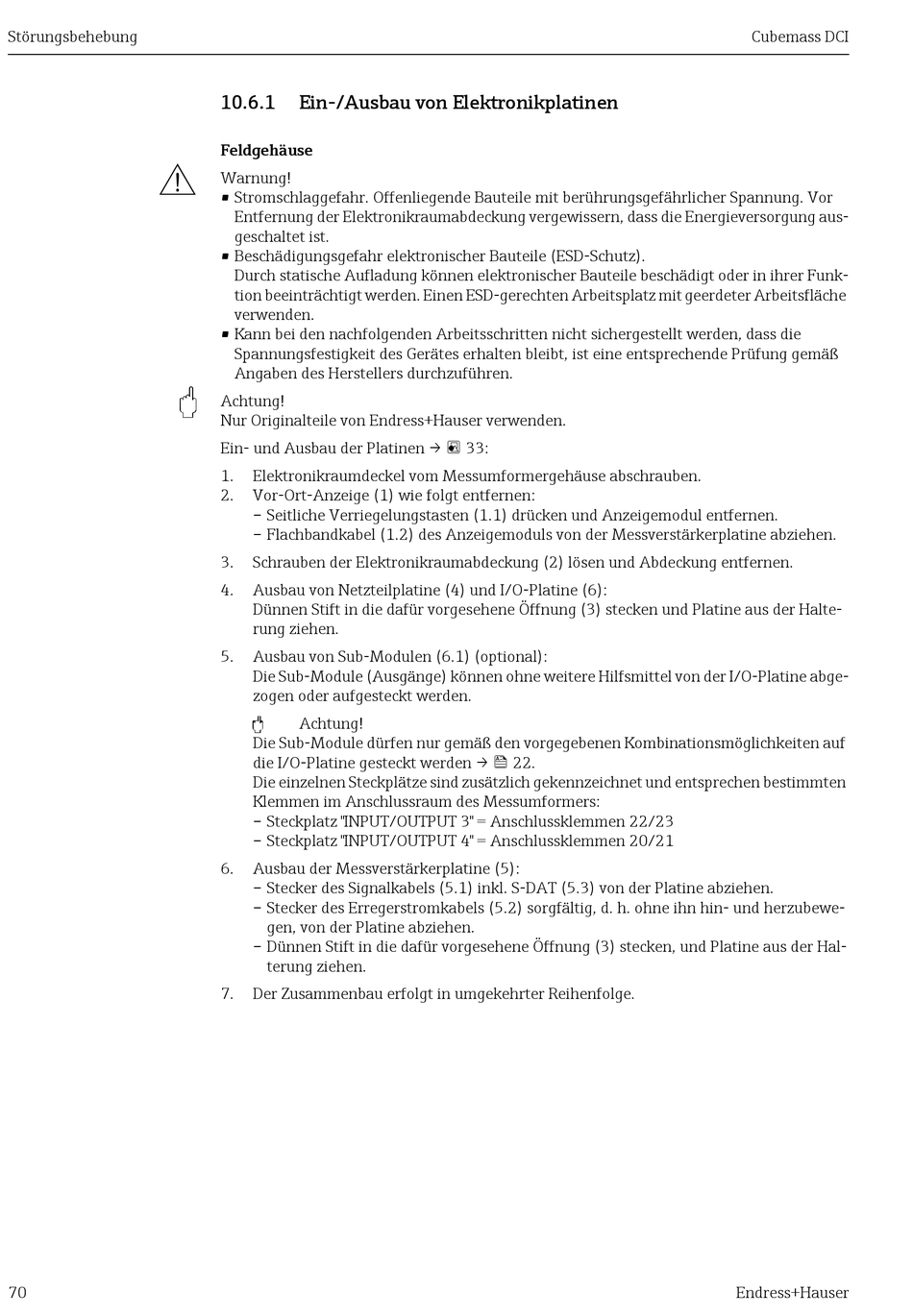

Ein-/Ausbau von Elektronikplatinen
Feldgehäuse
Warnung!
• Stromschlaggefahr. Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vor
Entfernung der Elektronikraumabdeckung vergewissern, dass die Energieversorgung aus-
geschaltet ist.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz).
Durch statische Aufladung können elektronischer Bauteile beschädigt oder in ihrer Funk-
tion beeinträchtigt werden. Einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche
verwenden.
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die
Spannungsfestigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß
Angaben des Herstellers durchzuführen.
Achtung!
Nur Originalteile von Endress+Hauser verwenden.
Ein- und Ausbau der Platinen → 33:
1.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2.
Vor-Ort-Anzeige (1) wie folgt entfernen:
– Seitliche Verriegelungstasten (1.1) drücken und Anzeigemodul entfernen.
– Flachbandkabel (1.2) des Anzeigemoduls von der Messverstärkerplatine abziehen.
3.
Schrauben der Elektronikraumabdeckung (2) lösen und Abdeckung entfernen.
4.
Ausbau von Netzteilplatine (4) und I/O-Platine (6):
Dünnen Stift in die dafür vorgesehene Öffnung (3) stecken und Platine aus der Halte-
rung ziehen.
5.
Ausbau von Sub-Modulen (6.1) (optional):
Die Sub-Module (Ausgänge) können ohne weitere Hilfsmittel von der I/O-Platine abge-
zogen oder aufgesteckt werden.
"
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten auf
die I/O-Platine gesteckt werden → 22.
Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und entsprechen bestimmten
Klemmen im Anschlussraum des Messumformers:
– Steckplatz "INPUT/OUTPUT 3" = Anschlussklemmen 22/23
– Steckplatz "INPUT/OUTPUT 4" = Anschlussklemmen 20/21
6.
Ausbau der Messverstärkerplatine (5):
– Stecker des Signalkabels (5.1) inkl. S-DAT (5.3) von der Platine abziehen.
– Stecker des Erregerstromkabels (5.2) sorgfältig, d. h. ohne ihn hin- und herzubewe-
gen, von der Platine abziehen.
– Dünnen Stift in die dafür vorgesehene Öffnung (3) stecken, und Platine aus der Hal-
terung ziehen.
7.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Cubemass DCI
Endress+Hauser
