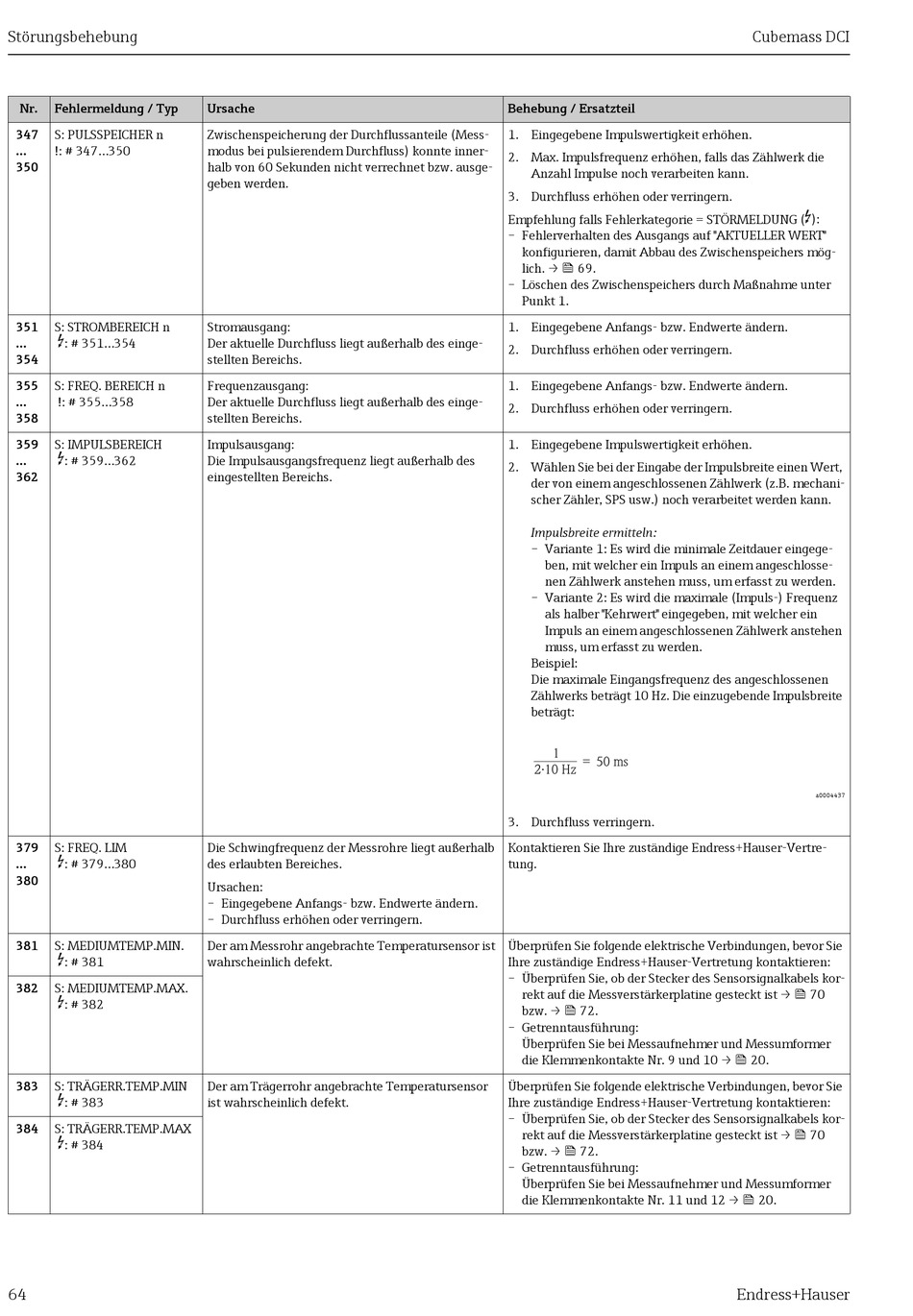

Endress+Hauser Cubemass DCI HART Betriebsanleitung Seite 64

Störungsbehebung
Nr. Fehlermeldung / Typ
347 S: PULSSPEICHER n
... !: # 347...350
350
351 S: STROMBEREICH n
$
... : # 351...354
354
355 S: FREQ. BEREICH n
... !: # 355...358
358
359 S: IMPULSBEREICH
$
... : # 359...362
362
379 S: FREQ. LIM
$
... : # 379...380
380
381 S: MEDIUMTEMP.MIN.
$
: # 381
382 S: MEDIUMTEMP.MAX.
$
: # 382
383 S: TRÄGERR.TEMP.MIN
$
: # 383
384 S: TRÄGERR.TEMP.MAX
$
: # 384
64
Ursache
Zwischenspeicherung der Durchflussanteile (Mess-
modus bei pulsierendem Durchfluss) konnte inner-
halb von 60 Sekunden nicht verrechnet bzw. ausge-
geben werden.
Stromausgang:
Der aktuelle Durchfluss liegt außerhalb des einge-
stellten Bereichs.
Frequenzausgang:
Der aktuelle Durchfluss liegt außerhalb des einge-
stellten Bereichs.
Impulsausgang:
Die Impulsausgangsfrequenz liegt außerhalb des
eingestellten Bereichs.
Die Schwingfrequenz der Messrohre liegt außerhalb
des erlaubten Bereiches.
Ursachen:
– Eingegebene Anfangs- bzw. Endwerte ändern.
– Durchfluss erhöhen oder verringern.
Der am Messrohr angebrachte Temperatursensor ist
wahrscheinlich defekt.
Der am Trägerrohr angebrachte Temperatursensor
ist wahrscheinlich defekt.
Behebung / Ersatzteil
1. Eingegebene Impulswertigkeit erhöhen.
2. Max. Impulsfrequenz erhöhen, falls das Zählwerk die
Anzahl Impulse noch verarbeiten kann.
3. Durchfluss erhöhen oder verringern.
Empfehlung falls Fehlerkategorie = STÖRMELDUNG (
– Fehlerverhalten des Ausgangs auf "AKTUELLER WERT"
konfigurieren, damit Abbau des Zwischenspeichers mög-
lich. →  69.
– Löschen des Zwischenspeichers durch Maßnahme unter
Punkt 1.
1. Eingegebene Anfangs- bzw. Endwerte ändern.
2. Durchfluss erhöhen oder verringern.
1. Eingegebene Anfangs- bzw. Endwerte ändern.
2. Durchfluss erhöhen oder verringern.
1. Eingegebene Impulswertigkeit erhöhen.
2. Wählen Sie bei der Eingabe der Impulsbreite einen Wert,
der von einem angeschlossenen Zählwerk (z.B. mechani-
scher Zähler, SPS usw.) noch verarbeitet werden kann.
Impulsbreite ermitteln:
– Variante 1: Es wird die minimale Zeitdauer eingege-
ben, mit welcher ein Impuls an einem angeschlosse-
nen Zählwerk anstehen muss, um erfasst zu werden.
– Variante 2: Es wird die maximale (Impuls-) Frequenz
als halber "Kehrwert" eingegeben, mit welcher ein
Impuls an einem angeschlossenen Zählwerk anstehen
muss, um erfasst zu werden.
Beispiel:
Die maximale Eingangsfrequenz des angeschlossenen
Zählwerks beträgt 10 Hz. Die einzugebende Impulsbreite
beträgt:
1
= 50 ms
2 . 10 Hz
3. Durchfluss verringern.
Kontaktieren Sie Ihre zuständige Endress+Hauser-Vertre-
tung.
Überprüfen Sie folgende elektrische Verbindungen, bevor Sie
Ihre zuständige Endress+Hauser-Vertretung kontaktieren:
– Überprüfen Sie, ob der Stecker des Sensorsignalkabels kor-
rekt auf die Messverstärkerplatine gesteckt ist →  70
bzw. →  72.
– Getrenntausführung:
Überprüfen Sie bei Messaufnehmer und Messumformer
die Klemmenkontakte Nr. 9 und 10 →  20.
Überprüfen Sie folgende elektrische Verbindungen, bevor Sie
Ihre zuständige Endress+Hauser-Vertretung kontaktieren:
– Überprüfen Sie, ob der Stecker des Sensorsignalkabels kor-
rekt auf die Messverstärkerplatine gesteckt ist →  70
bzw. →  72.
– Getrenntausführung:
Überprüfen Sie bei Messaufnehmer und Messumformer
die Klemmenkontakte Nr. 11 und 12 →  20.
Cubemass DCI
$
):
a0004437
