Verdrahtung
22
a
b

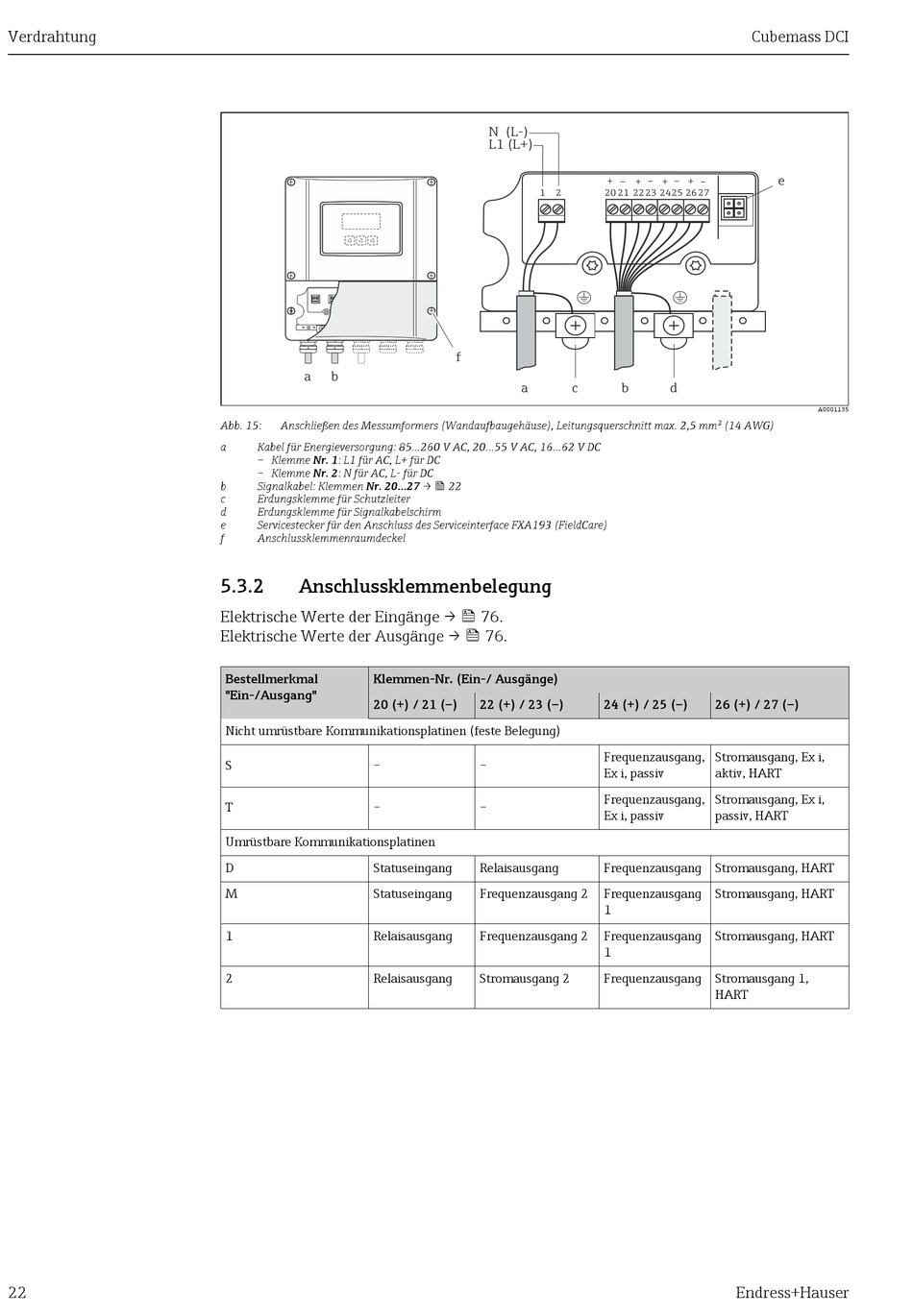

Abb. 15:
Anschließen des Messumformers (Wandaufbaugehäuse), Leitungsquerschnitt max. 2,5 mm² (14 AWG)
a
Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
– Klemme Nr. 1: L1 für AC, L+ für DC
– Klemme Nr. 2: N für AC, L- für DC
b
Signalkabel: Klemmen Nr. 20...27 → 22
c
Erdungsklemme für Schutzleiter
d
Erdungsklemme für Signalkabelschirm
e
Servicestecker für den Anschluss des Serviceinterface FXA193 (FieldCare)
f
Anschlussklemmenraumdeckel
5.3.2
Anschlussklemmenbelegung
Elektrische Werte der Eingänge → 76.
Elektrische Werte der Ausgänge → 76.
Bestellmerkmal
Klemmen-Nr. (Ein-/ Ausgänge)
"Ein-/Ausgang"
20 (+) / 21 (–)
Nicht umrüstbare Kommunikationsplatinen (feste Belegung)
S
–
T
–
Umrüstbare Kommunikationsplatinen
D
Statuseingang
M
Statuseingang
1
Relaisausgang
2
Relaisausgang
N (L-)
L1 (L+)
+
–
1
2
20
21
f
a
c
b
22 (+) / 23 (–)
24 (+) / 25 (–)
Frequenzausgang,
–
Ex i, passiv
Frequenzausgang,
–
Ex i, passiv
Relaisausgang
Frequenzausgang Stromausgang, HART
Frequenzausgang 2
Frequenzausgang
1
Frequenzausgang 2
Frequenzausgang
1
Stromausgang 2
Frequenzausgang Stromausgang 1,
Cubemass DCI
e
–
–
+
+
+
–
22
23
24
25
26
27
d
26 (+) / 27 (–)
Stromausgang, Ex i,
aktiv, HART
Stromausgang, Ex i,
passiv, HART
Stromausgang, HART
Stromausgang, HART
HART
Endress+Hauser
A0001135
