Bedienung
28

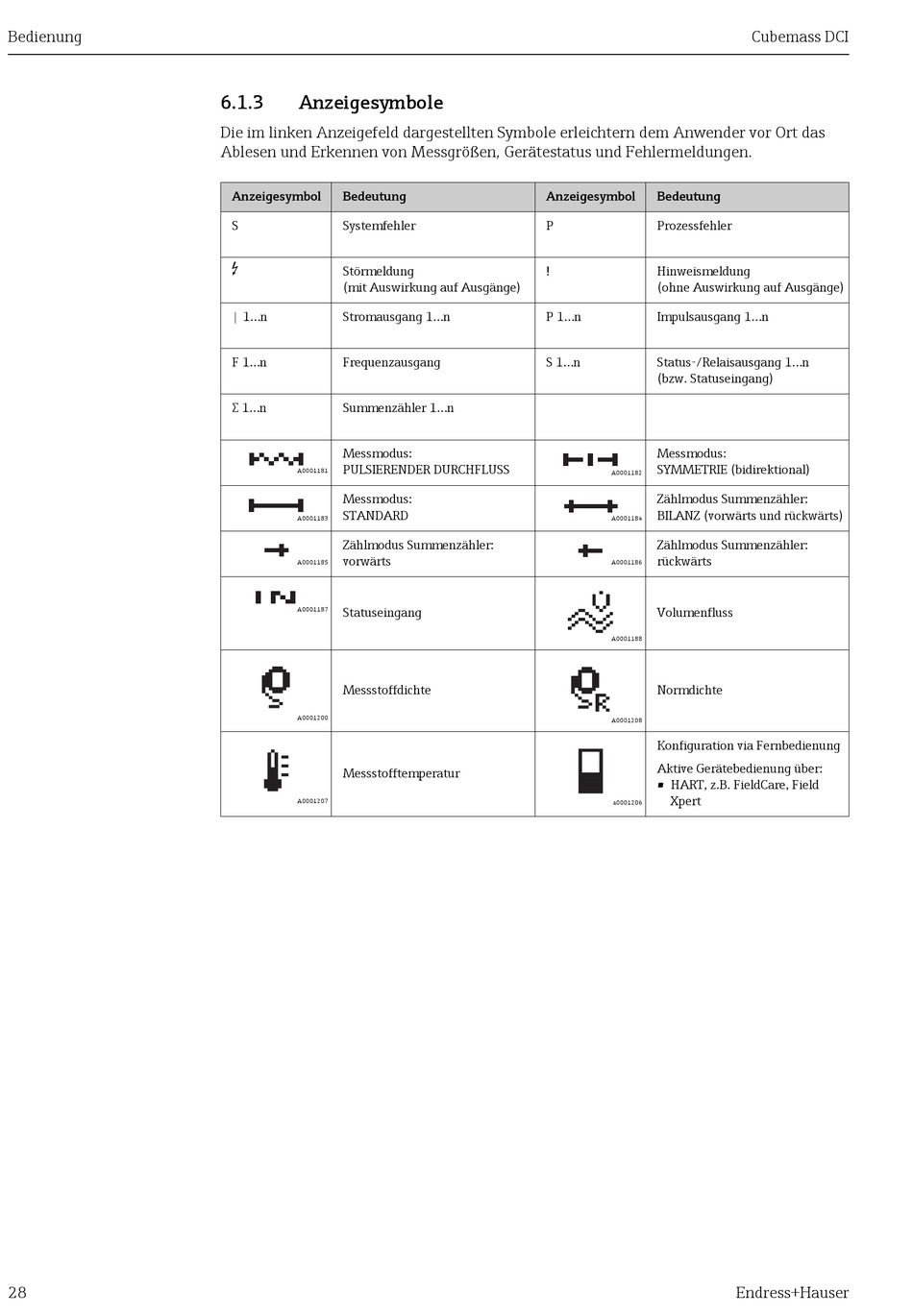

6.1.3
Anzeigesymbole
Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das
Ablesen und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeigesymbol
Bedeutung
S
Systemfehler
$
Störmeldung
(mit Auswirkung auf Ausgänge)
| 1...n
Stromausgang 1...n
F 1...n
Frequenzausgang
Σ 1...n
Summenzähler 1...n
Messmodus:
PULSIERENDER DURCHFLUSS
A0001181
Messmodus:
STANDARD
A0001183
Zählmodus Summenzähler:
vorwärts
A0001185
Statuseingang
A0001187
Messstoffdichte
A0001200
Messstofftemperatur
A0001207
Anzeigesymbol
Bedeutung
P
Prozessfehler
!
Hinweismeldung
(ohne Auswirkung auf Ausgänge)
P 1...n
Impulsausgang 1...n
S 1...n
Status-/Relaisausgang 1...n
(bzw. Statuseingang)
Messmodus:
SYMMETRIE (bidirektional)
A0001182
Zählmodus Summenzähler:
BILANZ (vorwärts und rückwärts)
A0001184
Zählmodus Summenzähler:
rückwärts
A0001186
Volumenfluss
A0001188
Normdichte
A0001208
Konfiguration via Fernbedienung
Aktive Gerätebedienung über:
• HART, z.B. FieldCare, Field
Xpert
a0001206
Cubemass DCI
Endress+Hauser
