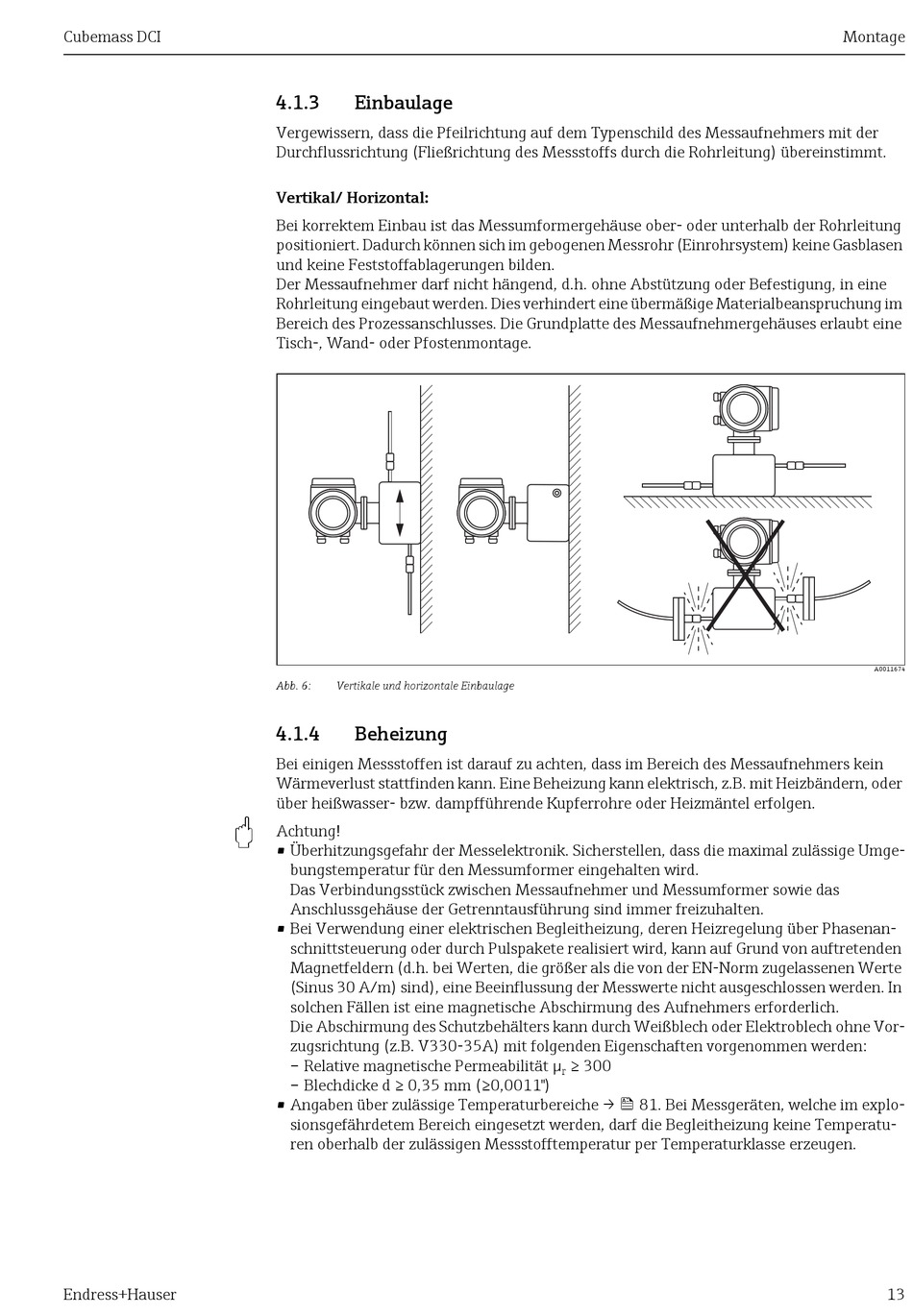

Cubemass DCI
"
Endress+Hauser
4.1.3
Einbaulage
Vergewissern, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der
Durchflussrichtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt.
Vertikal/ Horizontal:
Bei korrektem Einbau ist das Messumformergehäuse ober- oder unterhalb der Rohrleitung
positioniert. Dadurch können sich im gebogenen Messrohr (Einrohrsystem) keine Gasblasen
und keine Feststoffablagerungen bilden.
Der Messaufnehmer darf nicht hängend, d.h. ohne Abstützung oder Befestigung, in eine
Rohrleitung eingebaut werden. Dies verhindert eine übermäßige Materialbeanspruchung im
Bereich des Prozessanschlusses. Die Grundplatte des Messaufnehmergehäuses erlaubt eine
Tisch-, Wand- oder Pfostenmontage.
Abb. 6:
Vertikale und horizontale Einbaulage
4.1.4
Beheizung
Bei einigen Messstoffen ist darauf zu achten, dass im Bereich des Messaufnehmers kein
Wärmeverlust stattfinden kann. Eine Beheizung kann elektrisch, z.B. mit Heizbändern, oder
über heißwasser- bzw. dampfführende Kupferrohre oder Heizmäntel erfolgen.
Achtung!
• Überhitzungsgefahr der Messelektronik. Sicherstellen, dass die maximal zulässige Umge-
bungstemperatur für den Messumformer eingehalten wird.
Das Verbindungsstück zwischen Messaufnehmer und Messumformer sowie das
Anschlussgehäuse der Getrenntausführung sind immer freizuhalten.
• Bei Verwendung einer elektrischen Begleitheizung, deren Heizregelung über Phasenan-
schnittsteuerung oder durch Pulspakete realisiert wird, kann auf Grund von auftretenden
Magnetfeldern (d.h. bei Werten, die größer als die von der EN-Norm zugelassenen Werte
(Sinus 30 A/m) sind), eine Beeinflussung der Messwerte nicht ausgeschlossen werden. In
solchen Fällen ist eine magnetische Abschirmung des Aufnehmers erforderlich.
Die Abschirmung des Schutzbehälters kann durch Weißblech oder Elektroblech ohne Vor-
zugsrichtung (z.B. V330-35A) mit folgenden Eigenschaften vorgenommen werden:
– Relative magnetische Permeabilität μ
– Blechdicke d ≥ 0,35 mm (≥0,0011")
• Angaben über zulässige Temperaturbereiche → 81. Bei Messgeräten, welche im explo-
sionsgefährdetem Bereich eingesetzt werden, darf die Begleitheizung keine Temperatu-
ren oberhalb der zulässigen Messstofftemperatur per Temperaturklasse erzeugen.
≥ 300
r
Montage
A0011674
13
