Cubemass DCI

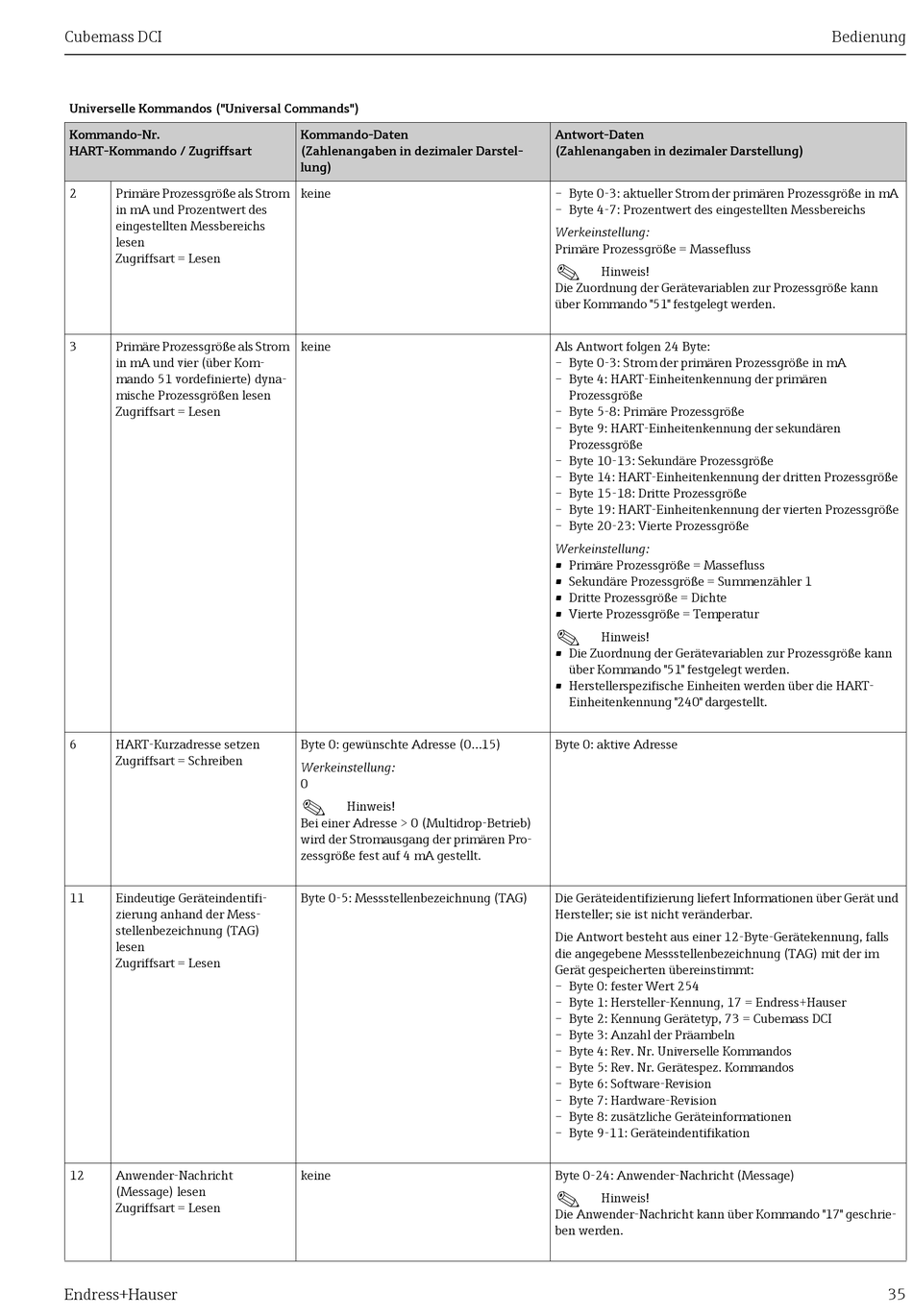

Universelle Kommandos ("Universal Commands")
Kommando-Nr.
HART-Kommando / Zugriffsart
2
Primäre Prozessgröße als Strom
in mA und Prozentwert des
eingestellten Messbereichs
lesen
Zugriffsart = Lesen
3
Primäre Prozessgröße als Strom
in mA und vier (über Kom-
mando 51 vordefinierte) dyna-
mische Prozessgrößen lesen
Zugriffsart = Lesen
6
HART-Kurzadresse setzen
Zugriffsart = Schreiben
11
Eindeutige Geräteindentifi-
zierung anhand der Mess-
stellenbezeichnung (TAG)
lesen
Zugriffsart = Lesen
12
Anwender-Nachricht
(Message) lesen
Zugriffsart = Lesen
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstel-
lung)
keine
keine
Byte 0: gewünschte Adresse (0...15)
Werkeinstellung:
0
!
Hinweis!
Bei einer Adresse > 0 (Multidrop-Betrieb)
wird der Stromausgang der primären Pro-
zessgröße fest auf 4 mA gestellt.
Byte 0-5: Messstellenbezeichnung (TAG)
keine
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
– Byte 0-3: aktueller Strom der primären Prozessgröße in mA
– Byte 4-7: Prozentwert des eingestellten Messbereichs
Werkeinstellung:
Primäre Prozessgröße = Massefluss
!
Hinweis!
Die Zuordnung der Gerätevariablen zur Prozessgröße kann
über Kommando "51" festgelegt werden.
Als Antwort folgen 24 Byte:
– Byte 0-3: Strom der primären Prozessgröße in mA
– Byte 4: HART-Einheitenkennung der primären
Prozessgröße
– Byte 5-8: Primäre Prozessgröße
– Byte 9: HART-Einheitenkennung der sekundären
Prozessgröße
– Byte 10-13: Sekundäre Prozessgröße
– Byte 14: HART-Einheitenkennung der dritten Prozessgröße
– Byte 15-18: Dritte Prozessgröße
– Byte 19: HART-Einheitenkennung der vierten Prozessgröße
– Byte 20-23: Vierte Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße = Massefluss
• Sekundäre Prozessgröße = Summenzähler 1
• Dritte Prozessgröße = Dichte
• Vierte Prozessgröße = Temperatur
!
Hinweis!
• Die Zuordnung der Gerätevariablen zur Prozessgröße kann
über Kommando "51" festgelegt werden.
• Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
Byte 0: aktive Adresse
Die Geräteidentifizierung liefert Informationen über Gerät und
Hersteller; sie ist nicht veränderbar.
Die Antwort besteht aus einer 12-Byte-Gerätekennung, falls
die angegebene Messstellenbezeichnung (TAG) mit der im
Gerät gespeicherten übereinstimmt:
– Byte 0: fester Wert 254
– Byte 1: Hersteller-Kennung, 17 = Endress+Hauser
– Byte 2: Kennung Gerätetyp, 73 = Cubemass DCI
– Byte 3: Anzahl der Präambeln
– Byte 4: Rev. Nr. Universelle Kommandos
– Byte 5: Rev. Nr. Gerätespez. Kommandos
– Byte 6: Software-Revision
– Byte 7: Hardware-Revision
– Byte 8: zusätzliche Geräteinformationen
– Byte 9-11: Geräteindentifikation
Byte 0-24: Anwender-Nachricht (Message)
!
Hinweis!
Die Anwender-Nachricht kann über Kommando "17" geschrie-
ben werden.
Bedienung
35
