Bedienung

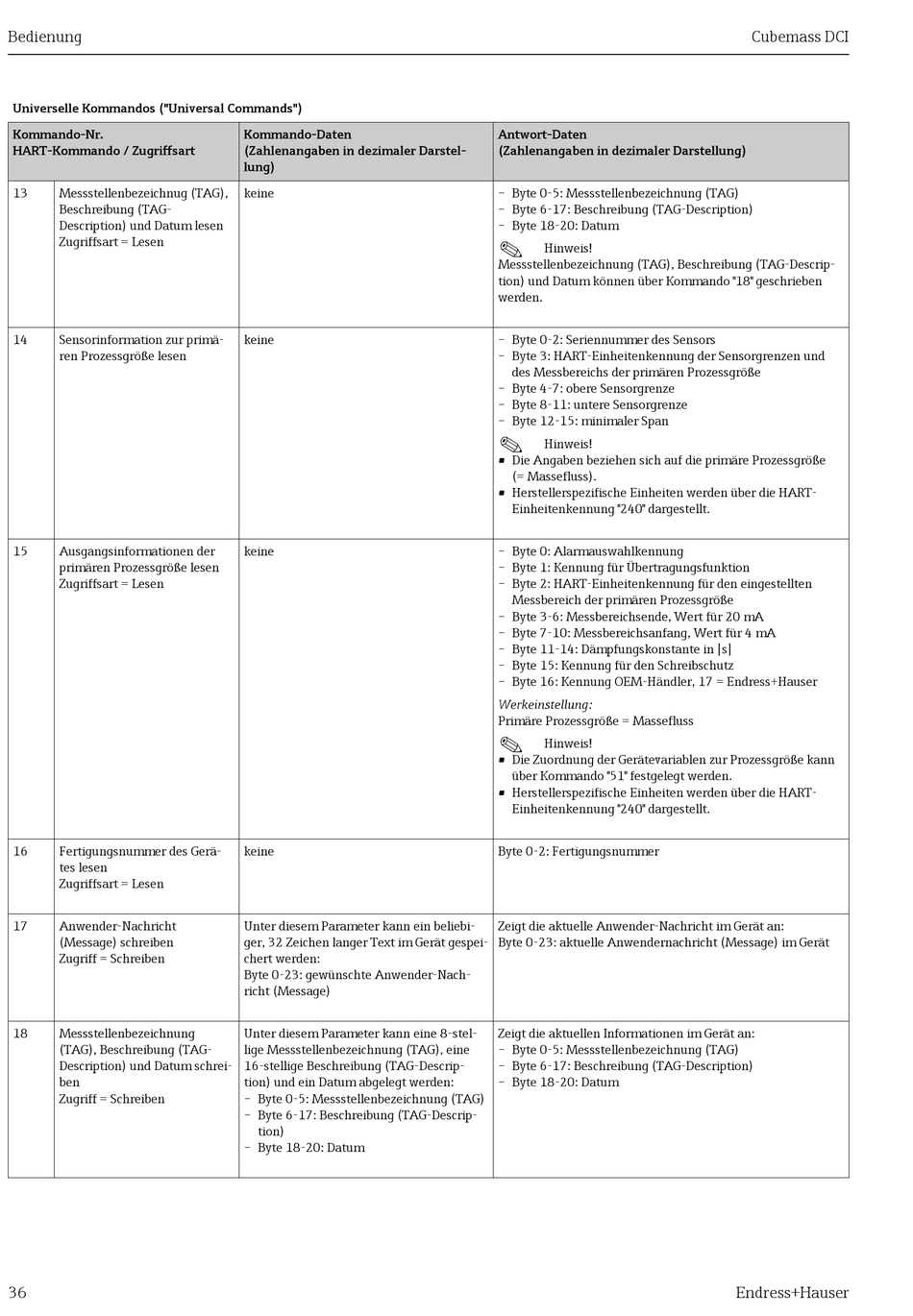

Universelle Kommandos ("Universal Commands")
Kommando-Nr.
HART-Kommando / Zugriffsart
13
Messstellenbezeichnug (TAG),
Beschreibung (TAG-
Description) und Datum lesen
Zugriffsart = Lesen
14
Sensorinformation zur primä-
ren Prozessgröße lesen
15
Ausgangsinformationen der
primären Prozessgröße lesen
Zugriffsart = Lesen
16
Fertigungsnummer des Gerä-
tes lesen
Zugriffsart = Lesen
17
Anwender-Nachricht
(Message) schreiben
Zugriff = Schreiben
18
Messstellenbezeichnung
(TAG), Beschreibung (TAG-
Description) und Datum schrei-
ben
Zugriff = Schreiben
36
Kommando-Daten
(Zahlenangaben in dezimaler Darstel-
lung)
keine
keine
keine
keine
Unter diesem Parameter kann ein beliebi-
ger, 32 Zeichen langer Text im Gerät gespei-
chert werden:
Byte 0-23: gewünschte Anwender-Nach-
richt (Message)
Unter diesem Parameter kann eine 8-stel-
lige Messstellenbezeichnung (TAG), eine
16-stellige Beschreibung (TAG-Descrip-
tion) und ein Datum abgelegt werden:
– Byte 0-5: Messstellenbezeichnung (TAG)
– Byte 6-17: Beschreibung (TAG-Descrip-
tion)
– Byte 18-20: Datum
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
– Byte 0-5: Messstellenbezeichnung (TAG)
– Byte 6-17: Beschreibung (TAG-Description)
– Byte 18-20: Datum
!
Hinweis!
Messstellenbezeichnung (TAG), Beschreibung (TAG-Descrip-
tion) und Datum können über Kommando "18" geschrieben
werden.
– Byte 0-2: Seriennummer des Sensors
– Byte 3: HART-Einheitenkennung der Sensorgrenzen und
des Messbereichs der primären Prozessgröße
– Byte 4-7: obere Sensorgrenze
– Byte 8-11: untere Sensorgrenze
– Byte 12-15: minimaler Span
!
Hinweis!
• Die Angaben beziehen sich auf die primäre Prozessgröße
(= Massefluss).
• Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
– Byte 0: Alarmauswahlkennung
– Byte 1: Kennung für Übertragungsfunktion
– Byte 2: HART-Einheitenkennung für den eingestellten
Messbereich der primären Prozessgröße
– Byte 3-6: Messbereichsende, Wert für 20 mA
– Byte 7-10: Messbereichsanfang, Wert für 4 mA
– Byte 11-14: Dämpfungskonstante in [s]
– Byte 15: Kennung für den Schreibschutz
– Byte 16: Kennung OEM-Händler, 17 = Endress+Hauser
Werkeinstellung:
Primäre Prozessgröße = Massefluss
!
Hinweis!
• Die Zuordnung der Gerätevariablen zur Prozessgröße kann
über Kommando "51" festgelegt werden.
• Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
Byte 0-2: Fertigungsnummer
Zeigt die aktuelle Anwender-Nachricht im Gerät an:
Byte 0-23: aktuelle Anwendernachricht (Message) im Gerät
Zeigt die aktuellen Informationen im Gerät an:
– Byte 0-5: Messstellenbezeichnung (TAG)
– Byte 6-17: Beschreibung (TAG-Description)
– Byte 18-20: Datum
Cubemass DCI
Endress+Hauser
