Störungsbehebung
#
"
72

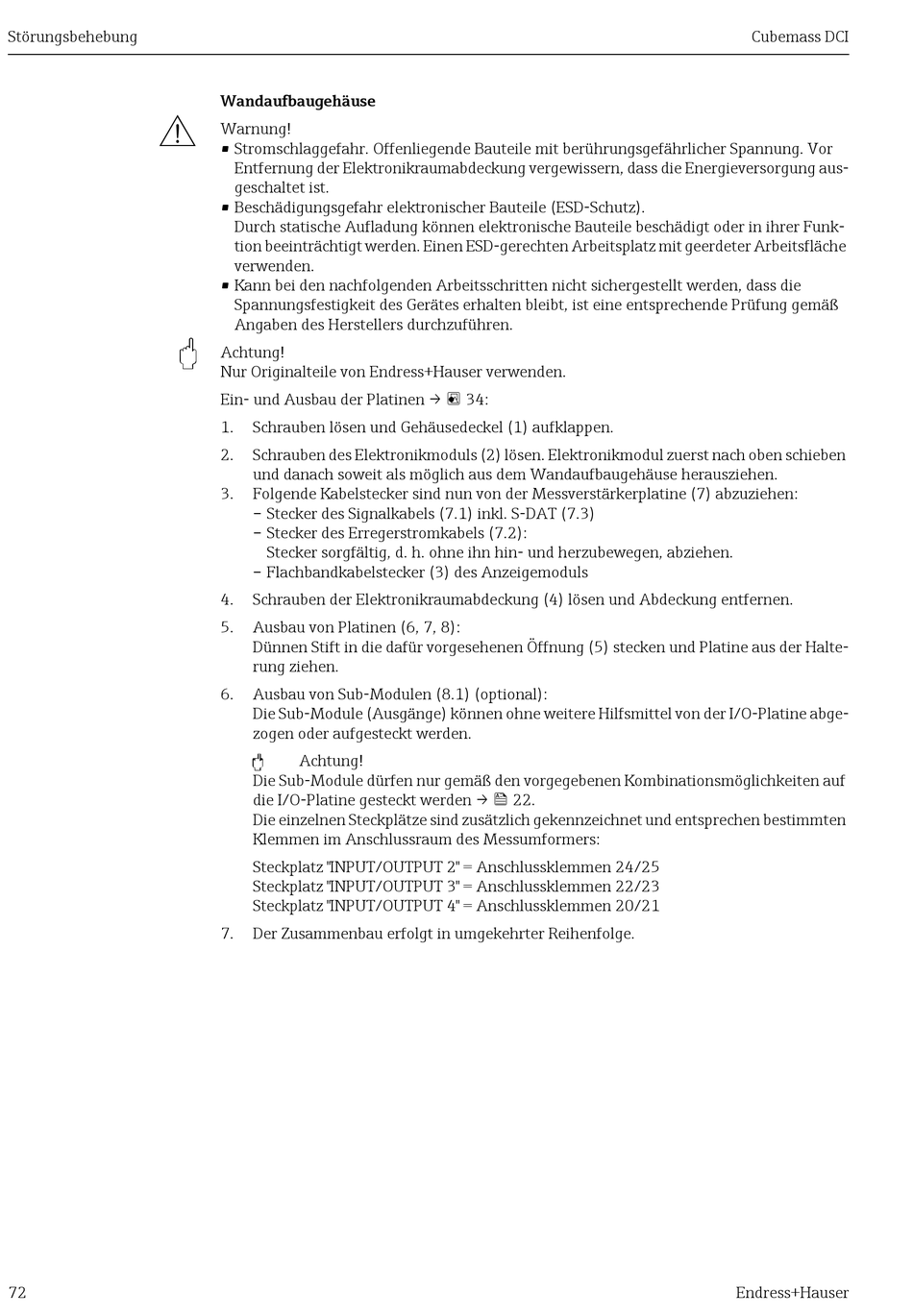

Wandaufbaugehäuse
Warnung!
• Stromschlaggefahr. Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vor
Entfernung der Elektronikraumabdeckung vergewissern, dass die Energieversorgung aus-
geschaltet ist.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz).
Durch statische Aufladung können elektronische Bauteile beschädigt oder in ihrer Funk-
tion beeinträchtigt werden. Einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche
verwenden.
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die
Spannungsfestigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß
Angaben des Herstellers durchzuführen.
Achtung!
Nur Originalteile von Endress+Hauser verwenden.
Ein- und Ausbau der Platinen → 34:
1.
Schrauben lösen und Gehäusedeckel (1) aufklappen.
2.
Schrauben des Elektronikmoduls (2) lösen. Elektronikmodul zuerst nach oben schieben
und danach soweit als möglich aus dem Wandaufbaugehäuse herausziehen.
3.
Folgende Kabelstecker sind nun von der Messverstärkerplatine (7) abzuziehen:
– Stecker des Signalkabels (7.1) inkl. S-DAT (7.3)
– Stecker des Erregerstromkabels (7.2):
Stecker sorgfältig, d. h. ohne ihn hin- und herzubewegen, abziehen.
– Flachbandkabelstecker (3) des Anzeigemoduls
4.
Schrauben der Elektronikraumabdeckung (4) lösen und Abdeckung entfernen.
5.
Ausbau von Platinen (6, 7, 8):
Dünnen Stift in die dafür vorgesehenen Öffnung (5) stecken und Platine aus der Halte-
rung ziehen.
6.
Ausbau von Sub-Modulen (8.1) (optional):
Die Sub-Module (Ausgänge) können ohne weitere Hilfsmittel von der I/O-Platine abge-
zogen oder aufgesteckt werden.
"
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten auf
die I/O-Platine gesteckt werden → 22.
Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und entsprechen bestimmten
Klemmen im Anschlussraum des Messumformers:
Steckplatz "INPUT/OUTPUT 2" = Anschlussklemmen 24/25
Steckplatz "INPUT/OUTPUT 3" = Anschlussklemmen 22/23
Steckplatz "INPUT/OUTPUT 4" = Anschlussklemmen 20/21
7.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Cubemass DCI
Endress+Hauser
