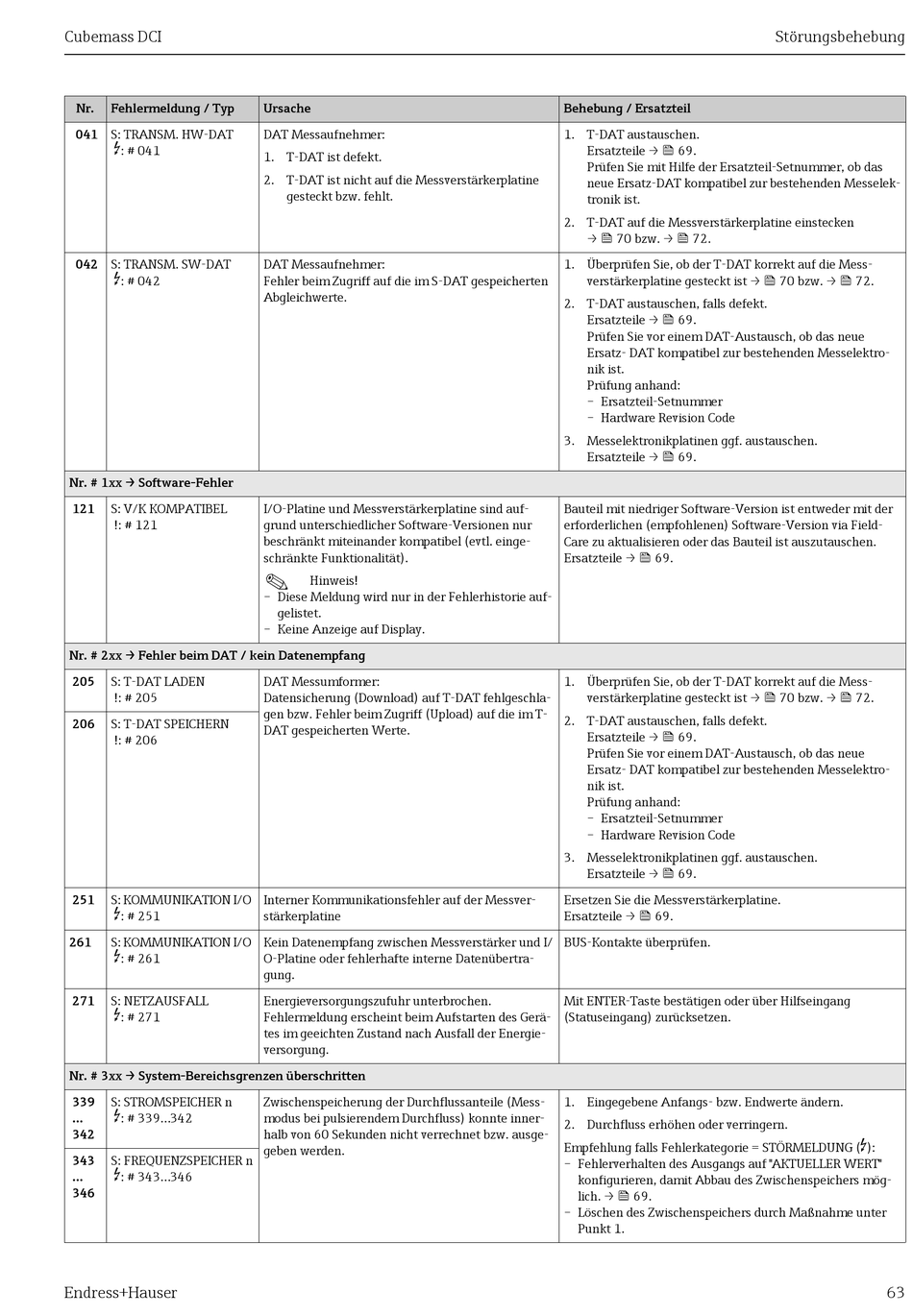

Cubemass DCI
Nr. Fehlermeldung / Typ
041 S: TRANSM. HW-DAT
$
: # 041
042 S: TRANSM. SW-DAT
$
: # 042
Nr. # 1xx → Software-Fehler
121 S: V/K KOMPATIBEL
!: # 121
Nr. # 2xx → Fehler beim DAT / kein Datenempfang
205 S: T-DAT LADEN
!: # 205
206 S: T-DAT SPEICHERN
!: # 206
251 S: KOMMUNIKATION I/O
$
: # 251
261 S: KOMMUNIKATION I/O
$
: # 261
271 S: NETZAUSFALL
$
: # 271
Nr. # 3xx → System-Bereichsgrenzen überschritten
339 S: STROMSPEICHER n
$
... : # 339...342
342
343 S: FREQUENZSPEICHER n
$
... : # 343...346
346
Endress+Hauser
Ursache
DAT Messaufnehmer:
1. T-DAT ist defekt.
2. T-DAT ist nicht auf die Messverstärkerplatine
gesteckt bzw. fehlt.
DAT Messaufnehmer:
Fehler beim Zugriff auf die im S-DAT gespeicherten
Abgleichwerte.
I/O-Platine und Messverstärkerplatine sind auf-
grund unterschiedlicher Software-Versionen nur
beschränkt miteinander kompatibel (evtl. einge-
schränkte Funktionalität).
!
Hinweis!
– Diese Meldung wird nur in der Fehlerhistorie auf-
gelistet.
– Keine Anzeige auf Display.
DAT Messumformer:
Datensicherung (Download) auf T-DAT fehlgeschla-
gen bzw. Fehler beim Zugriff (Upload) auf die im T-
DAT gespeicherten Werte.
Interner Kommunikationsfehler auf der Messver-
stärkerplatine
Kein Datenempfang zwischen Messverstärker und I/
O-Platine oder fehlerhafte interne Datenübertra-
gung.
Energieversorgungszufuhr unterbrochen.
Fehlermeldung erscheint beim Aufstarten des Gerä-
tes im geeichten Zustand nach Ausfall der Energie-
versorgung.
Zwischenspeicherung der Durchflussanteile (Mess-
modus bei pulsierendem Durchfluss) konnte inner-
halb von 60 Sekunden nicht verrechnet bzw. ausge-
geben werden.
Behebung / Ersatzteil
1. T-DAT austauschen.
Ersatzteile →  69.
Prüfen Sie mit Hilfe der Ersatzteil-Setnummer, ob das
neue Ersatz-DAT kompatibel zur bestehenden Messelek-
tronik ist.
2. T-DAT auf die Messverstärkerplatine einstecken
→  70 bzw. →  72.
1. Überprüfen Sie, ob der T-DAT korrekt auf die Mess-
verstärkerplatine gesteckt ist →  70 bzw. →  72.
2. T-DAT austauschen, falls defekt.
Ersatzteile →  69.
Prüfen Sie vor einem DAT-Austausch, ob das neue
Ersatz- DAT kompatibel zur bestehenden Messelektro-
nik ist.
Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
Ersatzteile →  69.
Bauteil mit niedriger Software-Version ist entweder mit der
erforderlichen (empfohlenen) Software-Version via Field-
Care zu aktualisieren oder das Bauteil ist auszutauschen.
Ersatzteile →  69.
1. Überprüfen Sie, ob der T-DAT korrekt auf die Mess-
verstärkerplatine gesteckt ist →  70 bzw. →  72.
2. T-DAT austauschen, falls defekt.
Ersatzteile →  69.
Prüfen Sie vor einem DAT-Austausch, ob das neue
Ersatz- DAT kompatibel zur bestehenden Messelektro-
nik ist.
Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
Ersatzteile →  69.
Ersetzen Sie die Messverstärkerplatine.
Ersatzteile →  69.
BUS-Kontakte überprüfen.
Mit ENTER-Taste bestätigen oder über Hilfseingang
(Statuseingang) zurücksetzen.
1. Eingegebene Anfangs- bzw. Endwerte ändern.
2. Durchfluss erhöhen oder verringern.
Empfehlung falls Fehlerkategorie = STÖRMELDUNG (
– Fehlerverhalten des Ausgangs auf "AKTUELLER WERT"
konfigurieren, damit Abbau des Zwischenspeichers mög-
lich. →  69.
– Löschen des Zwischenspeichers durch Maßnahme unter
Punkt 1.
Störungsbehebung
$
):
