5.2 Anschluss der Getrenntausführung
Hinweis!
Für die Getrenntausführung wird kein Kabel mitgeliefert.
5.2.1

Anschluss Verbindungskabel Messaufnehmer/-umformer

Warnung!
• Nach Entfernen der Elektronikabdeckung: Stromschlaggefahr durch aufgehobenen
Berührungsschutz! Messgerät ausschalten, bevor interne Abdeckungen entfernt werden.
• Stromschlaggefahr. Den Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die
Energieversorgung angelegt wird.
1. Die Abdeckung des Anschlussraums nach Lösen der Befestigungsschrauben am Mess-
umformer- und Messaufnehmergehäuse abnehmen.
2. Das Verbindungskabel durch die entsprechende Kabeleinführung führen.
3. Verdrahtung zwischen Messaufnehmer und Messumformer gemäß elektrischem
Anschlussplan vornehmen (→  21 oder Anschlussbild im Schraubdeckel; Leitungs-
querschnitt: max. 2,5 mm² (14 AWG)).
4. Anschlussklemmenraum bzw. Messumformergehäuse wieder verschließen.
A
C

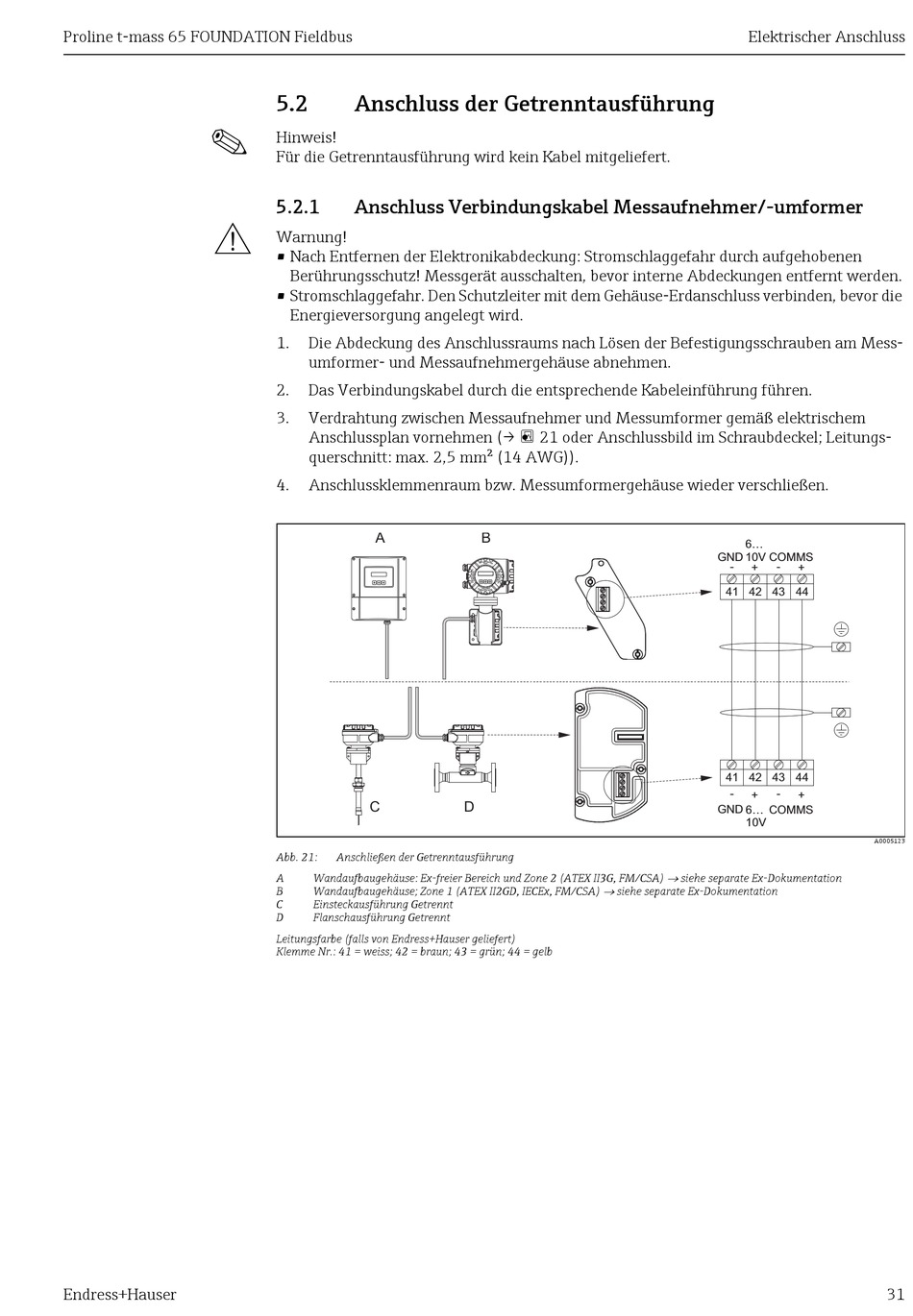

Abb. 21: Anschließen der Getrenntausführung
A Wandaufbaugehäuse: Ex-freier Bereich und Zone 2 (ATEX II3G, FM/CSA)
B Wandaufbaugehäuse; Zone 1 (ATEX II2GD, IECEx, FM/CSA)
C Einsteckausführung Getrennt
D Flanschausführung Getrennt
Leitungsfarbe (falls von Endress+Hauser geliefert)
Klemme Nr.: 41 = weiss; 42 = braun; 43 = grün; 44 = gelb
B
D

siehe separate Ex-Dokumentation
Elektrischer Anschluss
6...
GND 10V COMMS
- -
+ +
41 42 43 44
41 42 43 44
- -
+ +
GND 6... COMMS
10V

siehe separate Ex-Dokumentation
