Montage
14

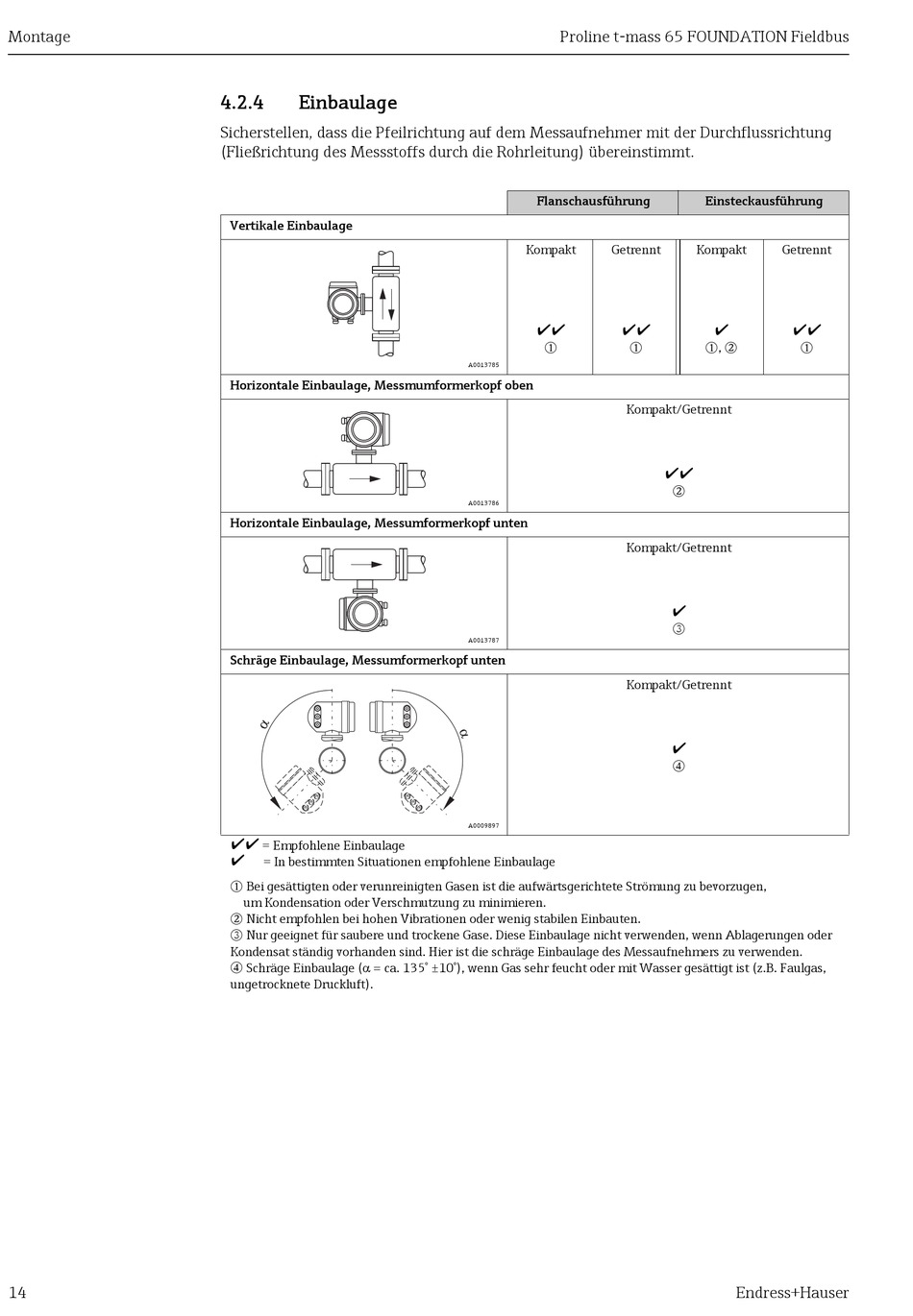

4.2.4

Einbaulage

Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrichtung
(Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt.
Vertikale Einbaulage
Horizontale Einbaulage, Messmumformerkopf oben
Horizontale Einbaulage, Messumformerkopf unten
Schräge Einbaulage, Messumformerkopf unten

= Empfohlene Einbaulage

= In bestimmten Situationen empfohlene Einbaulage
m Bei gesättigten oder verunreinigten Gasen ist die aufwärtsgerichtete Strömung zu bevorzugen,
um Kondensation oder Verschmutzung zu minimieren.
n Nicht empfohlen bei hohen Vibrationen oder wenig stabilen Einbauten.
o Nur geeignet für saubere und trockene Gase. Diese Einbaulage nicht verwenden, wenn Ablagerungen oder
Kondensat ständig vorhanden sind. Hier ist die schräge Einbaulage des Messaufnehmers zu verwenden.
p Schräge Einbaulage (ca. 135° ±10°), wenn Gas sehr feucht oder mit Wasser gesättigt ist (z.B. Faulgas,
ungetrocknete Druckluft).
Proline t-mass 65 FOUNDATION Fieldbus
Flanschausführung
Kompakt Getrennt
 
m m
A0013785
Kompakt/Getrennt
A0013786
Kompakt/Getrennt
A0013787
Kompakt/Getrennt
A0009897
Einsteckausführung
Kompakt Getrennt
 
m n m
,

n

o

p
