Elektrischer Anschluss
!
!
32

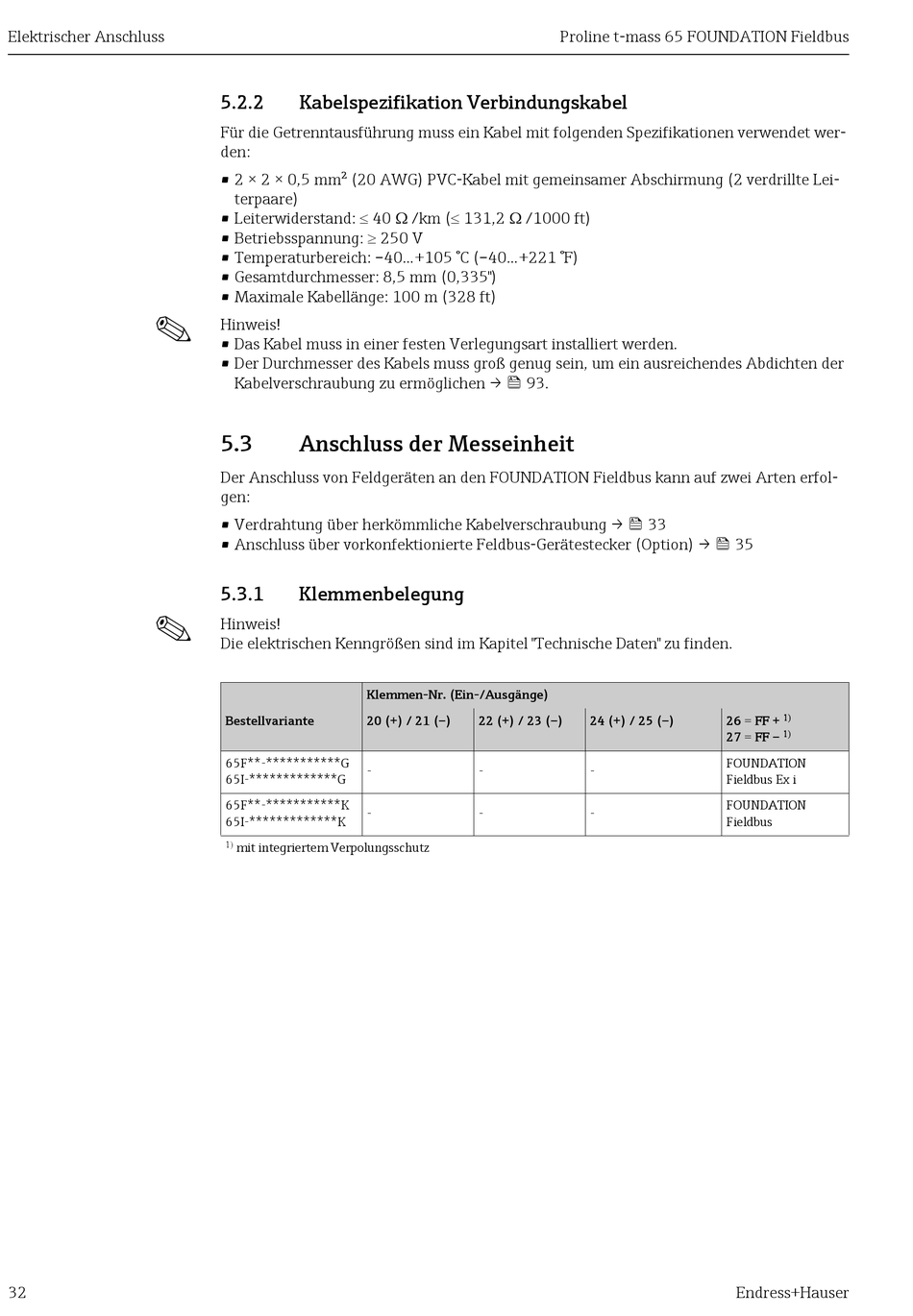

5.2.2 Kabelspezifikation Verbindungskabel
Für die Getrenntausführung muss ein Kabel mit folgenden Spezifikationen verwendet wer-
den:
• 2 × 2 × 0,5 mm² (20 AWG) PVC-Kabel mit gemeinsamer Abschirmung (2 verdrillte Lei-
terpaare)
• Leiterwiderstand:  40  /km ( 131,2  /1000 ft)
• Betriebsspannung:  250 V
• Temperaturbereich: –40...+105 °C (–40...+221 °F)
• Gesamtdurchmesser: 8,5 mm (0,335")
• Maximale Kabellänge: 100 m (328 ft)
Hinweis!
• Das Kabel muss in einer festen Verlegungsart installiert werden.
• Der Durchmesser des Kabels muss groß genug sein, um ein ausreichendes Abdichten der
Kabelverschraubung zu ermöglichen →  93.
5.3

Anschluss der Messeinheit

Der Anschluss von Feldgeräten an den FOUNDATION Fieldbus kann auf zwei Arten erfol-
gen:
• Verdrahtung über herkömmliche Kabelverschraubung →  33
• Anschluss über vorkonfektionierte Feldbus-Gerätestecker (Option) →  35
5.3.1

Klemmenbelegung

Hinweis!
Die elektrischen Kenngrößen sind im Kapitel "Technische Daten" zu finden.
Klemmen-Nr. (Ein-/Ausgänge)
Bestellvariante 20 (+) / 21 (–)
65F**-***********G
-
65I-*************G
65F**-***********K
-
65I-*************K

mit integriertem Verpolungsschutz
Proline t-mass 65 FOUNDATION Fieldbus
22 (+) / 23 (–) 24 (+) / 25 (–)
- -
- -

26 = FF +

27 = FF –
FOUNDATION
Fieldbus Ex i
FOUNDATION
Fieldbus
