5. Den Messaufnehmer in den Stutzen (1) einsetzten und die untere Mutter der Rohrver-
schraubung (2) handfest festziehen.
"
Achtung!
– NPT Gewinde: Gewindedichtband oder Dichtmasse verwenden.
– G 1 A Gewinde: der mitgelieferte Dichtungsring muss eingebaut werden.
6. Obere Mutter der Rohrverschraubung (3) soweit anziehen, dass der Messaufnehmer
noch justiert werden kann.
7. Die berechnete Einstecktiefe auf der Skala ablesen und den Messaufnehmer so ausrich-
ten, dass der Wert mit dem oberen Ende der Rohrverschraubung übereinstimmt (4).
8. Die untere Mutter der Rohrverschraubung mit einem Schraubenschlüssel (42 mm) 1¼
Umdrehungen festziehen.
Einsteckausführung auf die Durchflussrichtung ausrichten
A

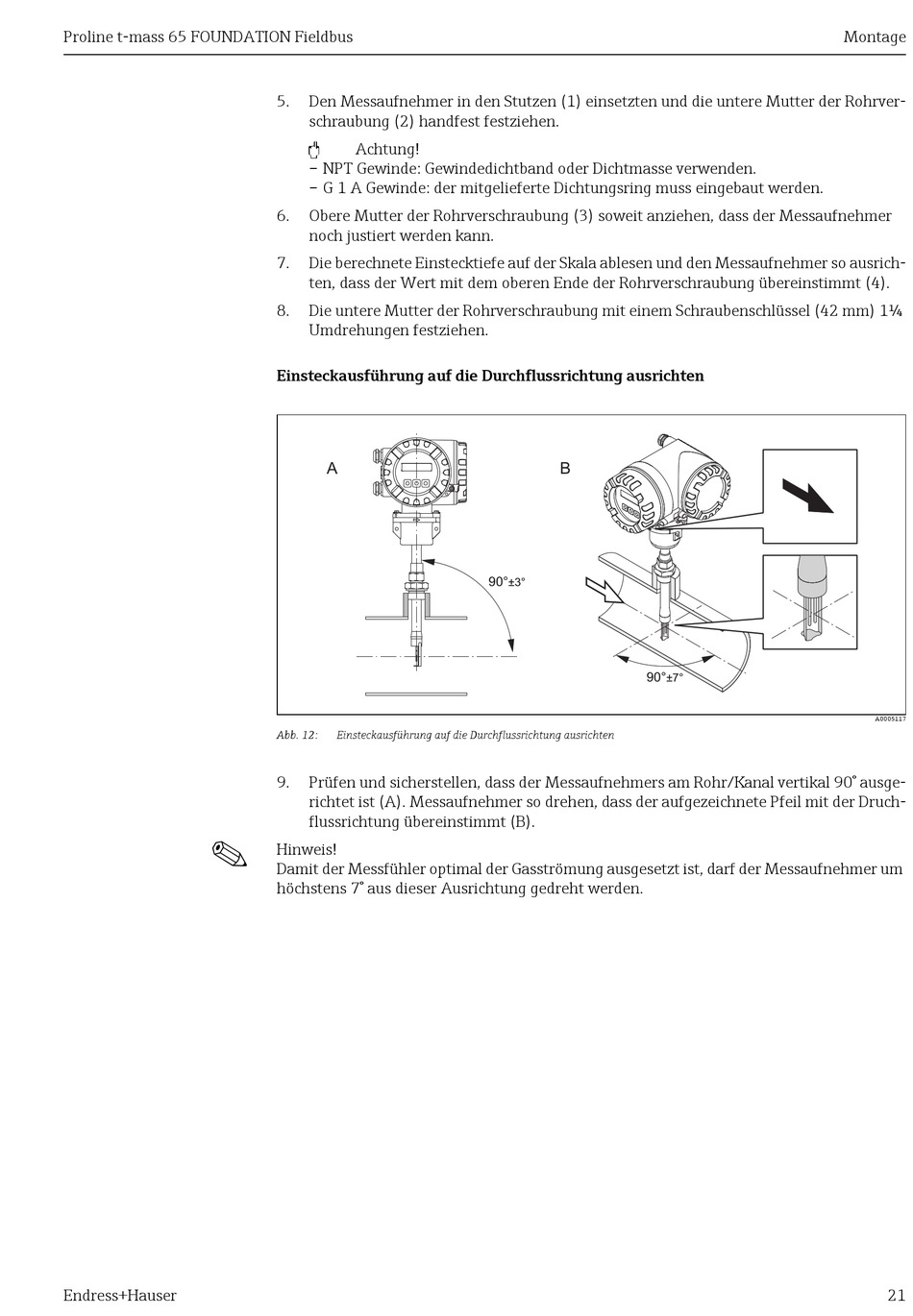

Abb. 12: Einsteckausführung auf die Durchflussrichtung ausrichten
9. Prüfen und sicherstellen, dass der Messaufnehmers am Rohr/Kanal vertikal 90° ausge-
richtet ist (A). Messaufnehmer so drehen, dass der aufgezeichnete Pfeil mit der Druch-
flussrichtung übereinstimmt (B).
Hinweis!
Damit der Messfühler optimal der Gasströmung ausgesetzt ist, darf der Messaufnehmer um
höchstens 7° aus dieser Ausrichtung gedreht werden.
B
90°
±3°
90°
±7°
