Proline t-mass 65 FOUNDATION Fieldbus
#
Endress+Hauser

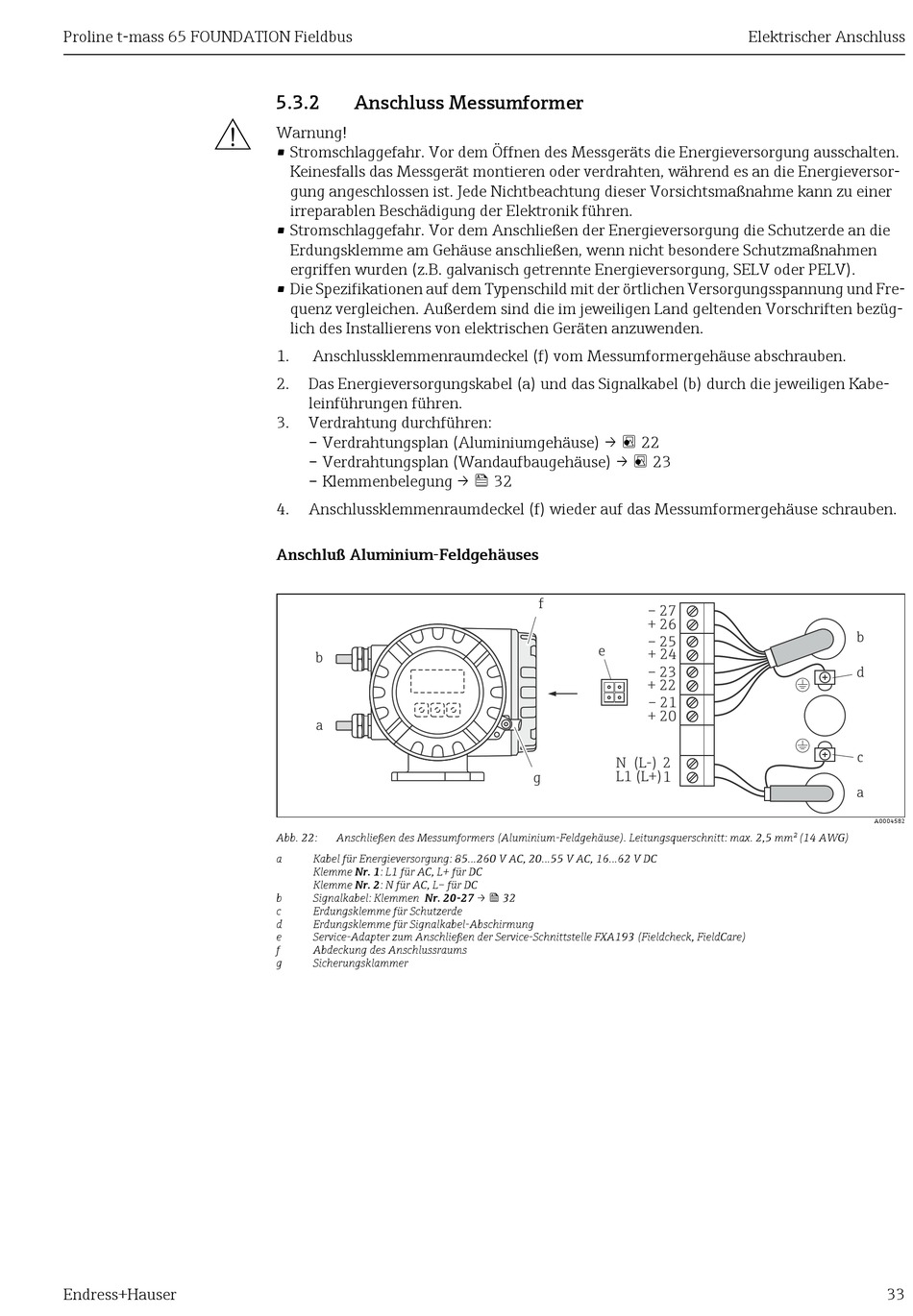

5.3.2
Anschluss Messumformer
Warnung!
• Stromschlaggefahr. Vor dem Öffnen des Messgeräts die Energieversorgung ausschalten.
Keinesfalls das Messgerät montieren oder verdrahten, während es an die Energieversor-
gung angeschlossen ist. Jede Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einer
irreparablen Beschädigung der Elektronik führen.
• Stromschlaggefahr. Vor dem Anschließen der Energieversorgung die Schutzerde an die
Erdungsklemme am Gehäuse anschließen, wenn nicht besondere Schutzmaßnahmen
ergriffen wurden (z.B. galvanisch getrennte Energieversorgung, SELV oder PELV).
• Die Spezifikationen auf dem Typenschild mit der örtlichen Versorgungsspannung und Fre-
quenz vergleichen. Außerdem sind die im jeweiligen Land geltenden Vorschriften bezüg-
lich des Installierens von elektrischen Geräten anzuwenden.
1.
Anschlussklemmenraumdeckel (f) vom Messumformergehäuse abschrauben.
2.
Das Energieversorgungskabel (a) und das Signalkabel (b) durch die jeweiligen Kabe-
leinführungen führen.
3.
Verdrahtung durchführen:
– Verdrahtungsplan (Aluminiumgehäuse) → 22
– Verdrahtungsplan (Wandaufbaugehäuse) → 23
– Klemmenbelegung → 32
4.
Anschlussklemmenraumdeckel (f) wieder auf das Messumformergehäuse schrauben.
Anschluß Aluminium-Feldgehäuses
b
a
Abb. 22:
Anschließen des Messumformers (Aluminium-Feldgehäuse). Leitungsquerschnitt: max. 2,5 mm²
a
Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L– für DC
b
Signalkabel: Klemmen Nr. 20-27 → 32
c
Erdungsklemme für Schutzerde
d
Erdungsklemme für Signalkabel-Abschirmung
e
Service-Adapter zum Anschließen der Service-Schnittstelle FXA193 (Fieldcheck, FieldCare)
f
Abdeckung des Anschlussraums
g
Sicherungsklammer
f
– 27
+ 26
– 25
e
+ 24
– 23
+ 22
– 21
+ 20
N (L-)
2
L1 (L+)
1
g
Elektrischer Anschluss
b
d
c
a
A0004582
(14 AWG)
33
