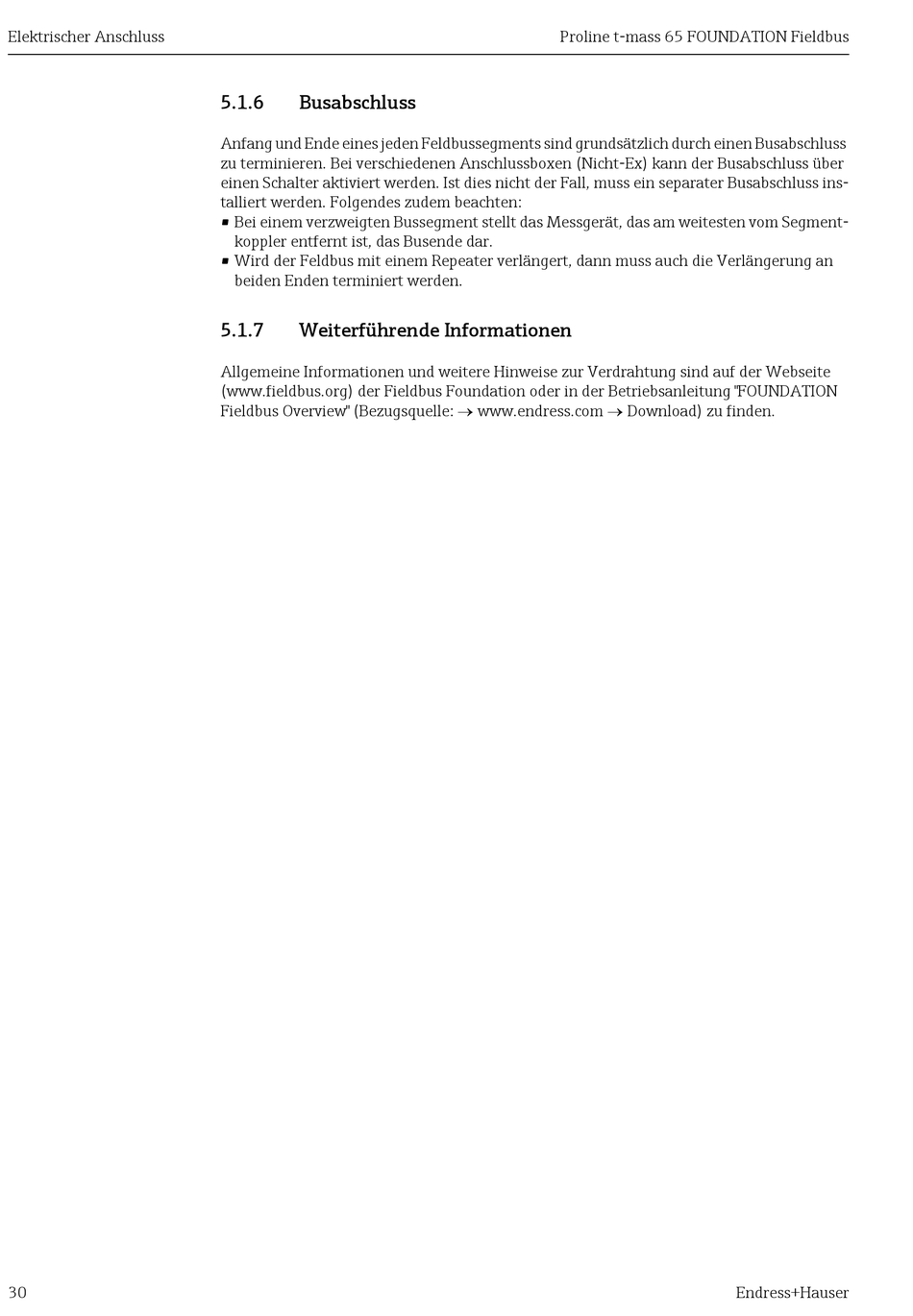

Elektrischer Anschluss
30
5.1.6
Busabschluss
Anfang und Ende eines jeden Feldbussegments sind grundsätzlich durch einen Busabschluss
zu terminieren. Bei verschiedenen Anschlussboxen (Nicht-Ex) kann der Busabschluss über
einen Schalter aktiviert werden. Ist dies nicht der Fall, muss ein separater Busabschluss ins-
talliert werden. Folgendes zudem beachten:
• Bei einem verzweigten Bussegment stellt das Messgerät, das am weitesten vom Segment-
koppler entfernt ist, das Busende dar.
• Wird der Feldbus mit einem Repeater verlängert, dann muss auch die Verlängerung an
beiden Enden terminiert werden.
5.1.7
Weiterführende Informationen
Allgemeine Informationen und weitere Hinweise zur Verdrahtung sind auf der Webseite
(www.fieldbus.org) der Fieldbus Foundation oder in der Betriebsanleitung "FOUNDATION
Fieldbus Overview" (Bezugsquelle: www.endress.com Download) zu finden.
Proline t-mass 65 FOUNDATION Fieldbus
Endress+Hauser
