Elektrischer Anschluss
36
5.4

Schutzart

Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67 (NEMA 4X).
Um die Schutzart IP 67 (NEMA 4X) zu gewährleisten, sind nach der Montage im Feld oder
nach Service-Arbeiten folgende Punkte zwingend zu beachten:
• Gehäusedichtungen sauber und unbeschädigt in die Dichtungsnut einlegen. Gegebenen-
falls die Dichtungen trocknen, reinigen oder ersetzen. Wenn das Messgerät in einer Stau-
batmosphäre eingesetzt wird, ausschließlich die zugehörigen Gehäusedichtungen von
Endress+Hauser einsetzen.
• Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen (→  93, Kabeleinführungen)
• Kabelverschraubungen fest anziehen, um Dichtheit zu gewährleisten (Punkt a →  25).
• Damit auftretende Feuchtigkeit nicht zur Einführung gelangen (Punkt b →  25) kann,
müssen die Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden
("Wassersack").
• Messgerät so einbauen, dass die Kabeleinführungen nicht nach oben weisen.
• Nicht benutzte Kabeleinführungen entfernen und durch Blindstopfen ersetzen.
• Die verwendete Schutztülle nicht aus der Kabeleinführung entfernen.
a

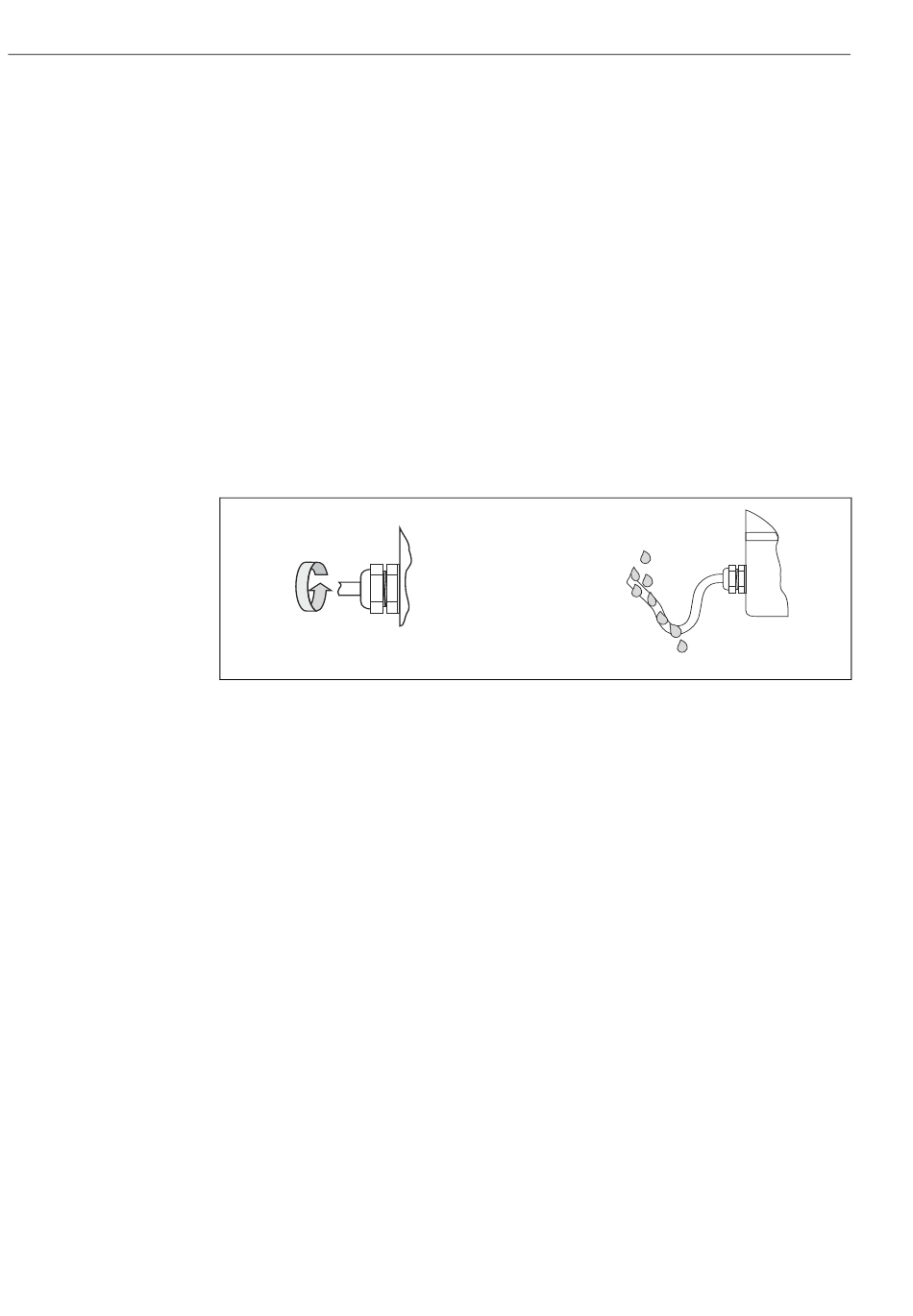

Abb. 25: Montagehinweise für Kabeleinführungen
Proline t-mass 65 FOUNDATION Fieldbus
b
A0001914
