Endress+Hauser Proline t-mass 65 FOUNDATION Fieldbus Betriebsanleitung Seite 34

Elektrischer Anschluss
34
Anschluß Wandaufbaugehäuses
a b

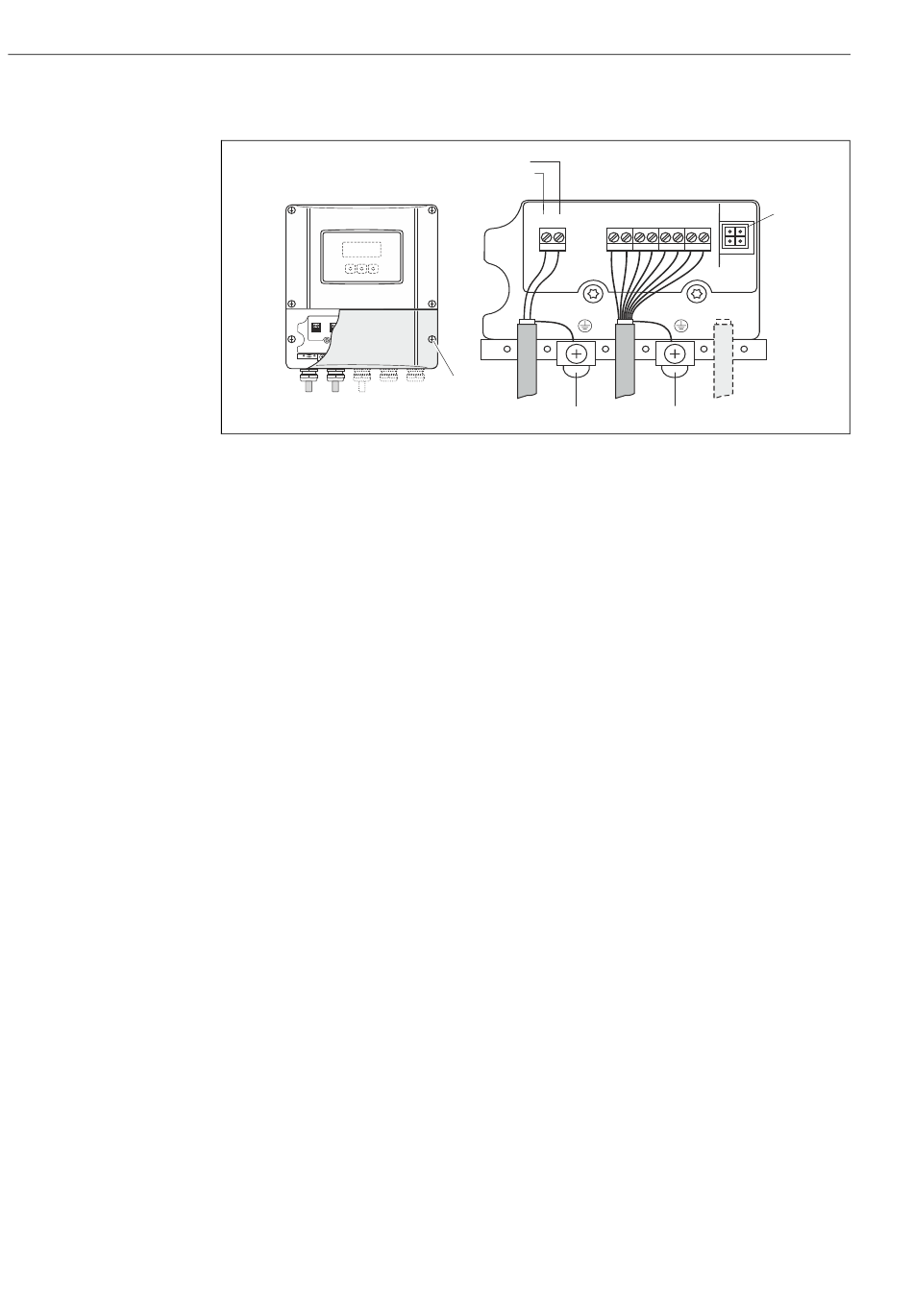

Abb. 23: Anschließen des Messumformers (Wandaufbaugehäuse); Leitungsquerschnitt: max. 2,5 mm² (14 AWG)
a Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L– für DC
b Signalkabel: Klemmen Nr. 20-27 →  32
c Erdungsklemme für Schutzerde
d Erdungsklemme für Signalkabel-Abschirmung
e Service-Adapter zum Anschließen der Service-Schnittstelle FXA 193 (Fieldcheck, FieldCare)
f Abdeckung des Anschlussraums
