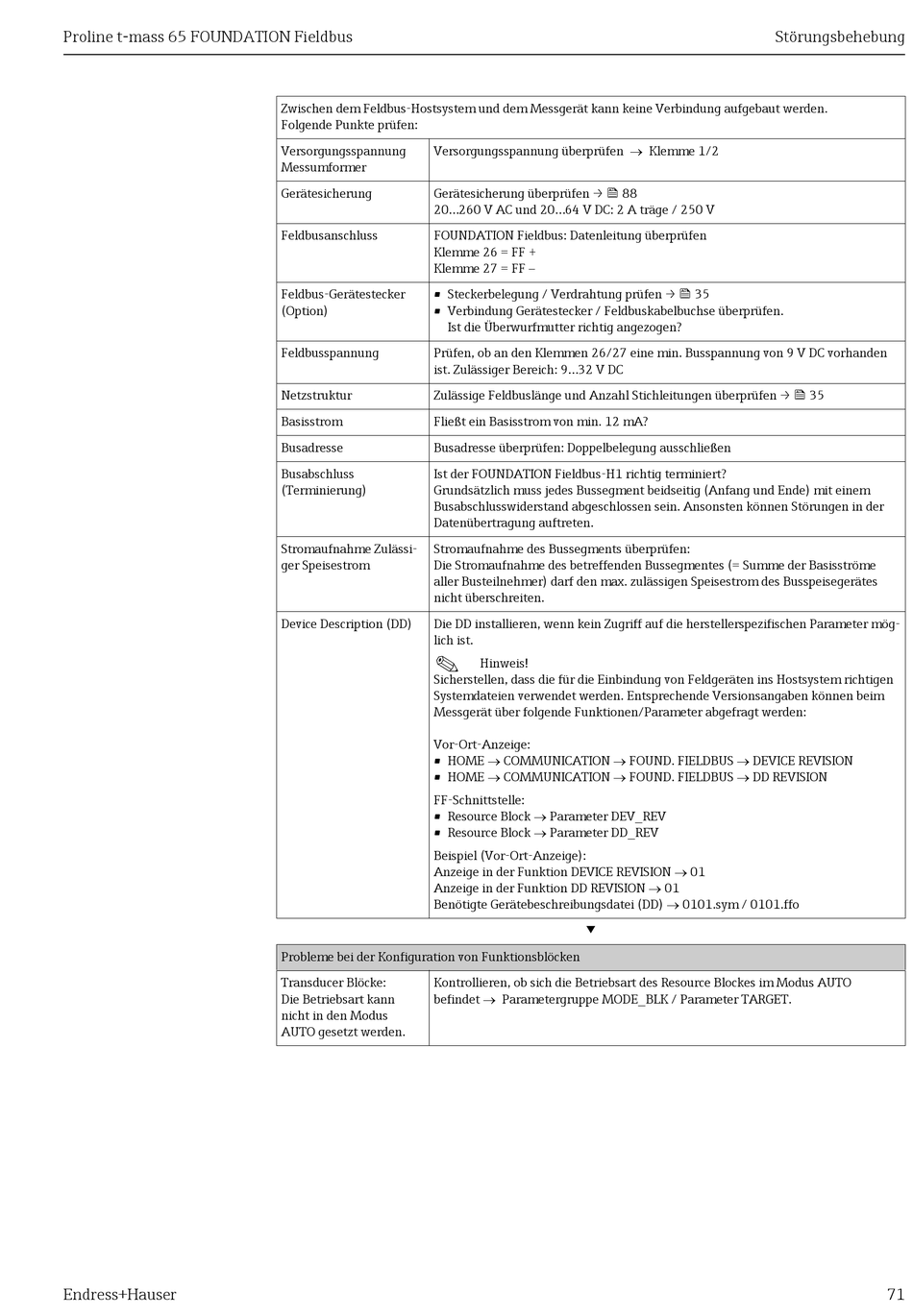

Proline t-mass 65 FOUNDATION Fieldbus
Endress+Hauser
Zwischen dem Feldbus-Hostsystem und dem Messgerät kann keine Verbindung aufgebaut werden.
Folgende Punkte prüfen:
Versorgungsspannung
Versorgungsspannung überprüfen  Klemme 1/2
Messumformer
Gerätesicherung
Gerätesicherung überprüfen →  88
20...260 V AC und 20...64 V DC: 2 A träge / 250 V
Feldbusanschluss
FOUNDATION Fieldbus: Datenleitung überprüfen
Klemme 26 = FF +
Klemme 27 = FF 
Feldbus-Gerätestecker
• Steckerbelegung / Verdrahtung prüfen →  35
(Option)
• Verbindung Gerätestecker / Feldbuskabelbuchse überprüfen.
Ist die Überwurfmutter richtig angezogen?
Feldbusspannung
Prüfen, ob an den Klemmen 26/27 eine min. Busspannung von 9 V DC vorhanden
ist. Zulässiger Bereich: 9...32 V DC
Netzstruktur
Zulässige Feldbuslänge und Anzahl Stichleitungen überprüfen →  35
Basisstrom
Fließt ein Basisstrom von min. 12 mA?
Busadresse
Busadresse überprüfen: Doppelbelegung ausschließen
Busabschluss
Ist der FOUNDATION Fieldbus-H1 richtig terminiert?
(Terminierung)
Grundsätzlich muss jedes Bussegment beidseitig (Anfang und Ende) mit einem
Busabschlusswiderstand abgeschlossen sein. Ansonsten können Störungen in der
Datenübertragung auftreten.
Stromaufnahme Zulässi-
Stromaufnahme des Bussegments überprüfen:
ger Speisestrom
Die Stromaufnahme des betreffenden Bussegmentes (= Summe der Basisströme
aller Busteilnehmer) darf den max. zulässigen Speisestrom des Busspeisegerätes
nicht überschreiten.
Device Description (DD)
Die DD installieren, wenn kein Zugriff auf die herstellerspezifischen Parameter mög-
lich ist.
!
Sicherstellen, dass die für die Einbindung von Feldgeräten ins Hostsystem richtigen
Systemdateien verwendet werden. Entsprechende Versionsangaben können beim
Messgerät über folgende Funktionen/Parameter abgefragt werden:
Vor-Ort-Anzeige:
• HOME  COMMUNICATION  FOUND. FIELDBUS  DEVICE REVISION
• HOME  COMMUNICATION  FOUND. FIELDBUS  DD REVISION
FF-Schnittstelle:
• Resource Block  Parameter DEV_REV
• Resource Block  Parameter DD_REV
Beispiel (Vor-Ort-Anzeige):
Anzeige in der Funktion DEVICE REVISION  01
Anzeige in der Funktion DD REVISION  01
Benötigte Gerätebeschreibungsdatei (DD)  0101.sym / 0101.ffo
Probleme bei der Konfiguration von Funktionsblöcken
Transducer Blöcke:
Kontrollieren, ob sich die Betriebsart des Resource Blockes im Modus AUTO
Die Betriebsart kann
befindet  Parametergruppe MODE_BLK / Parameter TARGET.
nicht in den Modus
AUTO gesetzt werden.
Hinweis!
Störungsbehebung
71
