Elektrischer Anschluss

#
!
28

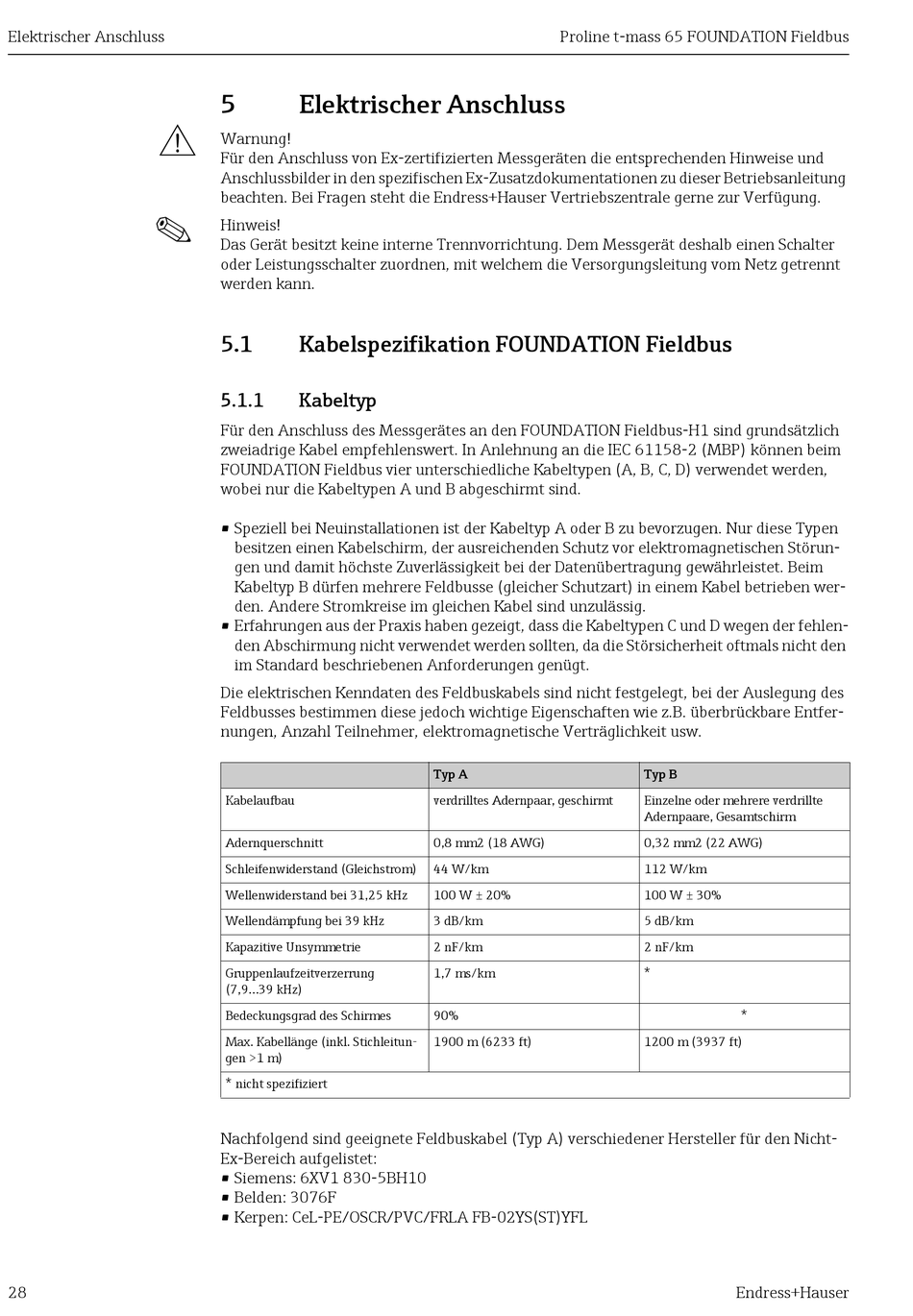

5 Elektrischer Anschluss
Warnung!
Für den Anschluss von Ex-zertifizierten Messgeräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung
beachten. Bei Fragen steht die Endress+Hauser Vertriebszentrale gerne zur Verfügung.
Hinweis!
Das Gerät besitzt keine interne Trennvorrichtung. Dem Messgerät deshalb einen Schalter
oder Leistungsschalter zuordnen, mit welchem die Versorgungsleitung vom Netz getrennt
werden kann.
5.1

Kabelspezifikation FOUNDATION Fieldbus

5.1.1 Kabeltyp
Für den Anschluss des Messgerätes an den FOUNDATION Fieldbus-H1 sind grundsätzlich
zweiadrige Kabel empfehlenswert. In Anlehnung an die IEC 61158-2 (MBP) können beim
FOUNDATION Fieldbus vier unterschiedliche Kabeltypen (A, B, C, D) verwendet werden,
wobei nur die Kabeltypen A und B abgeschirmt sind.
• Speziell bei Neuinstallationen ist der Kabeltyp A oder B zu bevorzugen. Nur diese Typen
besitzen einen Kabelschirm, der ausreichenden Schutz vor elektromagnetischen Störun-
gen und damit höchste Zuverlässigkeit bei der Datenübertragung gewährleistet. Beim
Kabeltyp B dürfen mehrere Feldbusse (gleicher Schutzart) in einem Kabel betrieben wer-
den. Andere Stromkreise im gleichen Kabel sind unzulässig.
• Erfahrungen aus der Praxis haben gezeigt, dass die Kabeltypen C und D wegen der fehlen-
den Abschirmung nicht verwendet werden sollten, da die Störsicherheit oftmals nicht den
im Standard beschriebenen Anforderungen genügt.
Die elektrischen Kenndaten des Feldbuskabels sind nicht festgelegt, bei der Auslegung des
Feldbusses bestimmen diese jedoch wichtige Eigenschaften wie z.B. überbrückbare Entfer-
nungen, Anzahl Teilnehmer, elektromagnetische Verträglichkeit usw.
Kabelaufbau
Adernquerschnitt
Schleifenwiderstand (Gleichstrom)
Wellenwiderstand bei 31,25 kHz
Wellendämpfung bei 39 kHz
Kapazitive Unsymmetrie
Gruppenlaufzeitverzerrung
(7,9...39 kHz)
Bedeckungsgrad des Schirmes
Max. Kabellänge (inkl. Stichleitun-
gen >1 m)
* nicht spezifiziert
Nachfolgend sind geeignete Feldbuskabel (Typ A) verschiedener Hersteller für den Nicht-
Ex-Bereich aufgelistet:
• Siemens: 6XV1 830-5BH10
• Belden: 3076F
• Kerpen: CeL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL
Proline t-mass 65 FOUNDATION Fieldbus
Typ A
verdrilltes Adernpaar, geschirmt
0,8 mm2 (18 AWG)
44 W/km
100 W ± 20%
3 dB/km
2 nF/km
1,7 ms/km
90%
1900 m (6233 ft)
Typ B
Einzelne oder mehrere verdrillte
Adernpaare, Gesamtschirm
0,32 mm2 (22 AWG)
112 W/km
100 W ± 30%
5 dB/km
2 nF/km
*
*
1200 m (3937 ft)
