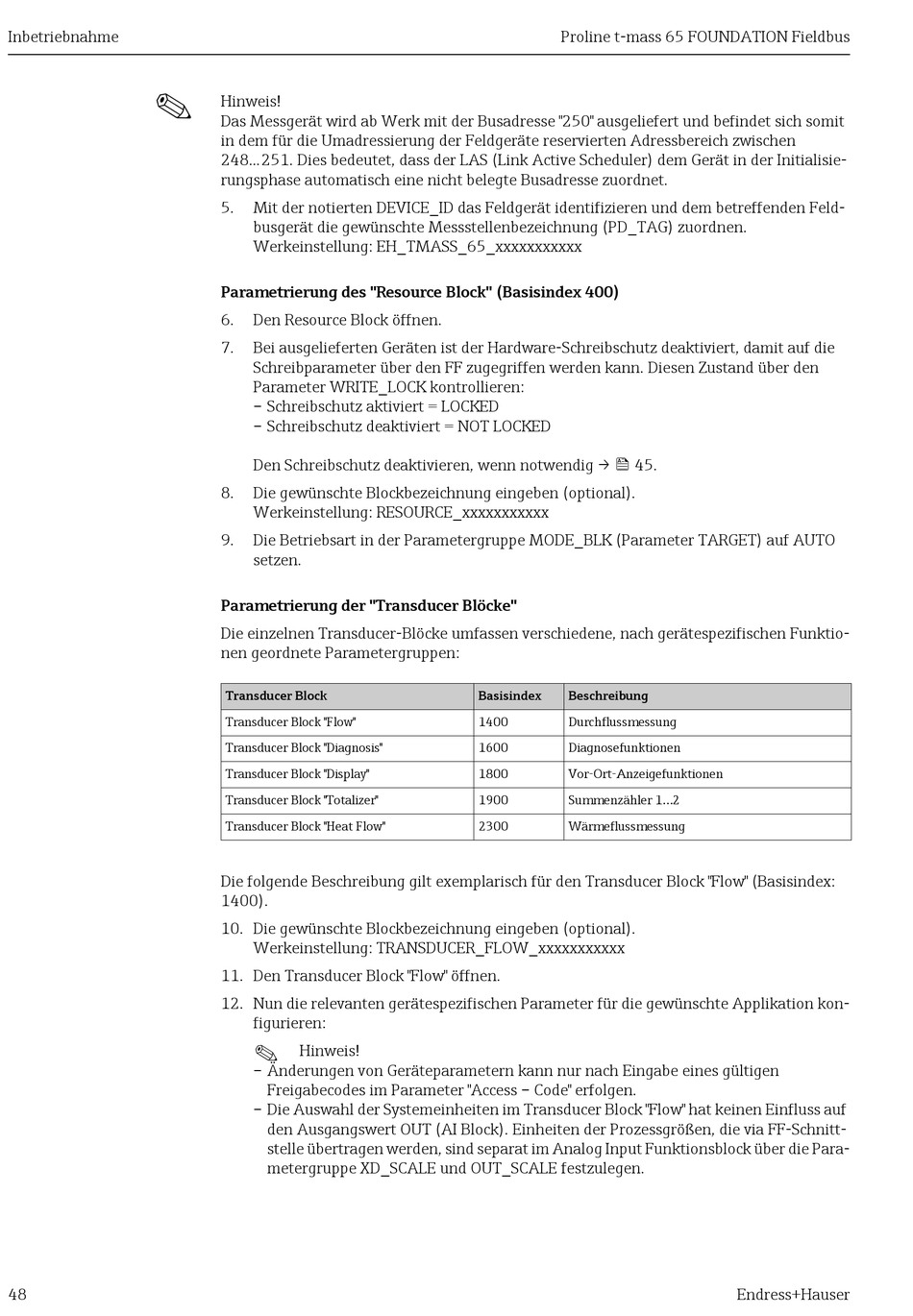

Endress+Hauser Proline t-mass 65 FOUNDATION Fieldbus Betriebsanleitung Seite 48

Inbetriebnahme
!
48
Hinweis!
Das Messgerät wird ab Werk mit der Busadresse "250" ausgeliefert und befindet sich somit
in dem für die Umadressierung der Feldgeräte reservierten Adressbereich zwischen
248...251. Dies bedeutet, dass der LAS (Link Active Scheduler) dem Gerät in der Initialisie-
rungsphase automatisch eine nicht belegte Busadresse zuordnet.
5. Mit der notierten DEVICE_ID das Feldgerät identifizieren und dem betreffenden Feld-
busgerät die gewünschte Messstellenbezeichnung (PD_TAG) zuordnen.
Werkeinstellung: EH_TMASS_65_xxxxxxxxxxx
Parametrierung des "Resource Block" (Basisindex 400)
6. Den Resource Block öffnen.
7. Bei ausgelieferten Geräten ist der Hardware-Schreibschutz deaktiviert, damit auf die
Schreibparameter über den FF zugegriffen werden kann. Diesen Zustand über den
Parameter WRITE_LOCK kontrollieren:
– Schreibschutz aktiviert = LOCKED
– Schreibschutz deaktiviert = NOT LOCKED
Den Schreibschutz deaktivieren, wenn notwendig →  45.
8. Die gewünschte Blockbezeichnung eingeben (optional).
Werkeinstellung: RESOURCE_xxxxxxxxxxx
9. Die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf AUTO
setzen.
Parametrierung der "Transducer Blöcke"
Die einzelnen Transducer-Blöcke umfassen verschiedene, nach gerätespezifischen Funktio-
nen geordnete Parametergruppen:
Transducer Block
Transducer Block "Flow"
Transducer Block "Diagnosis"
Transducer Block "Display"
Transducer Block "Totalizer"
Transducer Block "Heat Flow"
Die folgende Beschreibung gilt exemplarisch für den Transducer Block "Flow" (Basisindex:
1400).
10. Die gewünschte Blockbezeichnung eingeben (optional).
Werkeinstellung: TRANSDUCER_FLOW_xxxxxxxxxxx
11. Den Transducer Block "Flow" öffnen.
12. Nun die relevanten gerätespezifischen Parameter für die gewünschte Applikation kon-
figurieren:
!
Hinweis!
– Änderungen von Geräteparametern kann nur nach Eingabe eines gültigen
Freigabecodes im Parameter "Access – Code" erfolgen.
– Die Auswahl der Systemeinheiten im Transducer Block "Flow" hat keinen Einfluss auf
den Ausgangswert OUT (AI Block). Einheiten der Prozessgrößen, die via FF-Schnitt-
stelle übertragen werden, sind separat im Analog Input Funktionsblock über die Para-
metergruppe XD_SCALE und OUT_SCALE festzulegen.
Proline t-mass 65 FOUNDATION Fieldbus
Basisindex Beschreibung
1400 Durchflussmessung
1600 Diagnosefunktionen
1800 Vor-Ort-Anzeigefunktionen
1900 Summenzähler 1...2
2300 Wärmeflussmessung
