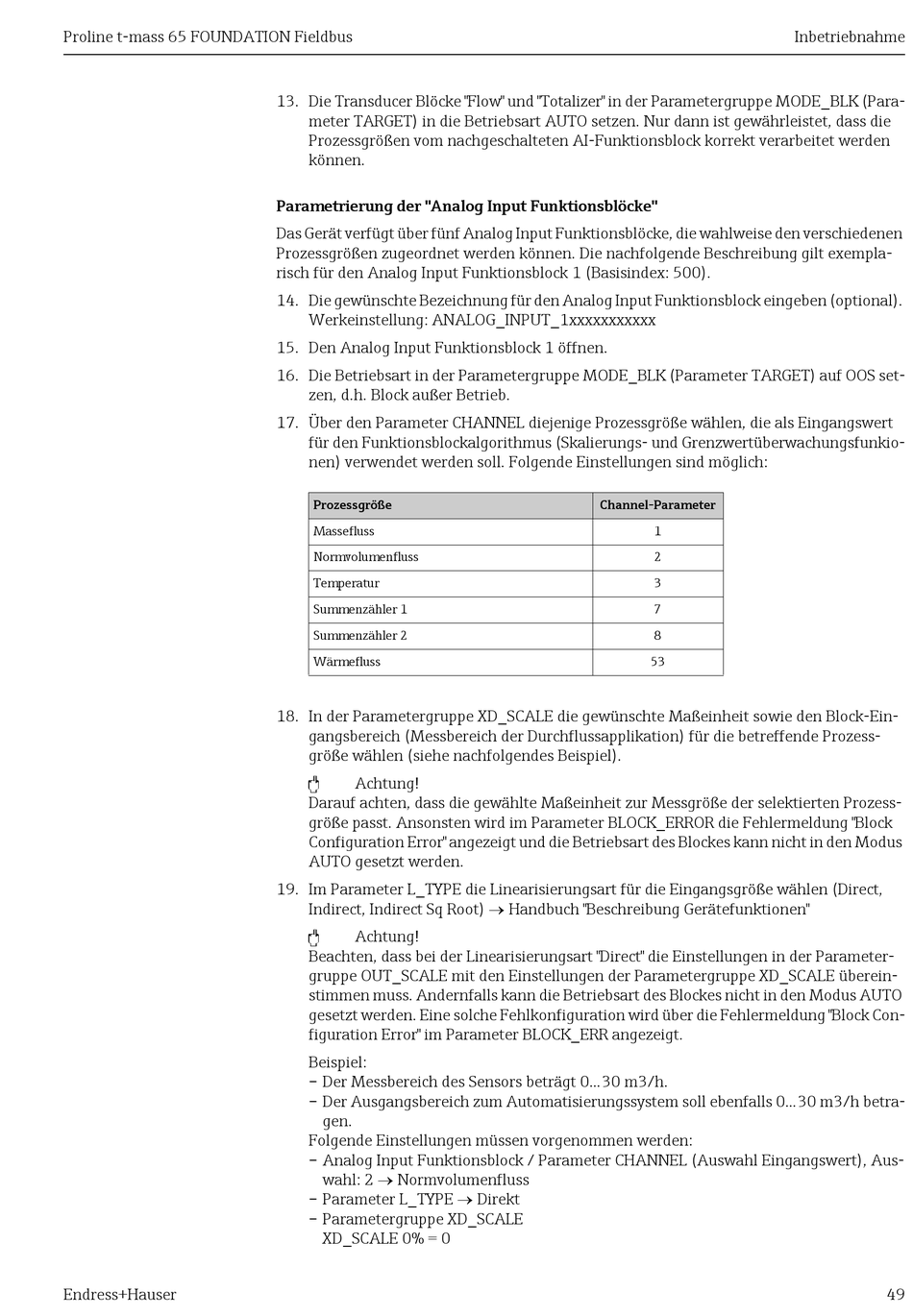

Proline t-mass 65 FOUNDATION Fieldbus
Endress+Hauser
13. Die Transducer Blöcke "Flow" und "Totalizer" in der Parametergruppe MODE_BLK (Para-
meter TARGET) in die Betriebsart AUTO setzen. Nur dann ist gewährleistet, dass die
Prozessgrößen vom nachgeschalteten AI-Funktionsblock korrekt verarbeitet werden
können.
Parametrierung der "Analog Input Funktionsblöcke"
Das Gerät verfügt über fünf Analog Input Funktionsblöcke, die wahlweise den verschiedenen
Prozessgrößen zugeordnet werden können. Die nachfolgende Beschreibung gilt exempla-
risch für den Analog Input Funktionsblock 1 (Basisindex: 500).
14. Die gewünschte Bezeichnung für den Analog Input Funktionsblock eingeben (optional).
Werkeinstellung: ANALOG_INPUT_1xxxxxxxxxxx
15. Den Analog Input Funktionsblock 1 öffnen.
16. Die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf OOS set-
zen, d.h. Block außer Betrieb.
17. Über den Parameter CHANNEL diejenige Prozessgröße wählen, die als Eingangswert
für den Funktionsblockalgorithmus (Skalierungs- und Grenzwertüberwachungsfunkio-
nen) verwendet werden soll. Folgende Einstellungen sind möglich:
Prozessgröße
Massefluss
Normvolumenfluss
Temperatur
Summenzähler 1
Summenzähler 2
Wärmefluss
18. In der Parametergruppe XD_SCALE die gewünschte Maßeinheit sowie den Block-Ein-
gangsbereich (Messbereich der Durchflussapplikation) für die betreffende Prozess-
größe wählen (siehe nachfolgendes Beispiel).
"
Achtung!
Darauf achten, dass die gewählte Maßeinheit zur Messgröße der selektierten Prozess-
größe passt. Ansonsten wird im Parameter BLOCK_ERROR die Fehlermeldung "Block
Configuration Error" angezeigt und die Betriebsart des Blockes kann nicht in den Modus
AUTO gesetzt werden.
19. Im Parameter L_TYPE die Linearisierungsart für die Eingangsgröße wählen (Direct,
Indirect, Indirect Sq Root)  Handbuch "Beschreibung Gerätefunktionen"
"
Achtung!
Beachten, dass bei der Linearisierungsart "Direct" die Einstellungen in der Parameter-
gruppe OUT_SCALE mit den Einstellungen der Parametergruppe XD_SCALE überein-
stimmen muss. Andernfalls kann die Betriebsart des Blockes nicht in den Modus AUTO
gesetzt werden. Eine solche Fehlkonfiguration wird über die Fehlermeldung "Block Con-
figuration Error" im Parameter BLOCK_ERR angezeigt.
Beispiel:
– Der Messbereich des Sensors beträgt 0...30 m3/h.
– Der Ausgangsbereich zum Automatisierungssystem soll ebenfalls 0...30 m3/h betra-
gen.
Folgende Einstellungen müssen vorgenommen werden:
– Analog Input Funktionsblock / Parameter CHANNEL (Auswahl Eingangswert), Aus-
wahl: 2  Normvolumenfluss
– Parameter L_TYPE  Direkt
– Parametergruppe XD_SCALE
XD_SCALE 0% = 0
Channel-Parameter
1
2
3
7
8
53
Inbetriebnahme
49
