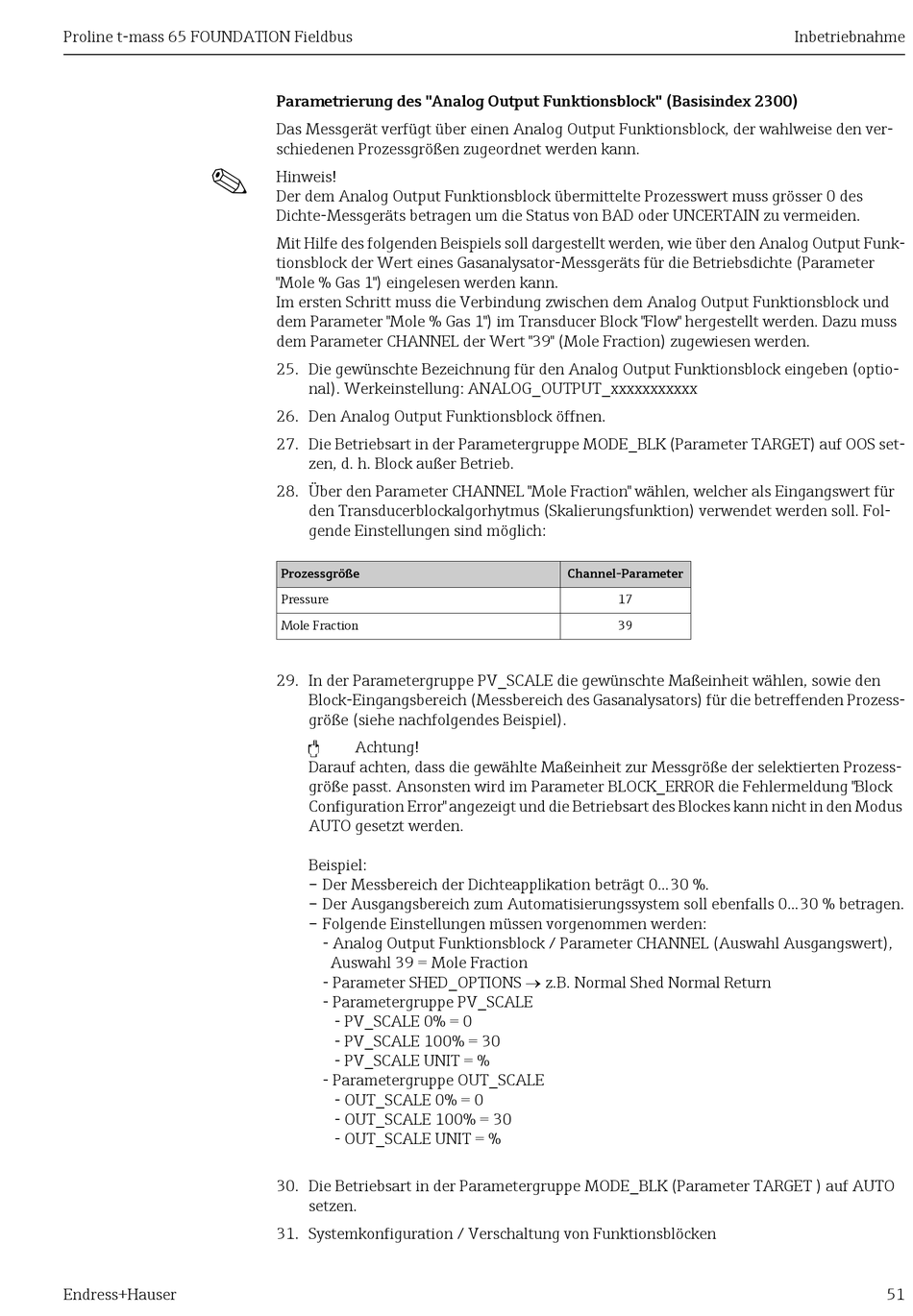

Parametrierung des "Analog Output Funktionsblock" (Basisindex 2300)
Das Messgerät verfügt über einen Analog Output Funktionsblock, der wahlweise den ver-
schiedenen Prozessgrößen zugeordnet werden kann.
Hinweis!
Der dem Analog Output Funktionsblock übermittelte Prozesswert muss grösser 0 des
Dichte-Messgeräts betragen um die Status von BAD oder UNCERTAIN zu vermeiden.
Mit Hilfe des folgenden Beispiels soll dargestellt werden, wie über den Analog Output Funk-
tionsblock der Wert eines Gasanalysator-Messgeräts für die Betriebsdichte (Parameter
"Mole % Gas 1") eingelesen werden kann.
Im ersten Schritt muss die Verbindung zwischen dem Analog Output Funktionsblock und
dem Parameter "Mole % Gas 1") im Transducer Block "Flow" hergestellt werden. Dazu muss
dem Parameter CHANNEL der Wert "39" (Mole Fraction) zugewiesen werden.
25. Die gewünschte Bezeichnung für den Analog Output Funktionsblock eingeben (optio-
nal). Werkeinstellung: ANALOG_OUTPUT_xxxxxxxxxxx
26. Den Analog Output Funktionsblock öffnen.
27. Die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf OOS set-
zen, d. h. Block außer Betrieb.
28. Über den Parameter CHANNEL "Mole Fraction" wählen, welcher als Eingangswert für
den Transducerblockalgorhytmus (Skalierungsfunktion) verwendet werden soll. Fol-
gende Einstellungen sind möglich:
Prozessgröße
Pressure
Mole Fraction
29. In der Parametergruppe PV_SCALE die gewünschte Maßeinheit wählen, sowie den
Block-Eingangsbereich (Messbereich des Gasanalysators) für die betreffenden Prozess-
größe (siehe nachfolgendes Beispiel).
"
Achtung!
Darauf achten, dass die gewählte Maßeinheit zur Messgröße der selektierten Prozess-
größe passt. Ansonsten wird im Parameter BLOCK_ERROR die Fehlermeldung "Block
Configuration Error" angezeigt und die Betriebsart des Blockes kann nicht in den Modus
AUTO gesetzt werden.
Beispiel:
– Der Messbereich der Dichteapplikation beträgt 0...30 %.
– Der Ausgangsbereich zum Automatisierungssystem soll ebenfalls 0...30 % betragen.
– Folgende Einstellungen müssen vorgenommen werden:
- Analog Output Funktionsblock / Parameter CHANNEL (Auswahl Ausgangswert),
Auswahl 39 = Mole Fraction
- Parameter SHED_OPTIONS  z.B. Normal Shed Normal Return
- Parametergruppe PV_SCALE
- PV_SCALE 0% = 0
- PV_SCALE 100% = 30
- PV_SCALE UNIT = %
- Parametergruppe OUT_SCALE
- OUT_SCALE 0% = 0
- OUT_SCALE 100% = 30
- OUT_SCALE UNIT = %
30. Die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET ) auf AUTO
setzen.
31. Systemkonfiguration / Verschaltung von Funktionsblöcken
Channel-Parameter
17
39
