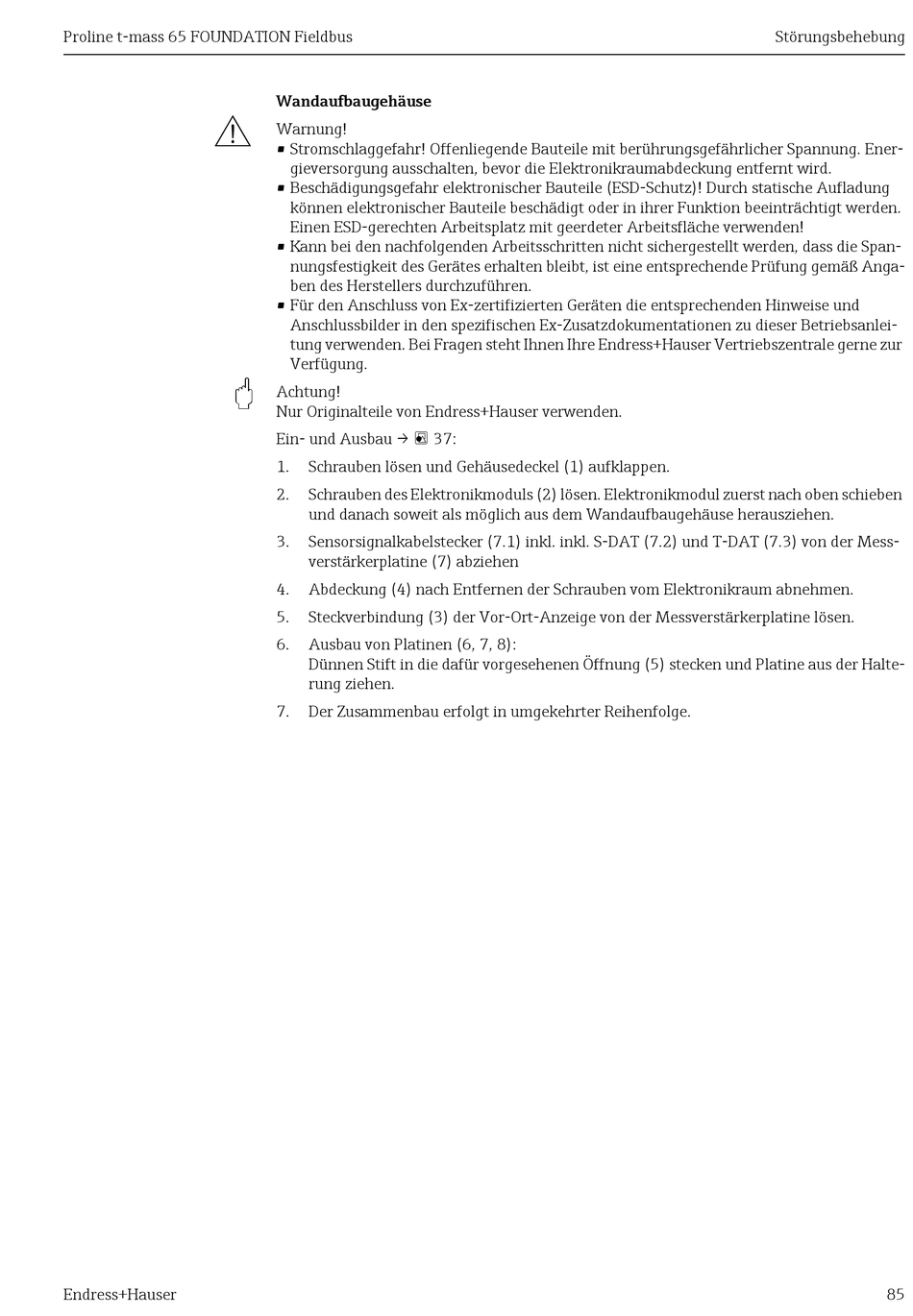

Endress+Hauser Proline t-mass 65 FOUNDATION Fieldbus Betriebsanleitung Seite 85

Proline t-mass 65 FOUNDATION Fieldbus
#
"
Endress+Hauser
Wandaufbaugehäuse
Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Ener-
gieversorgung ausschalten, bevor die Elektronikraumabdeckung entfernt wird.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung
können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden.
Einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche verwenden!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Span-
nungsfestigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Anga-
ben des Herstellers durchzuführen.
• Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanlei-
tung verwenden. Bei Fragen steht Ihnen Ihre Endress+Hauser Vertriebszentrale gerne zur
Verfügung.
Achtung!
Nur Originalteile von Endress+Hauser verwenden.
Ein- und Ausbau →  37:
1. Schrauben lösen und Gehäusedeckel (1) aufklappen.
2. Schrauben des Elektronikmoduls (2) lösen. Elektronikmodul zuerst nach oben schieben
und danach soweit als möglich aus dem Wandaufbaugehäuse herausziehen.
3. Sensorsignalkabelstecker (7.1) inkl. inkl. S-DAT (7.2) und T-DAT (7.3) von der Mess-
verstärkerplatine (7) abziehen
4. Abdeckung (4) nach Entfernen der Schrauben vom Elektronikraum abnehmen.
5. Steckverbindung (3) der Vor-Ort-Anzeige von der Messverstärkerplatine lösen.
6. Ausbau von Platinen (6, 7, 8):
Dünnen Stift in die dafür vorgesehenen Öffnung (5) stecken und Platine aus der Halte-
rung ziehen.
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
