Feldbus-Gerätestecker
Die Anschlusstechnik beim FOUNDATION Fieldbus ermöglicht es, Messgeräte über einheit-
liche mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus
anzuschließen.
Diese Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und Steckverbindern
besitzt gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebes jederzeit entfernt, ausgetauscht
oder neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau
neuer Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
Optional ist das Gerät deshalb mit einem bereits montierten Feldbus-Gerätestecker ab Werk
lieferbar. Feldbus-Gerätestecker für die nachträgliche Montage können bei Endress+Hauser
als Ersatzteil bestellt werden →  68.
1
Esc
-
+
E
4
3
mm(inch)

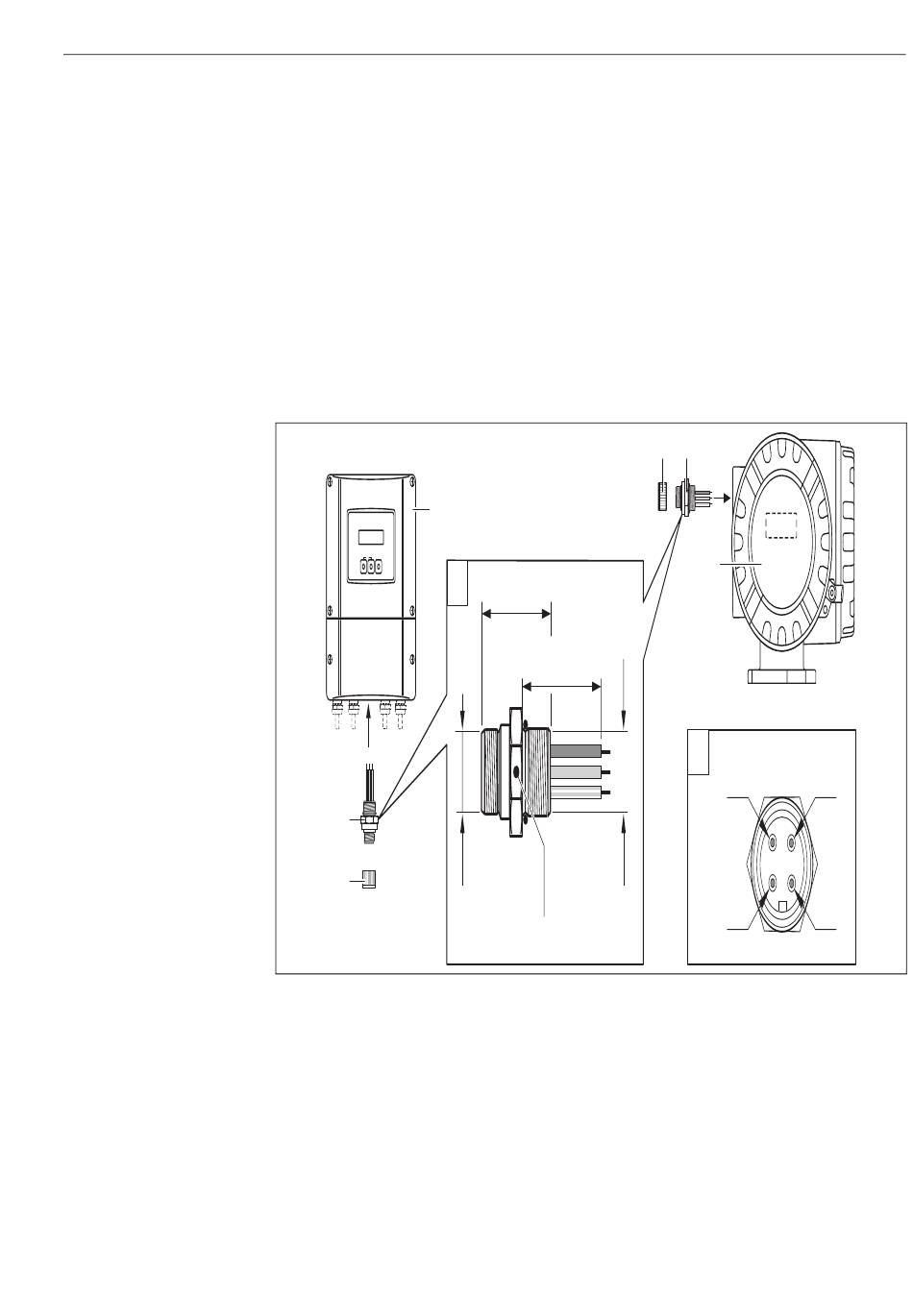

Abb. 24: Gerätestecker für den Anschluss an den FOUNDATION Fieldbus
A Wandaufbaugehäuse
B Feldgehäuse
C Schutzkappe für Gerätestecker
D Feldbus-Gerätestecker
1 Schutzkappe für Gerätestecker
2 Feldbus-Gerätestecker (Pinbelegung/Farbcodes)
2.1 Braune Leitung: FF + (Klemme 26)
2.2 Blaue Leitung: FF – (Klemme 27)
2.3 Nicht belegt
2.4 Grün/Gelb: Erde (Hinweise für den Anschluss →  29, →  30)
Technische Daten Gerätestecker:
– Schutzart IP 67
– Umgebungstemperatur: –40...+150 °C (–40...+302 °F)
5
28.5 (1.12)
190 (7.5)
7/8-16 UNC
M 20x1.5
26 mm
Elektrischer Anschluss
3 4
2
6
6.2 6.3
6.1 6.4
A0019183
