Wartung (Fortsetzung)
!
WARNUNG
KEINE Einstell-, Wartungs-, Inspektions- oder Reparaturarbeiten
bei laufendem Motor vornehmen. Motor AUSSCHALTEN. Messer
AUSSCHALTEN. Feststellbremse anziehen. Zündschlüssel
abziehen. Zündkabel von Zündkerze abziehen und entfernt sichern.
Motor und Bauteile sind HEISS. Schwere Verbrennungen oder
Verbrühungen vermeiden, indem allen Teilen vor dem Arbeiten an
der Maschine ausreichend Zeit zum Abkühlen gegeben wird.
Füllschraube Kraftstoff und Entlüftung müssen fest verschlossen
sein, um Verschütten des Kraftstoffs zu vermeiden.

Batterie

Batterie ausbauen

1. Die Batterieabdeckung (A, Abb. 48) abnehmen, indem alle
Seiten von den Klinkenbefestigern (B) gezogen werden.

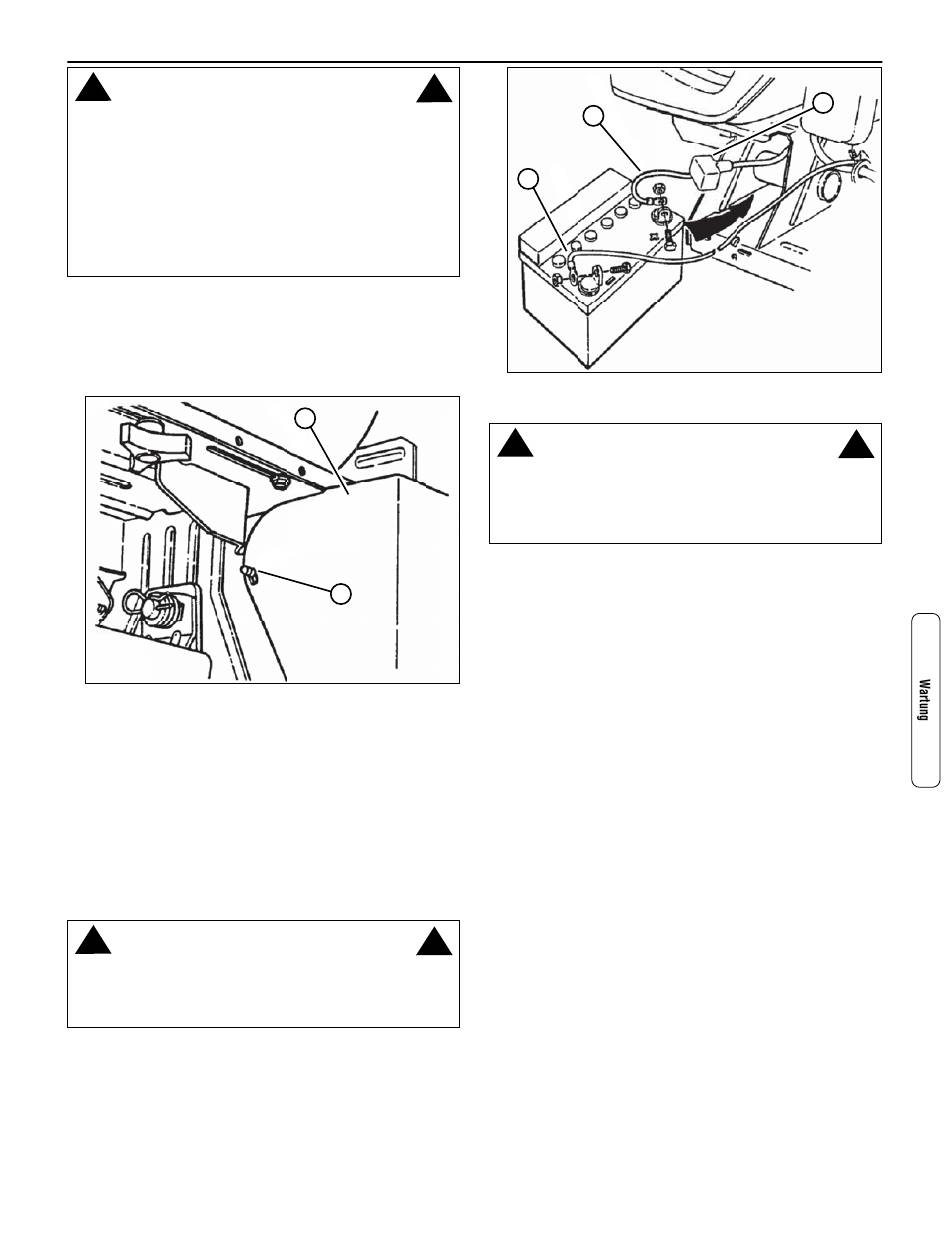

Abb. 48: Entfernen der Batterieabdeckung
2. Den Sicherungsstift und das Drehlager der Mähwerkunter-
stützung entfernen um Freiraum für das Entfernen der Batterie
zu erhalten.
3. Die Batterie aus dem Batteriefach schieben, um an die Polkabel
zu gelangen.
4. Auf die Lage der Kabel an der Batterie achten (A und B,
Abb. 49) und sie notieren.
5. Die Kabel von den Batteriepolen abziehen. Das SCHWARZE
(negative) Kabel (A) zuerst abziehen. Die
Befestigungsschrauben und -muttern zurückhalten.
!
VORSICHT
Wenn die Batterie entfernt wurde, den Motor NICHT bewegen,
ohne dass das positive (+) Batteriekabel mit Isolierband abisoliert
wurde, oder es können daran Funken entstehen.
!
A
B
!
B
A
Abb. 49: Anschluss der Batterie
!
WARNUNG
Die Kabel müssen an den Batterieanschlüssen an den richtigen
Stellen wie gezeigt angeschlossen werden. Batterie NICHT laden,
wenn noch eingebaut im Aufsitzmäher mit Heckmotor. KEINE
Schnelladegeräte an Batterie verwenden.

Batterie einbauen

1. Die Batterie teilweise ins Batteriegehäuse schieben.
2. Das positive (+) Kabel (rot) (B, Abb. 49) zuerst anschließen,
und zwar vom Kabelbaum zum positiven Pol (+) der Batterie
mit Hilfe der mitgelieferten Schraube und Mutter im Beutel mit
Befestigungsteilen. Das negative (-) Kabel (A) (schwarz) zuletzt
am negativen Pol (-) der Batterie mit Hilfe der Schraube und
Mutter befestigen. Die Batteriepole etwas einfetten, damit sie
nicht rosten.
3. Die Abdeckung des positiven Pols (C) wieder aufsetzen.
4. Die Batterie vollständig in das Batteriegehäuse schieben.
5. Die Batterieabdeckung wieder aufsetzen (A, Abb. 48).
6. Das Drehlager und den Sicherungsstift für die
Mähwerkunterstützung wieder montieren.
C
!
