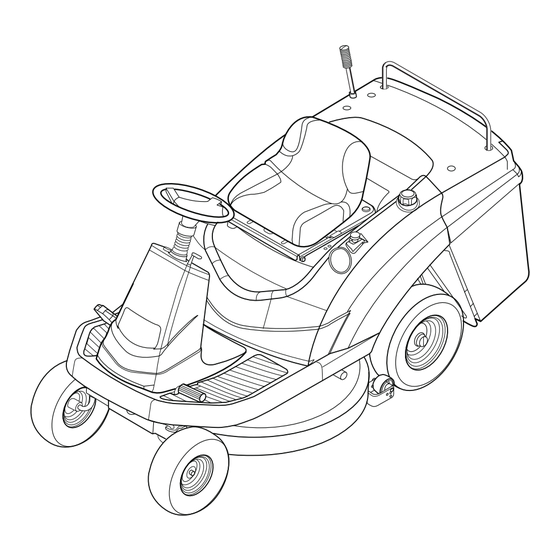

Snapper Premium Rider LT75 RD Rider 15,5HP Bedienungsanleitung
Inhaltsverzeichnis
Operator's Manual
en
Bedienungsanleitung
de
Manual del operador
es
Manuel d'utilisation
fr
Premium Rider (CE)
Mfg. No.
7800672
7800676
it
nl
pl
pt
Description
Snapper LT75 RD Rider 15,5HP (CE)
Snapper LT75 RD Rider 17,5HP (CE)
Manuale dell'operatore
Gebruikershandleiding
Instrukcja obsługi
Manual do operador
Part No. 885378
Revision -
Original Instructions
Inhaltsverzeichnis
Verwandte Anleitungen für Snapper Premium Rider LT75 RD Rider 15,5HP
Inhaltszusammenfassung für Snapper Premium Rider LT75 RD Rider 15,5HP
- Seite 1 Operator’s Manual Gebruikershandleiding Bedienungsanleitung Instrukcja obsługi Manual del operador Manuel d’utilisation Manual do operador Premium Rider (CE) Mfg. No. Description 7800672 Snapper LT75 RD Rider 15,5HP (CE) 7800676 Snapper LT75 RD Rider 17,5HP (CE) Part No. 885378 Revision - Original Instructions...
-
Seite 9: Inhaltsverzeichnis
Inhaltsverzeichnis Illustrationen ..........3 Inhaltsverzeichnis . -
Seite 10: Betriebssicherheit
Betriebssicherheit MACHEN SIE SICH MIT DEM PRODUKT 6. Alle Fahrer müssen sich von einem Fachmann in die Bedienung der Maschine einweisen lassen. Diese VERTRAUT Anweisungen müssen Folgendes hervorheben: Wenn Sie die Maschine und deren Funktionsweise a. Sorgfalt und Konzentration bei der Arbeit mit Aufsitzmähern;... - Seite 11 Betriebssicherheit Betrieb 13. Mähwerkantriebe auskuppeln, Motor abstellen, Zündkabel abklemmen oder Zündschlüssel abziehen: 1. Den Motor nicht in einem geschlossen Raum a. bevor Verstopfungen im Mähwerk oder Auswurf betreiben, in dem sich gefährliches beseitigt werden; Kohlenmonoxidgas ansammeln kann. b. bevor der Mäher geprüft, gereinigt oder gewartet 2.
- Seite 12 Betriebssicherheit Alle Sicherheits- und Bedienungsaufkleber müssen gut Die Nichteinhaltung der Anweisungen auf diesen Aufklebern durchgelesen und befolgt werden. kann zu schweren Verletzungen und/oder Sachschäden führen. Aufkleber - Zündschalter (1722806) Aufkleber - Feststellbremse Aufkleber - (724281) Schnitthöhe (885253) Aufkleber - Betriebsanleitung (CE) (1734027) Aufkleber - Rollenfreigabe (1723425)
- Seite 13 Betriebssicherheit WICHTIG: Die folgenden Symbole befinden sich auf der Maschine oder in der mit der Maschine mitgelieferten Literatur. Vor dem Betrieb der Maschine müssen Sie sich mit dem Zweck der einzelnen Symbole vertraut machen. Sicherheitswarnsymbole VORSICHT. WICHTIG: Vor Betrieb der Maschine die Betriebsanleitung lesen.
-
Seite 14: Baugruppe
Baugruppe NOTIZEN: Alle Befestigungsteile befinden sich im Montieren Sie das Lenkrad Teilebeutel. Keine Teile oder Materialien wegwerfen, bevor 1. Vergewissern Sie sich, dass die Vorderräder nach vorn die Maschine fertig zusammengebaut ist. zeigen wie in Abbildung 3 gezeigt. Vor Montage- oder Wartungsarbeiten am Mäher muss das 2. -
Seite 15: Wartungsfreie Batterie
Baugruppe Montage des Grasbeutels BATTERIE LADEN VORSICHT 1. Montieren Sie den Grasbeutel an den hinteren Klammern des Grasfängers (siehe Abbildung 5). Beim Aufladen der Batterie nicht rauchen. Mit einer Hand den Griff auf der Rückseite der Offenes Feuer und Funkenflug von der Batterie Beutelrahmeneinheit greifen. -
Seite 16: Reifen Prüfen
Baugruppe Reifen prüfen Montieren Sie den Tankdeckel Den Luftdruck der Reifen prüfen. Reifen mit zu hohem Der Tankdeckel wird im Zubehörteile-Beutel versandt, und Luftdruck verursachen unruhiges Fahrverhalten. Außerdem während des Transports wird die Tanköffnung mit Klebeband wird bei einem falschen Luftdruck nicht waagrecht gemäht. verschlossen. -
Seite 17: Betrieb
Betrieb ANORDNUNG DER BEDIENUNGSELEMENTE Gashebel (1): Mit dem Gashebel kann die Motordrehzahl Rückwärtsfahrgeschwindigkeitspedal (6): Die erhöht bzw. verringert werden. Um die Motordrehzahl zu Rückwärtsfahrgeschwindigkeit des Traktors wird durch das erhöhen, den Gashebel nach vor stellen; um die Rückwärtsfahrgeschwindigkeitspedal geregelt. Motordrehzahl zu verringern, den Gashebel zurückziehen. Hubhebel (7): Der Hubhebel dient zum Einstellen der Die Maschine immer mit VOLLGAS betreiben. -
Seite 18: Vor Dem Anlassen Des Motors
Betrieb Wichtig! Vor Mähbeginn Motor anlassen • Den Motorölstand prüfen. VORSICHT • Den Kraftstofftank mit Kraftstoff füllen. Die Elektrikanlage verügt über ein • Den Luftdruck der Reifen prüfen. Fahreranwesenheitssystem mit einem • Die Nivellierung des Mähwerks prüfen. Sitzsensorschalter. Diese Komponenten zeigen der Elektrikanlage an, ob der Fahrer auf dem •... - Seite 19 Betrieb Benutzung des Gashebels Anbaugeräte Mit dem Gashebel kann die Motordrehzahl erhöht bzw. Eine Liste des verfügbaren Zubehörs erhalten Sie bei verringert werden. autorisierten Händlern. 1. Den Gashebel/Choke-Knopf ganz nach vorne in die Die Mulcher-Abdeckung anbringen Stellung CHOKE schieben, wenn ein kalter Motor angelassen wird (siehe Abbildung 10).
-
Seite 20: Antriebstrennung
Betrieb RÜCKWÄRTSFAHRT Benutzung der Feststellbremse 1. Vor dem Rückwärtsfahren nach hinten blicken. Stets 1. Das Kupplungs-/Bremspedal ganz durchtreten (siehe nach hinten und unten schauen und auf kleine Kinder Abbildung 15). achten. 2. Den Feststellbremsenknopf hochziehen (Abbildung 17). 2. Den Fuß vom Vorwärtsfahrgeschwindigkeitspedal (1) 3. -
Seite 21: Maschine Anhalten
Betrieb Maschine anhalten Mähwerk betreiben 1. Das Kupplungs-/Bremspedal ganz nach vorne drücken, VORSICHT um die Maschine anzuhalten (siehe Abbildung 15). Den Fuß auf dem Pedal lassen. Die Mulcher-Abdeckung ist eine Sicherheits- vorrichtung. Die Mulcher-Abdeckung nicht 2. Den Mähmesserbedienknopf in die Stellung entfernen. -
Seite 22: Tipps Zum Mähen Und Grassammeln
Betrieb Betrieb an Hügeln 8. Falls das Gras sehr hoch ist, muss in zwei Mähdurchgängen gemäht werden, um die Motorlast zu verringern. Den ersten Mähdurchgang mit dem Mähwerk VORSICHT in der höchsten Stellung durchführen und beim zweiten Mähdurchgang eine niedrigere Stellung auswählen. Keine Hänge hinauf oder hinunter fahren, die im Rückwärtsgang nicht bewältigt werden 9. -
Seite 23: Wartung
Wartung Wartungstabelle ZUGMASCHINE UND MÄHER MOTOR Alle 8 Stunden oder täglich Erste 5 Stunden Sicherheitsverriegelungssystem überprüfen Wechseln Sie das Motoröl Beseitigen Sie Ablagerungen von der Zugmaschine Alle 8 Stunden oder täglich und dem Motorgehäuse Prüfen Sie den Ölstand des Motors Beseitigen Sie Ablagerungen vom Motorfach Alle 25 Stunden oder jährlich * Alle 25 Stunden oder jährlich *... -
Seite 24: Batterie Ausbauen
Wartung Batterie ausbauen 4. Das rote Kabel (6) mit den Befestigungsteilen (7) am Pluspol (+) anschließen. Stecken Sie die Zum Laden oder Reinigen der Batterie muss diese wie folgt Anschlussklemme (5) auf den positiven Pol. aus der Maschine ausgebaut werden. VORSICHT VORSICHT Zur Vermeidung von Funken das rote Kabel am... -
Seite 25: Schmierung
Wartung Schmierung EQUIPMENT Die Lebenszeit der Batterie, wenn diese herausgenommen Suchen Sie jährlich einen autorisierten Händler auf, um die wird. Lagern Sie sie vollstädig geladen ca. einen Monat lang Zugmaschine und den Mäher zu schmieren. an einem kühlen, trockenen Ort. Wird die Batterie im Gerät gelassen, ziehen Sie das negative Kabel ab. -
Seite 26: Fehlersuchtabelle
Fehlersuchtabelle Fehlersuche und-behebung bei der Zugmaschine PROBLEM ÜBERPRÜFEN PROBLEMLÖSUNG Bremspedal nicht durchgedrückt. Bremspedal vollständig durchdrücken. Antriebswellenkupplungsschalter Stellen Sie ihn auf die Position AUS. (elektrische Kupplung) steht in der Position EIN. Fahrkontrolle ist eingekuppelt. Bewegen Sie den Knopf in die Stellung NEUTRAL/AUS. - Seite 27 Fehlersuchtabelle Fehlersuche und-behebung bei der Zugmaschine (Fortsetzung) PROBLEM ÜBERPRÜFEN PROBLEMLÖSUNG Die Grundgeschwindigkeitspedale sind Pedale durchdrücken. nicht durchgedrückt. Die Übertragungs-Lösehebel stehen in Hebel in die Position FAHRE bringen. Motor läuft aber die der Position SCHIEBEN. Zugmaschine fährt nicht. Parkbremse ist eingerastet. Lösen Sie die Parkbremse.
-
Seite 29: Technische Daten
Technische Daten Produktspezifikationen Schnittbreite 84 cm Antriebssystem Hydrostatikantrieb Motorstart Elektrisch Fassungsvermögen des Kraftstofftanks Gesamtbreite der Maschine 92 cm Wenderadius 55 cm Fahrgeschwindigkeit Vorwärts: 7 km/h bei 2750 U/min Rückwärts: 4 km/h bei 2750 U/min Schnitthöhe 30 bis 90 mm Radgröße Vorne: 33 cm Hinten: 41 cm Fassungsvermögen des Grasfängers...
