Federn hinten austauschen

Hinweis
Invacare® empfiehlt immer beide Federn zu tauschen, um einen perfekten Betrieb des Rollstuhls
sicher zu stellen.
WARNUNG: Quetschgefahr!
Der Rollstuhl ist sehr schwer. Verletzungsgefahr für die Hände und Füße!
● Lassen Sie sich von einer zweiten Person helfen.
Verletzungsgefahr durch unkontrollierte Bewegungen des Rollstuhls!
● Schalten Sie die Stromversorgung aus (EIN/AUS-Taste).
● Kuppeln Sie den Antrieb ein.
● Sichern Sie das Fahrzeug vor dem Aufbocken durch Blockieren der Räder mit Unterlegkeilen.
Voraussetzungen:
● 5 mm Innensechskantschlüssel
● Zwei längliche Holzklötze, mind. 14 x 14 x 30 cm
Federung demontieren:
●
Heben Sie den Rollstuhl auf einer Seite an und lassen Sie von einer zweiten Person einen ca.
14 cm hohen Holzklotz unter den Batteriekasten legen, damit die Räder frei hängen.
●
Wiederholen Sie dieses auf der anderen Seite des Rollstuhls.
●
Entfernen Sie das Antriebsrad, wie im Kapitel 8.8.1 beschrieben.
●
Entfernen Sie die vordere, die hintere und die seitliche Abdeckung, wie in den Kapiteln 8.1.1,
8.1.2 und 8.1.3 beschrieben.
●
Entfernen Sie das Antriebsrad, wie im Kapitel 8.8.1 beschrieben.
●

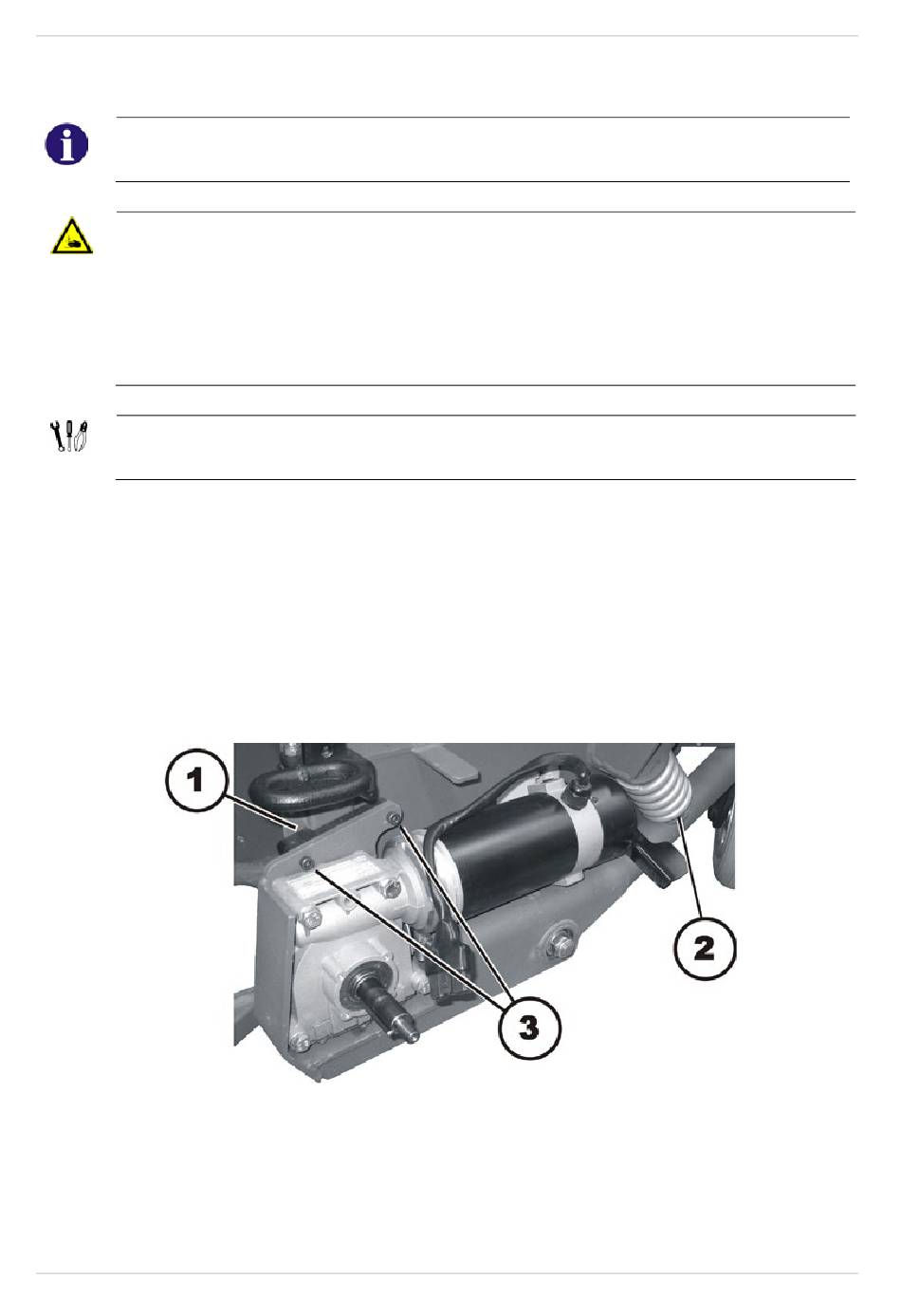

Lösen und entfernen Sie die beiden Schrauben (3) mit einem 5 mm Innensechskantschlüssel.
●
Entfernen Sie den schwarzen Kunststoffanschlag (1).
●
Drücken Sie den Hinterradausleger nach unten.
