8.11.4 Kohlebürsten austauschen
Hinweis
Tauschen Sie immer alle Kohlebürsten an beiden Motoren aus.
WARNUNG: Quetschgefahr!
Der Rollstuhl ist sehr schwer. Verletzungsgefahr für die Hände und Füße!
● Lassen Sie sich von einer zweiten Person helfen.
Voraussetzungen:
● Schlitzschraubendreher
● 10 mm Steckschlüssel
● Drehmomentschlüssel 5 – 30 Nm (oder ähnlich)
● Zwei längliche Holzklötze, mind. 14 x 14 x 30 cm
Kohlebürsten demontieren:
●
Schalten Sie den Rollstuhl aus.
●
Entfernen Sie die Antriebsräder, wie im Kapitel 8.8.1 beschrieben.
●
Entkuppeln Sie den Motor, indem Sie den Kupplungshebel auf „Schieben" stellen.
●

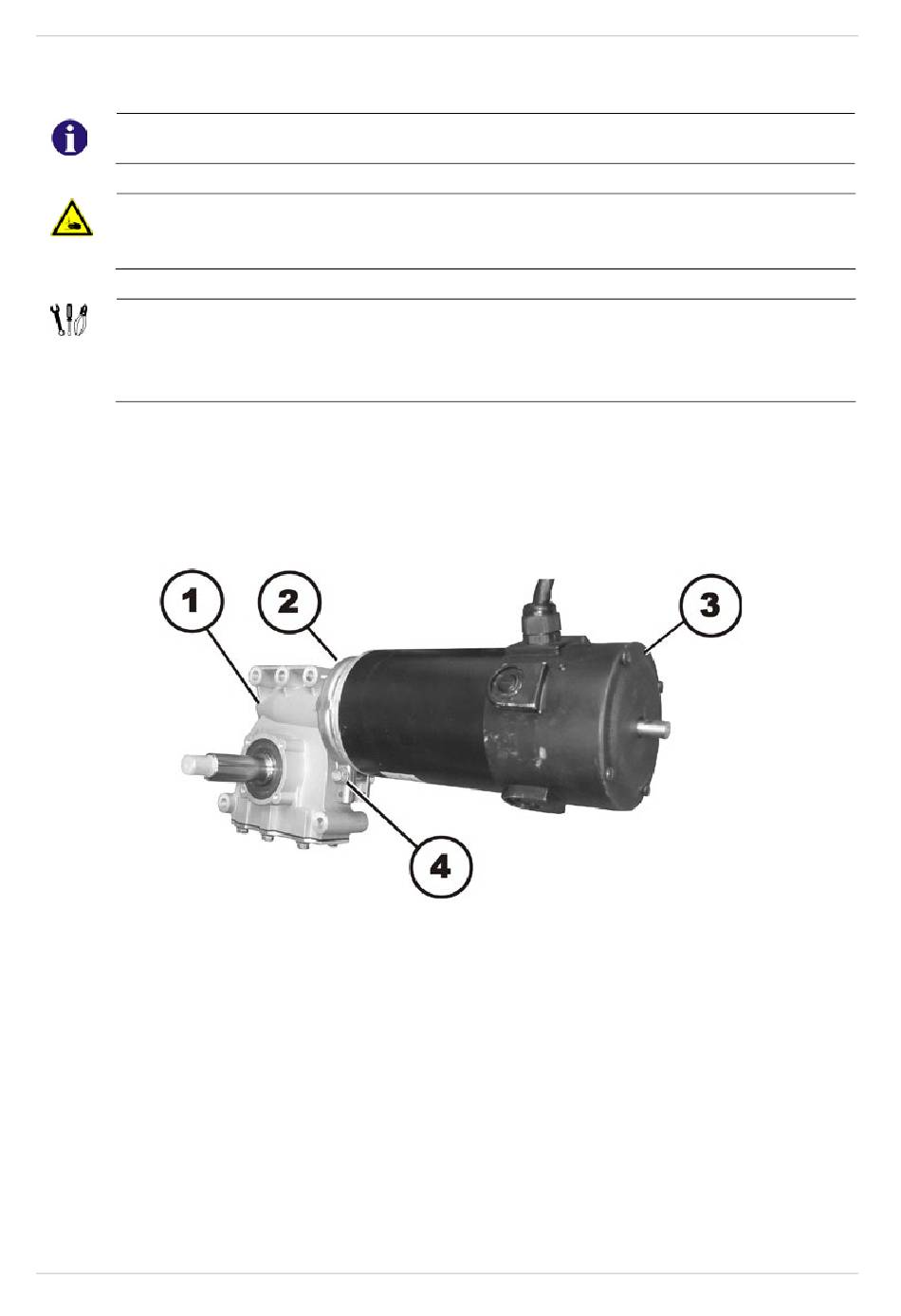

Lösen und Sie die selbstsichernde Mutter (4) des Sicherungsrings (2) mit einem 10 mm
Steckschlüssel, so dass Sie den Motor (3) gegen das Getriebe (1) verdrehen können. Dadurch
können Sie die Kohlen leichter erreichen.
