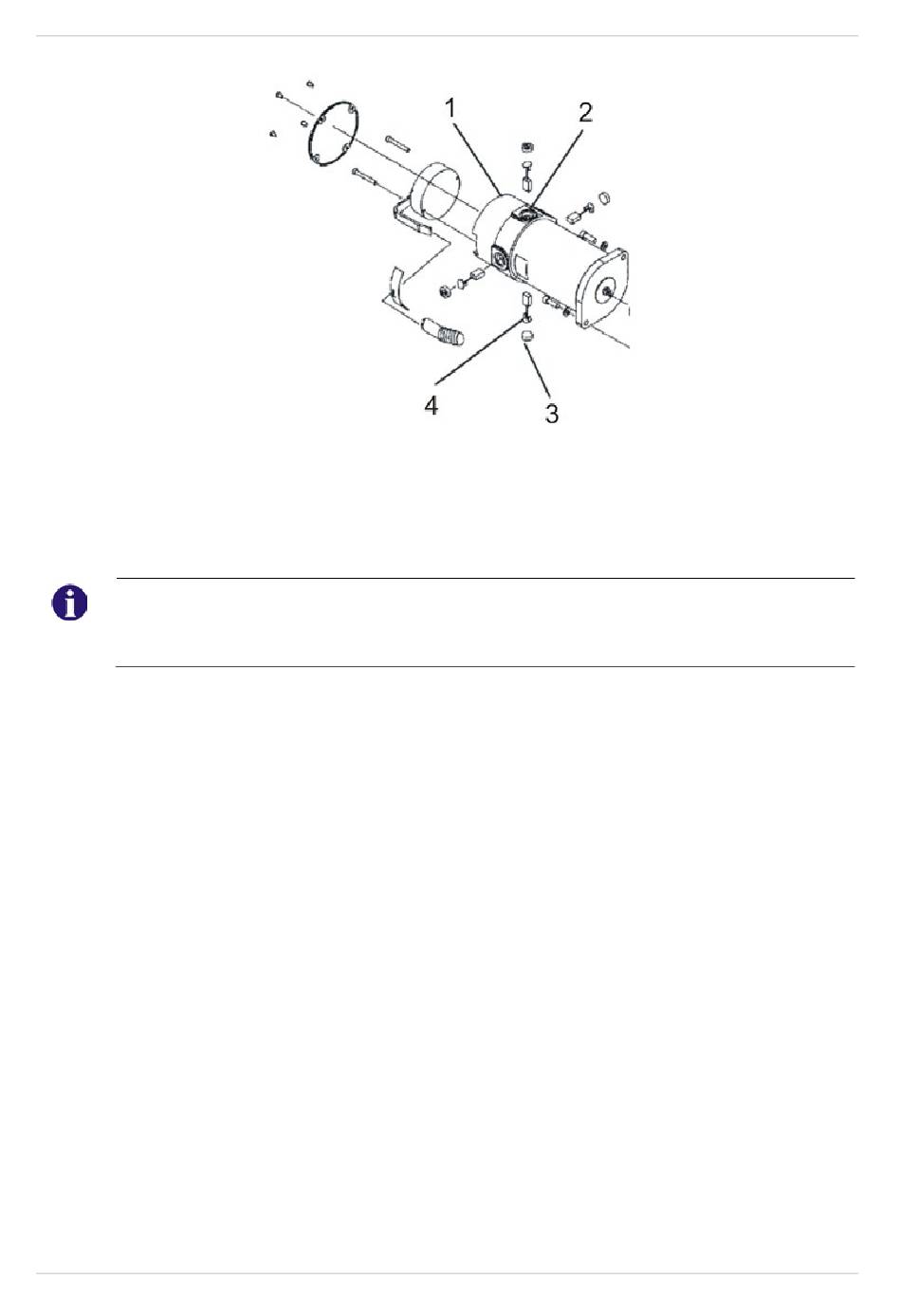

Lösen Sie nacheinander alle vier Kunststoffkappen (3) mit einem Schlitzschraubendreher und
entfernen Sie die Kappen.
●
Ziehen Sie die Kohlebürsten (4) ein Stück weit aus der Bürstenhalterung. Beachten Sie den
Einbauposition und -lage der Kohlenbürste.
Hinweis
Wenn die Kohlebürsten kontrolliert, aber nicht getauscht werden, müssen Sie die Einbauposition
der Bürsten kennen. Gebrauchte Kohlebürsten müssen genau so wieder eingebaut werden, wie
sie entnommen wurden, um einen optimalen Kontakt zum Kollektor zu gewährleisten.
●
Bringen Sie eine Markierung an dem Motor und der Kohlebürste an um den richtigen Einbau zu
gewährleisten.
●
Entfernen Sie die Kohlebürste komplett aus der Halterung (2).
●
Kontrollieren Sie Kohlebürste und Feder auf Abnutzungsgrad, ausgebrochene Teile oder
Verfärbungen.
Kohlebürsten montieren:
●
Je nach Zustand der Bürste und der Feder:
- Setzen Sie die Bürste wieder genauso ein, wie sie entnommen wurde oder
- Setzen Sie eine neue Bürste ein.
●
Setzen Sie die Kunststoffkappen wieder auf und ziehen Sie diese fest.
●
Montieren Sie die Antriebsräder, wie im Kapitel 8.8.1 beschrieben.
●
Lassen Sie den Motor einlaufen, wie im Kapitel 8.11.5 beschrieben.
