8.14.3 Aktuator der Sitzwinkelverstellung austauschen

Hinweis
Dieses Kapitel behandelt nur den Austausch des Aktuators der Sitzwinkelverstellung.
Zum Austausch des kompletten Moduls der Sitzwinkelverstellung gehen Sie bitte vor, wie in
Kapitel 8.14.1 bzw. 8.14.2 beschrieben.
WARNUNG: Quetschgefahr!
Der Sitz ist sehr schwer. Verletzungsgefahr für die Hände bei unbeabsichtigtem
Herunterklappen des Sitzes!
● Lassen Sie sich von einer zweiten Person helfen.
● Sichern Sie den Sitz sorgfältig bevor Sie den Aktuator ausbauen.
Voraussetzungen:
● Sicherungsringzange
● Seitenschneider
● Kabelbinder
Hinweis
Prägen Sie sich die Sitzeinstellung genau ein. Markieren Sie sich die Montagepositionen,
Ausrichtung, Kabelverlegung etc. Machen Sie ggf. Fotos mit einer Digitalkamera.
Jede Änderung der Sitzeinstellung beeinflusst den Schwerpunkt des Rollstuhls.
Aktuator der Sitzwinkelverstellung demontieren:
●
Wenn möglich, fahren Sie den Lifter in die oberste Position.
●
Wenn möglich, kippen Sie den Stuhl mit dem Modul der Sitzwinkelverstellung so weit nach
hinten, wie möglich.
●
Schalten Sie die Steuerung aus.
An der Vorderkante des Sitzträgers ist das Aktuator-Modul für den Lifter- und der
Sitzwinkelverstellung montiert.
●

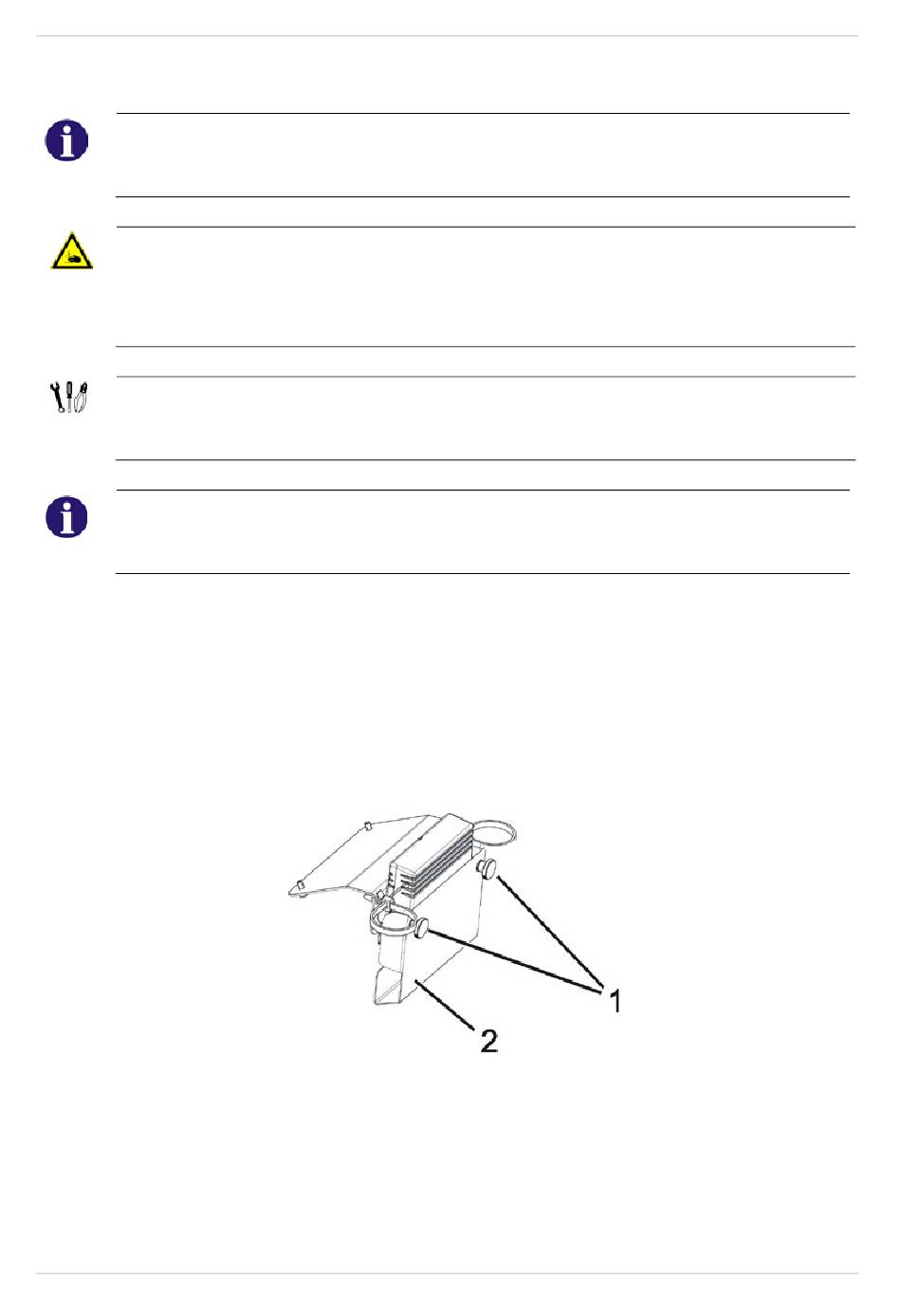

Entfernen Sie die beiden Rändelschrauben (1) inkl. der Unterlegscheiben.
●
Entfernen Sie die Abdeckung (2).
●
Ziehen Sie die Stecker aus dem Aktuator-Modul.
●
Öffnen Sie die Kabelhalter an der Unterseite des Sitzes.
●
Legen Sie das Aktuator-Kabel frei, so dass Sie es später zusammen mit den Aktuator aus dem
Modul der Sitzwinkelverstellung ziehen können.
