Hinterrad-Radgabel Austauschen - Invacare FDX Serviceanleitung

®
Invacare - FDX
8.7.2

Hinterrad-Radgabel austauschen

WARNUNG: Quetschgefahr!
Der Rollstuhl ist sehr schwer. Verletzungsgefahr für die Hände und Füße!
● Lassen Sie sich von einer zweiten Person helfen.
Verletzungsgefahr durch unkontrollierte Bewegungen des Rollstuhls!
● Schalten Sie die Stromversorgung aus (EIN/AUS-Taste).
● Kuppeln Sie den Antrieb ein.
● Sichern Sie das Fahrzeug vor dem Aufbocken durch Blockieren der Räder mit Unterlegkeilen.
Voraussetzungen:
● 22 mm Steckschlüssel
● 4 mm Innensechskantschlüssel
● Längliche Holzklötze, mind. 14 x 14 x 30 cm

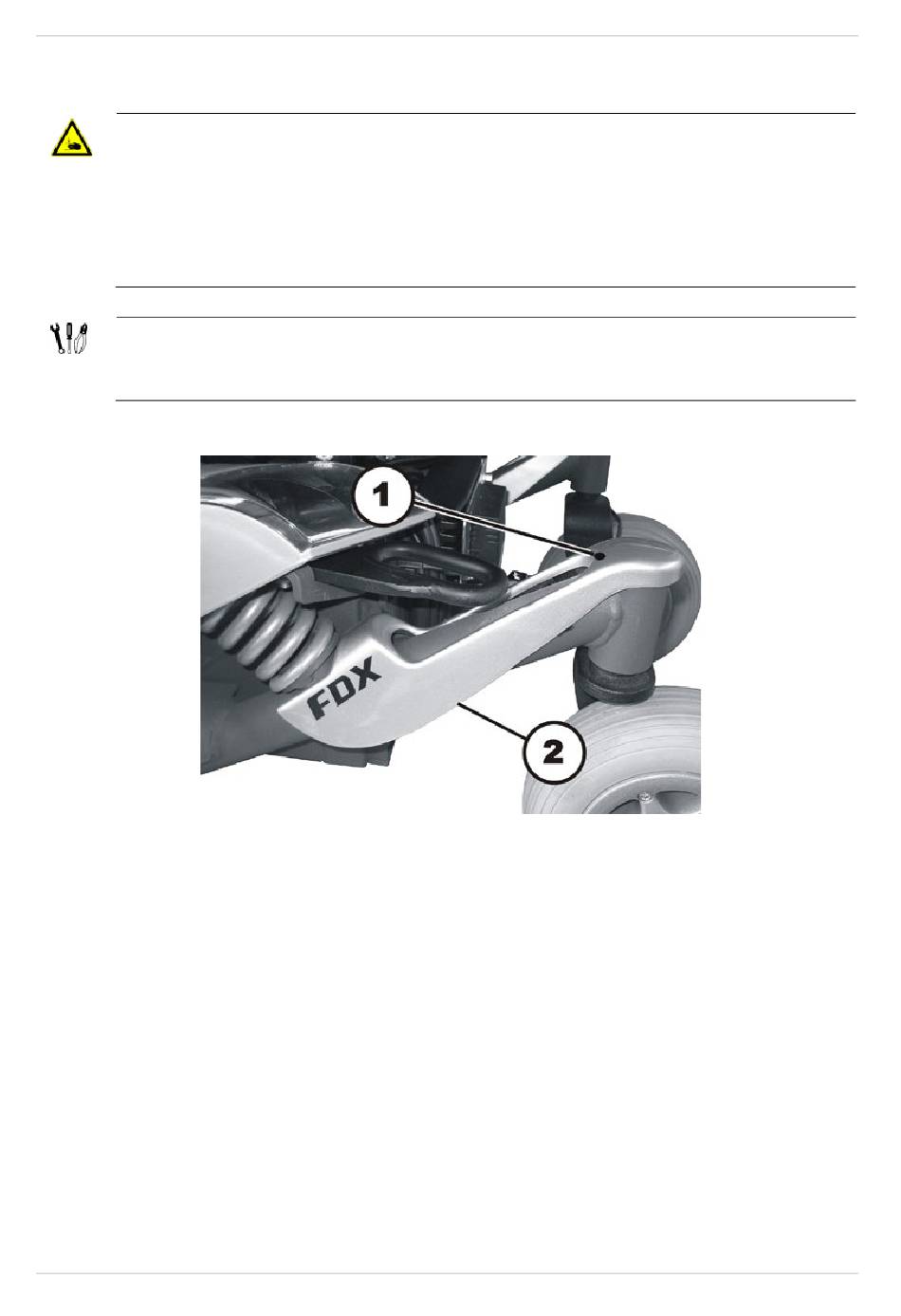

Radgabel demontieren:
●
Lösen und entfernen Sie die Innensechskantschraube (1) mit einem
4 mm Innensechskantschlüssel.
●
Ziehen Sie die Abdeckung hinten hoch und nehmen Sie sie ab. Die Abdeckung wird zusätzlich
durch Klettband gehalten.
