8.6.4 Frontscheinwerfer komplett austauschen (Konventionelle Lichtanlage ab
03/2012)
Voraussetzungen:
● Kreuzschlitzschraubendreher Größe 2
● Maulschlüssel 8 mm
● Seitenschneider
● Kabelbinder
Frontscheinwerfer demontieren:
●
Entfernen Sie die hintere Abdeckung, wie im Kapitel 8.1.2 beschrieben.
●
Prägen Sie sich die Lage der Kabel und die Steckplätze der verschiedenen Stecker genau ein.
Markieren Sie sich die Stecker und Steckplätze oder machen Sie mit einer Digitalkamera ein
Foto.
●
Lösen Sie das Kabel des betroffenen Frontscheinwerfers von der Lichtplatine.
●

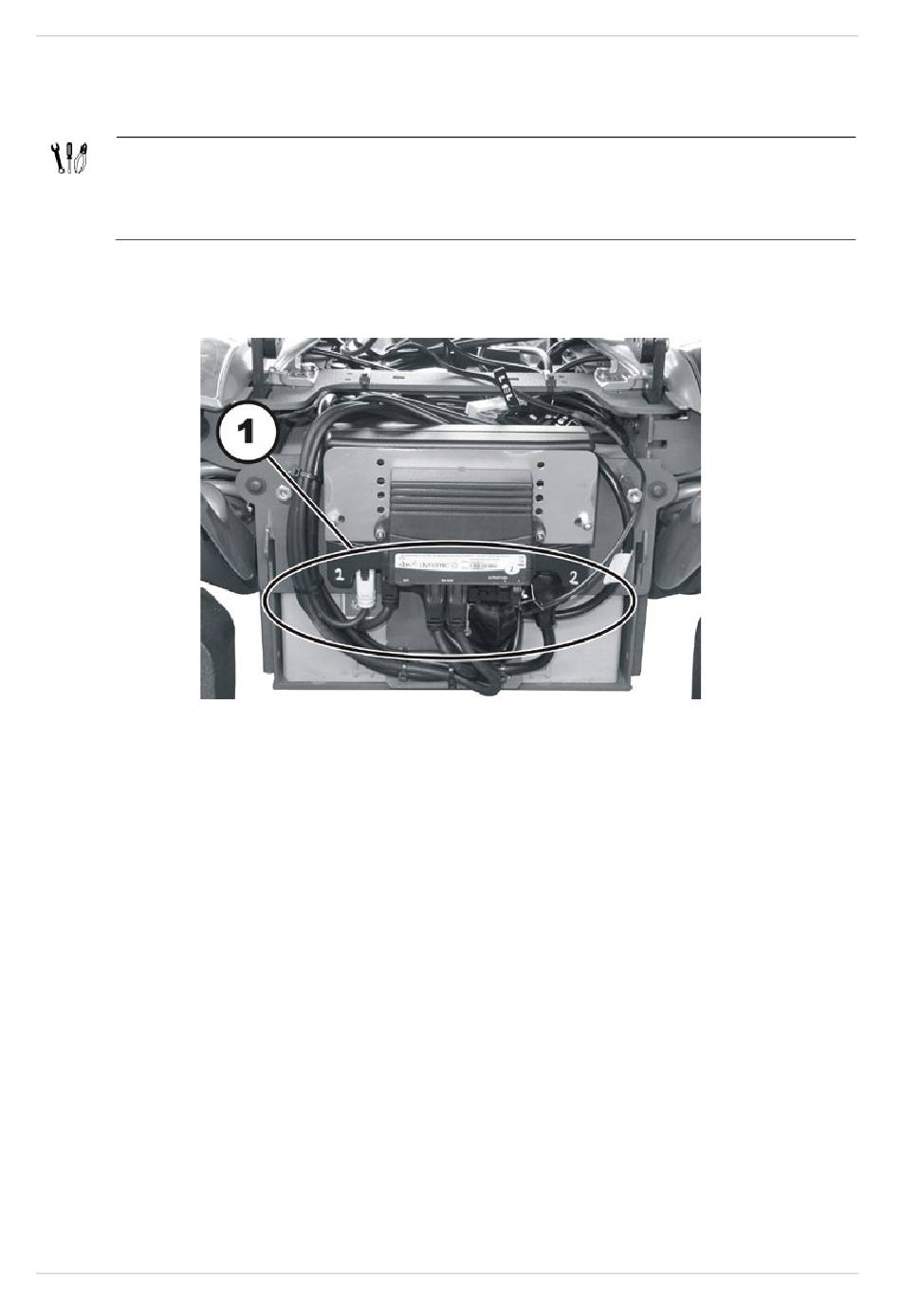

Öffnen Sie die Kabelklemmen (1), entfernen Sie alle Kabelbinder und ziehen Sie das Kabel
aus dem Rollstuhl.
