Invacare - FDX
●

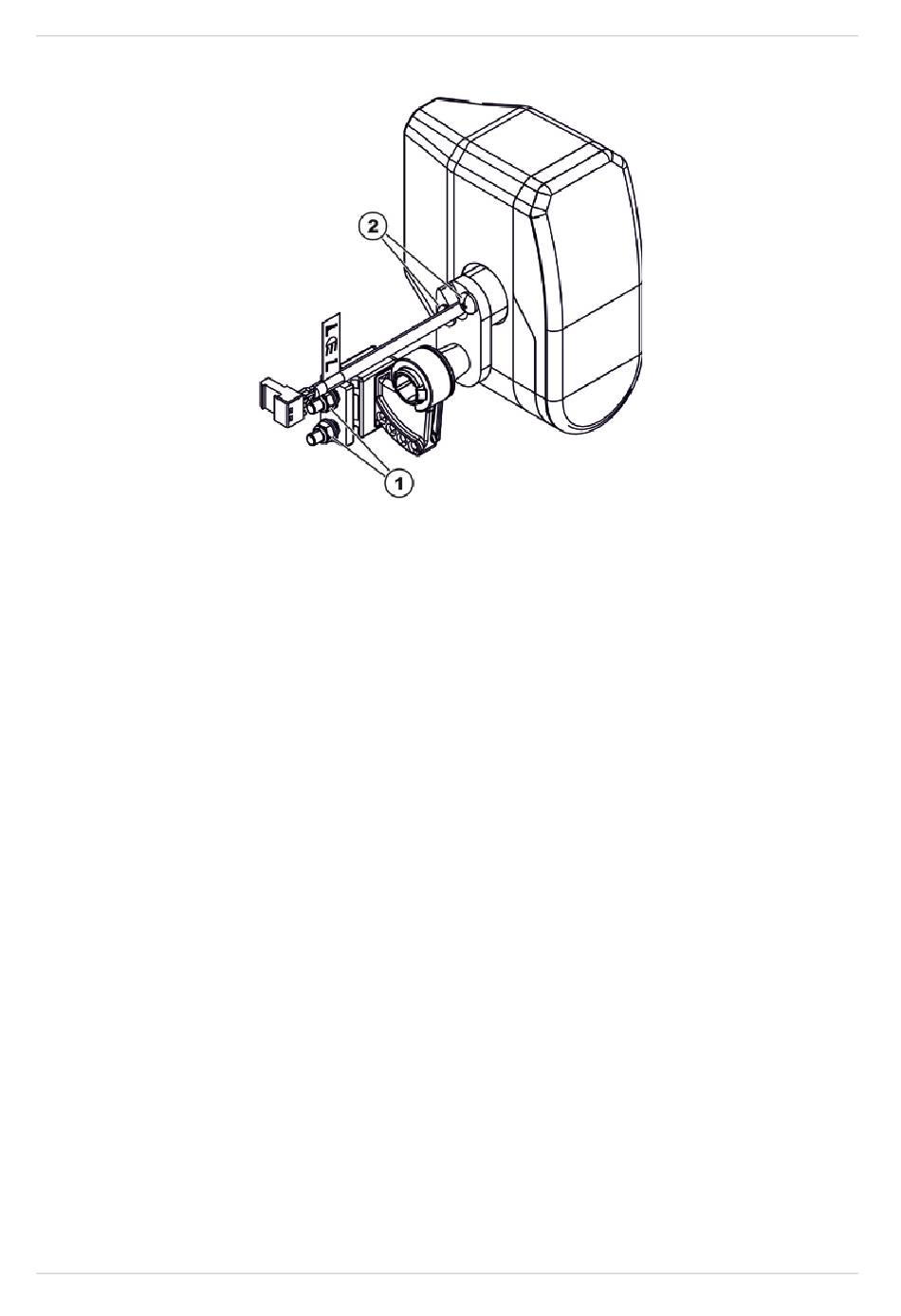

Lösen Sie die beiden Muttern (1) mit einem 8 mm Maulschlüssel und nehmen Sie den
Scheinwerfer mit der Halterung von den Gummipuffern ab.
●
Lösen Sie die beiden Kreuzschlitzschrauben (2) um den Scheinwerfer von der Halterung zu
entfernen.
●
Tauschen Sie den Scheinwerfer aus.
Frontscheinwerfer montieren:
●
Montieren Sie alle Teile wieder in der umgekehrten Reihenfolge.
●
Verlegen Sie die Kabel sorgfältig und fixieren Sie diese mit den Kabelklemmen und
Kabelbindern.
●
Ziehen Sie die Schrauben handfest an.
●
Überprüfen Sie alle Funktionen des Fahrzeugs.
●
Justieren Sie den Scheinwerfer grob über die Rasteneinteilung. Die endgültige Einstellung
kann der Anwender selber nach der Bedienungsanleitung vornehmen.
